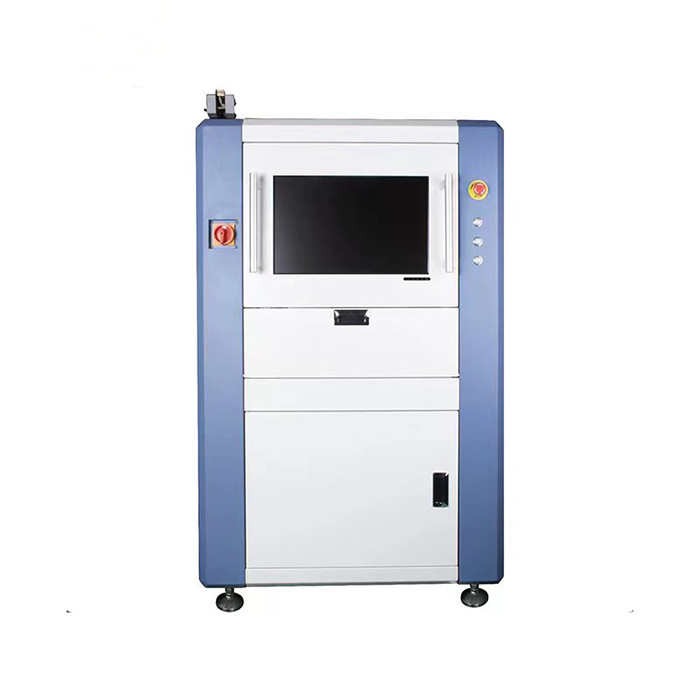

Sistema di ispezione
|
Applicazione |
Dopo la stampa a stencil, forno di reflow pre/post, saldatura a onde pre/post, FPC ecc. |
| Modalità del programma |
Programmazione manuale, programmazione automatica, importazione di dati CAD |
| |
Stampa con stencil: mancanza di saldatura, insufficiente o eccessiva saldatura, disallineamento della saldatura, ponte, macchie, graffi, ecc. |
| Articoli di ispezione |
difetto del componente: componente mancante o eccessivo, disallineamento,
disordinato, bordo, montaggio opposto, componente sbagliato o difettoso, ecc.
|
| |
difetto di saldatura: saldatura eccessiva o mancante, saldatura vuota,
Ponte, sfera di saldatura, IC NG, macchia di rame, ecc.
|
| Metodo di calcolo |
L'apprendimento automatico, il calcolo dei colori, l'estrazione dei colori, il funzionamento della scala dei grigi, il contrasto delle immagini, l'OCV/OCR ecc. |
| Modalità di controllo |
PCB completamente coperti, con matrice e cattiva funzione di marcatura |
| Funzione statistica del riassunto delle caratteristiche del prodotto |
Registrazione completa dei dati di prova e analisi, con elevata flessibilità per verificare lo stato della produzione e della qualità |
| Angolo del componente |
Rotare 0 ~ 359 °, con una distanza angolare minima di 1 ° |
| Componente minimo |
01005 chip, IC a 0,3 passo |
|
Sistema ottico
|
Fotocamera |
Fotocamera digitale industriale ad alta velocità a colori, 5 milioni di pixel/12 milioni di pixel/20 milioni di pixel sono opzionali. |
| Risoluzione dell'obiettivo |
10um/15um/18um/20um/25um, può essere personalizzato |
| fonte di illuminazione |
Luce a colori stereo anulare multicanale, base RGB/RGBW/RGBR/RWBR su richiesta, luce assiale superiore opzionale. |
|
Sistema informatico
|
Sistema operativo |
Windows 10, 64 bit |
| Monitor |
22 pollici,16:10 |
| VGA |
Codice grafico integrato (discreto grafico opzionale) |
| CPU |
Intel E3 o dello stesso livello |
| GPU |
Opzionale |
| RAM |
16 GB |
| HDD |
1TB, (SSD facoltativo) |
|
Software
|
Lingua |
Cinese e inglese |
| Controllo dei diritti di accesso |
Controllo delle autorizzazioni di accesso a tre livelli per amministratore, programmatore e operatore |
|
Sistema meccanico
|
Modalità di spostamento e ispezione |
Automaticamente in/out PCB, direzione opzionale L-R / R-L, motore passo a passo trasporta PCB e regola la larghezza del binario, sotto il binario PCB, e XY servomotore guida la fotocamera per scattare foto. |
| Regolazione del binario |
Automaticamente |
| Modalità fissa del PCB |
Fabbricazione automatica |
| Dimensione del PCB |
50*50mm ((Min) 500*400mm ((Max), può essere personalizzato |
| Spessore del PCB |
0.3 ∙ 5.0 mm |
| Peso dei PCB |
Massimo: 3 kg |
| bordo del PCB |
3mm, può essere personalizzato in base alle esigenze |
| Curvatura dei PCB |
< 5 mm o 3% della lunghezza diagonale del PCB |
| Altezza dei componenti del PCB |
Superiore: 35 mm, inferiore: 35 mm, regolabile, può essere personalizzato in base a
necessità
|
| Sistema di guida XY |
Servomotore CA, vite a sfera di precisione |
| XY velocità di movimento |
Max:830 mm/s |
| Precisione di posizionamento XY |
¥8um |
|
Parametri generali
|
Dimensione della macchina |
L980 * W980 * H1600 mm |
| Potenza |
di potenza di ricambio di potenza di potenza di potenza di potenza di potenza di potenza di potenza1.5KW |
| Altezza del PCB dal suolo |
900 ± 20 mm |
| Peso della macchina |
500 kg |
| Comunicazione con il dispositivo della linea di produzione |
Smema |
| Pressione dell'aria |
0.4 - 0,8 Mpa, controllo elettrico opzionale per sostituire i requisiti di pressione dell'aria |
| Norma di sicurezza |
Norma di sicurezza CE |
| Temperatura e umidità ambientali |
10°35°C, 35°80% RH (non condensante) |
| Opzionale |
Stazione di manutenzione, sistema di programmazione offline, servo SPC, sistema di codici a barre, connessione MES. |
