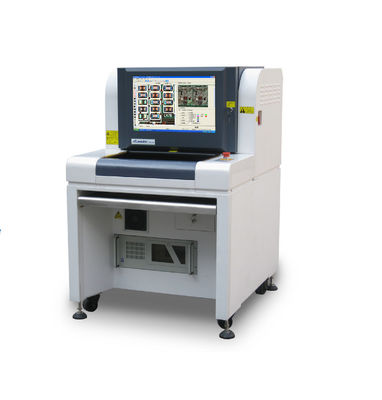

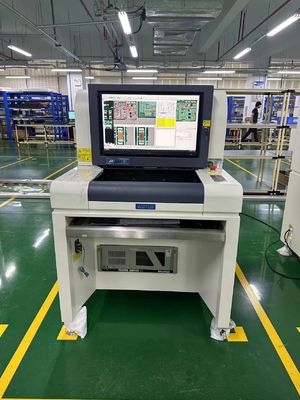

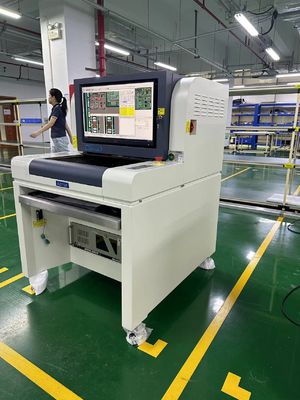

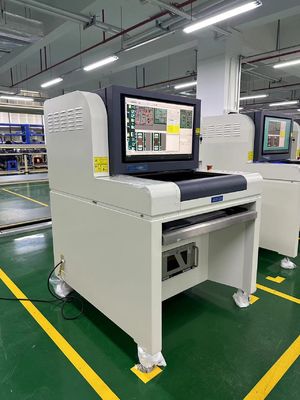

Aleader ALD7120 Macchina di ispezione ottica automatica PCB AOI 2D offline con alimentazione 220V/50Hz

MOQ:	1 set
Imballaggio standard:	WoodenCase
Periodo di consegna:	15 giorni lavorativi
Metodo di pagamento:	L/C,T/T,Western Union
Capacità di fornitura:	100 serie/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Aleader

Certificazione

CE ISO

Numero di modello

ALD7120

Nome del prodotto:

Macchina di ispezione di AOI

Sorgente luminosa:

Struttura anulare della sorgente luminosa RGB LED

Dimensioni del circuito stampato:

20 mm × 20 mm a 350 mm x 450 mm

Parti minime:

01005 chip

Localizzazione esatta:

< 8 μm

Display:

Display a LED da 22"

Peso:

Circa 480 kg

Alimentazione elettrica:

220 V/50 Hz

Evidenziare:

Macchina di ispezione PCB AOI PCB

Macchina di ispezione PCB AOI 2D offline

Macchine di ispezione ottica per PCB automatizzate

Descrizione del prodotto

Macchine per l'ispezione ottica automatizzata di PCB

Il sistema ALeader ALD7120 2D Offline AOI è specificamente progettato per i piccoli e medi negozi SMT.

Grazie al suo piccolo impatto e al suo funzionamento silenzioso, l'ALD7120 può essere utilizzato sia in produzione che in laboratorio.

Il sistema utilizza la tecnologia i3D all'avanguardia ed è dotato della telecamera ad alta velocità e del sensore multidirezionale
modulo di illuminazione.

La configurazione standard comprende il software SPC e Repair, installato sul sistema.

L'ALD7120 può essere utilizzato per ispezionare i PCB dopo il reflow, dopo l'onda, i componenti sugli adesivi e altro ancora.

Specifiche funzionali

ALD7120

ALD7130

ALD7150

Tavola di prova

Dopo il riflusso

Metodo di prova

Molti dei principali algoritmi internazionali come TOC, Istogrammi, Match, Short, OTHER,

CREST, algoritmi PIN, parametri impostati automaticamente secondo diversi punti di prova.

Fotocamera

Telecamera industriale digitale intelligente ad alta velocità

Risoluzione/Range/Velocità

(Standard): (Opzione):

(opzione):

15 μm/pixel 10 μm/pixel

8 μm/pixel

V.O.F.:36.00mmX30.72mm FOV:24.00mmX20.48mm

V.O.F.:19.20mmX16.38mm

(Velocità) < 200 ms/FOV(Velocità) < 200 ms/FOV

(Velocità) < 200 ms/FOV

Luce

Luce LED a torre ad anello coassiale RRGB (luce a colori)

Modalità del programma

Programmazione manuale, corrispondenza automatica del quadro automatico, ingresso CAD alla libreria dei componenti

Controllo a distanza

Controllo remoto tramite TCP/IP. Controllare, avviare o fermare la macchina, o modificare le procedure in qualsiasi momento.

ControlloItem

Aspetto scadente come disallineamento, insufficiente, basso, mancante, distorto, cartellone pubblicitario, montaggio laterale, rovesciamento,

parte sbagliata, danneggiata, polarità, pseudo-soldatura, mancante saldatura, eccessiva colla, vuoto della saldatura, pin di copertura della saldatura

Caratteristiche particolari

Multipli programmi in esecuzione contemporaneamente (supporto al programma di cambio automatico)

RCP e controllo del programma

Statistica e analisi di tutti i dati di prova, controllo della produzione e analisi della qualità ovunque, può estrarre file Excel, Txt

Sistema di codici a barre

La fotocamera può leggere e trasferire automaticamente il codice a barre ((unidimensionale o bidimensionale),funzione Multi-Mark (compresa Bad Mark)

Modalità del server

Dati amministrativi provenienti da molti AOI tramite il server centrale

Sistema di funzionamento

Finestre

Display/Output

LCD

Specifiche del sistema

Dimensione del PCB

50×50 mm (min) ≈ 430×330 mm (max)

50×50 mm (min) ¢620×460 mm (max)

50×50mm (min) 870×650mm (max)

Spessore del PCB

0.3 a 5 mm

Disponibilità dei bordi del sistema di fissaggio

Top:3.5 mm. In basso:3.5 mm

Peso dei PCB

3 kg

Tolleranza ai PCB

< 5 mm o 2% della lunghezza diagonale del PCB

Altezza del PCB

Lato superiore: 30 mm Lato inferiore: 80 mm

Lato superiore: 30 mm Lato inferiore: 120 mm

Lato superiore: 30 mm

Lato inferiore: 120 mm

Convogliatore

Clampaggio automatico, compensazione automatica per evitare distorsioni

Altezza del trasportatore

da 850 a 920 mm

Direzione del trasportatore

Sinistra→ destra o destra→sinistra

X/Y Conducente

Servo driver a vite e CA, PCB fisso, fotocamera in XY, omologato con CTQ

Fornitore di energia

AC230V 50/60 inferiore a 0,5 KVA

Aria compressa

Non utilizzata aria compressa

Peso

Circa 290 kg.

Circa 400 kg.

Circa 550 kg.

Dimensione

870×1070×1310 mm (L×W×H)

1090×1360×1390 mm (L×W×H)

1340×1750×1615 mm (L×W×H)

Umidità

10°35°C 35°80% RH (senza rugiada)

Certificato

Conformemente alla norma CE

Aleader ALD7120 Macchina di ispezione ottica automatica PCB AOI 2D offline con alimentazione 220V/50Hz

Informazioni sulle società

Shenzhen Honreal Technology Co., Ltd è un'impresa nazionale ad alta tecnologia, specializzata nella ricerca e sviluppo, produzione, vendita di attrezzature SMT..Il capitale sociale dell'azienda è di 5 milioni. Sin dalla sua fondazione, Honreal ha insistito nello sviluppo della tecnologia come nucleo, la qualità come sopravvivenza,ricerca e sviluppo indipendentiDopo sforzi continui, ha un certo numero di brevetti di invenzione ad alta tecnologia.

Aleader ALD7120 Macchina di ispezione ottica automatica PCB AOI 2D offline con alimentazione 220V/50Hz

Certificazione

Aleader ALD7120 Macchina di ispezione ottica automatica PCB AOI 2D offline con alimentazione 220V/50Hz

Domande frequenti

D: Come si può garantire la qualità delle vendite?
R: Garantiamo che ogni serie di macchine sia sottoposta a rigorosi test prima di essere consegnate, per garantire le eccellenti prestazioni di tutti i prodotti.

D: Come va la formazione?

A: Dopo aver acquistato le nostre macchine, i vostri ingegneri possono andare alla nostra azienda o è così facile da gestire

la macchina secondo il video di addestramento e il manuale d'uso, il manuale d'uso verrà fornito con la macchina.

D: Vorrei chiederle se è possibile avere il mio logo sul prodotto.
Speriamo sappiate che la nostra azienda supporta perfettamente il servizio di logo personalizzato, lo facciamo.

D: È difficile usare queste macchine?

R: No, non è affatto difficile. Per i nostri precedenti clienti, al massimo 2 giorni sono sufficienti per imparare a usare le macchine.

Contattaci

Compagnia	Shenzhen Honreal Technology CO., Ltd.
Indirizzo	No15, via Shangnan Hongma, via Shajing, distretto di Baoan, Shenzhen, provincia del Guangdong, Cina
Telefono	+86755 2302 0279
Fax	+86 755 2330 6782
Codice postale	518125
Skype/Whatsapp/Wechat	+8613715227009
Email:	Monica@szhonreal.com Judy @Shonreal.com PioggiaShonreal.com
