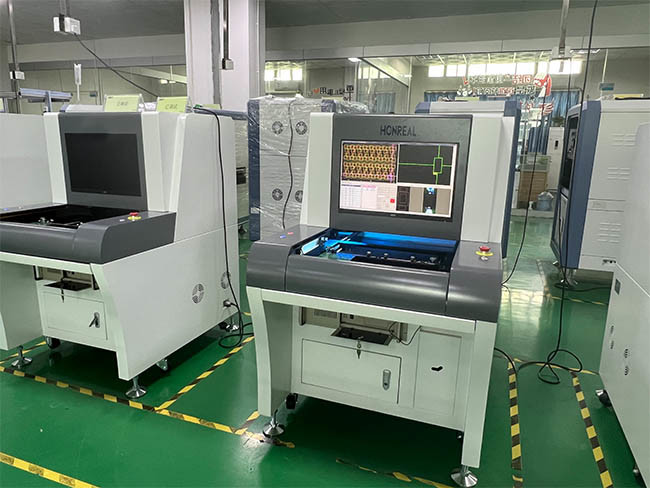

Controllo automatico dell'AOI con pulsante elettrico

Ispezione

Utilizzando algoritmi multipli sinteticamente come Widm, tecnologia di contrasto dell'immagine a colori, tecnologia di estrazione dei colori, somiglianza, tecnologia di gestione dei due valori, Ocr/Ocv e così via.

Fotocamera

5 milioni di fotocamere a Ccd a colori: 10um/15um/18um/20um/25um

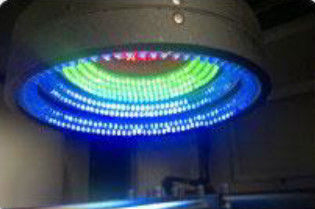

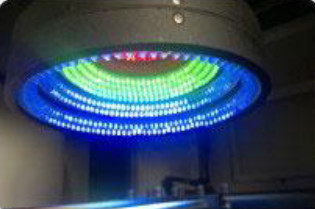

Fonte luminosa

Luce colorata tridimensionale multicanale a forma di anello, scegli RGB/RGBW/RGBR/RWBR a seconda dell'applicazione

Velocità di elaborazione delle immagini

0201 componenti

< 10 ms

Tempo per immagine

< 170 ms

Contenuto delle prove

Difetti di Paste Printig

Disallineamento, sovrafflusso, insufficienza, incollazione aperta, macchia

Difetti dei componenti

Mancato, disallineato, distorto, Tombstone, Billboard, Overtumed, Polarità invertita, sbagliato, danneggiato

Difetti della saldatura

Superfluo, insufficiente, saldatura corta, macchia

Misure antistatiche

Staglio elettrico antistatico, corona antistatica

Dimensione del PCB

20 mm × 20 mm a 450 mm x 350 mm (può essere realizzato in dimensioni maggiori secondo le richieste dei clienti)

Spessore del PCB

00,3 mm ~ 5,0 mm

Tolleranza di distorsione dei PCB

< 5 mm

Classificazione dei componenti

Superiore < 35 mm, inferiore < 75 mm

Parti spaziali minime

01005 chip e 0,3 mm pitch

Piattaforma X,Y

Guidatore

AC Serverv

Localizzazione esatta

< 8um

Velocità di movimento

830 mm/SEC (MAX)

Sistema operativo

Windows 7 a 64 bit

Controllare e riconoscere

caratteristiche

Widm, Studio Ok Template, Imaging del modello impostato automaticamente, Identificazione dei dati e valore numerico dell'errore

operazione

Programmazione grafica, portate con voi la libreria dei chip e ottenete una cornice di ispezione in base alla forma del chip, la posizione dell'aurete, l'adeguamento del micron e la programmazione facile

Marchio

Marchio Numeri

0 2 Marchi possono essere scelti

Riconoscere la velocità

0.5s/pcs

Computer host

CPU:Intel E3, memoria: 16 GB, disco rigido: 1 TB

Visualizzazione

Display a LED da 22"

Dimensione della macchina ((L*W*H)

L1120 mm × 900 mm × 1400 mm

Peso

Circa 480 kg

Potenza

AC220v, 10%, singola fase 5a 50/60hz, consumo di energia 600w
