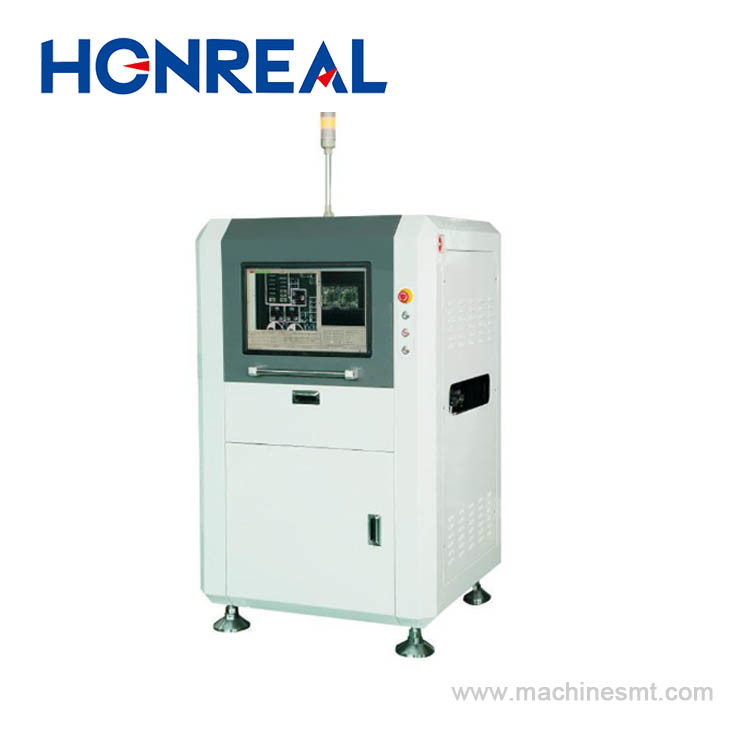

Sistema di ispezione automatico SMT AOI in linea Ispezione ottica automatica del PCB

MOQ:	1 set
Prezzo:	USD 23000-28000 Per Set
Imballaggio standard:	WoodenCase
Periodo di consegna:	15 giorni lavorativi
Metodo di pagamento:	L/C,T/T,Western Union
Capacità di fornitura:	100 serie/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

HONREAL

Certificazione

CE ISO

Numero di modello

Telecamera:

CCD Fotocamera a colori

Adeguamento di larghezza:

Automaticamente

Dimensioni del circuito stampato:

20 mm × 20 mm a 360 mm x 400 mm

Parti minime:

01005 chip

Localizzazione esatta:

< 8 μm

Velocità del movimento:

830 mm/sec (MAX)

Display:

Display da 22 "

Dimensione della macchina:

L980 mm × 980 mm × 1600 mm

Evidenziare:

Sistema di ispezione SMT AOI

Macchina di ispezione AOI in linea

Macchina di ispezione automatica AOI per PCB

Descrizione del prodotto

Sistema di ispezione ottica automatica SMT AOI per macchine per ispezione ottica automatica PCB

Descrizione

1. AOI facile da usare e multifunzione

Può essere posizionato in diversi punti di controllo qualità nella linea SMT per verificare la qualità della stampa 2D della pasta, ispezionare i difetti dei componenti prima della saldatura a riflusso, ispezionare la qualità del PCBA dopo la saldatura a riflusso e la saldatura a onda DIP.

2. Interfaccia semplice

Interfaccia software semplice adatta all'uso quotidiano ed efficace
La guida di lavoro rende l'attrezzatura coerente
Il software è completo e flessibile
Richiesta di formazione minima

Attraverso il colore della superficie, la luminosità, la forma e il colore della sfera di saldatura per ispezionare la presenza di sfere di saldatura sul PCB. La macchina può ispezionare le sfere di saldatura attorno al componente, inoltre può ispezionare l'intero PCB attraverso il telaio di ispezione.
3. Funzione di ispezione BGA
Questa funzione viene utilizzata prima del montaggio per ispezionare la presenza di saldatura insufficiente, sfere mancanti, ponti di saldatura e così via.

H800Parametri tecnici:

Categoria

Progetto

Specifiche

Sistema di identità visiva

Ispezione	Utilizzo di algoritmi multipli sintetici come Widm, tecnologia di contrasto di immagini a colori, tecnologia di estrazione del colore, somiglianza, tecnologia di gestione a due valori, OCR/OCV e così via.
Telecamera	Telecamera CCD a colori da 5 milioni di pixel: 10um/15um/18um/20um/25um
Sorgente luminosa	Luce colorata multicanale tridimensionale ad anello, scegliere RGB/RGBW/RGBR/RWBR a seconda dell'applicazione
Velocità di elaborazione delle immagini	Componenti 0201	<7,6 ms
Velocità di elaborazione delle immagini	Tempo per immagine	220~450 ms
Contenuto del test	Difetti di stampa della pasta	Disallineato, débordement, insufficiente, pasta aperta, macchia
	Difetti dei componenti	Mancante, disallineato, inclinato, pietra tombale, cartellone, rovesciato, polarità invertita, errato, danneggiato
	Difetti di saldatura	Débordement, insufficiente, saldatura corta, macchia
	Ispezione saldatura a onda	Débordement, insufficiente, corto, eccesso di saldatura, vuoto di saldatura

Sistema meccanico

Dimensioni PCB	Da 20 mm x 20 mm a 400 mm x 360 mm (possibile dimensione maggiore su richiesta del cliente)
Trasportatore PCB	Da sinistra a destra (opzionale, da destra a sinistra), fissaggio PCB: dal basso verso l'alto, caricamento e scaricamento automatico PCB, spazio regolabile, conforme allo standard SMEMA. Spazio trasportatore: 900±20 mm
Spessore PCB	0,3 mm ~ 5,0 mm
Tolleranza deformazione PCB	<5 mm
Spazio componenti	Superiore<35 mm, inferiore <35 mm
Parti con spazio minimo	Chip 01005 e passo 0,3 mm
Piattaforma X, Y	Driver	Server AC
	Posizionamento preciso	<8 um
	Velocità di movimento	830 mm/sec (MAX)

Sistema software

Sistema operativo	Windows X64
Controllo e riconoscimento	caratteristiche	Widm, modello Study Ok, impostazione automatica dell'imaging del modello, identificazione dei dati e valore numerico di errore
Controllo e riconoscimento	operazione	Programmazione grafica, inclusa libreria di chip e acquisizione di un telaio di ispezione in base alla forma del chip, posizionamento aureato, regolazione micrometrica e programmazione semplice
Rete	Porta di comunicazione	SMEMA,
Rete	Operazione	Programmazione grafica, cinese, inglese

Sistema di controllo

Host computer	CPU: Intel E3, Memoria: 16 GB, Disco rigido: 1 TB
Display	Display LED da 22 pollici

Altri parametri

Dimensioni macchina (LPA)	L980 mm x 980 mm x 1600 mm
Peso	Circa 600 kg
Alimentazione	AC220v, 10%, monofase 5a 50/60hz, consumo energetico 600w
