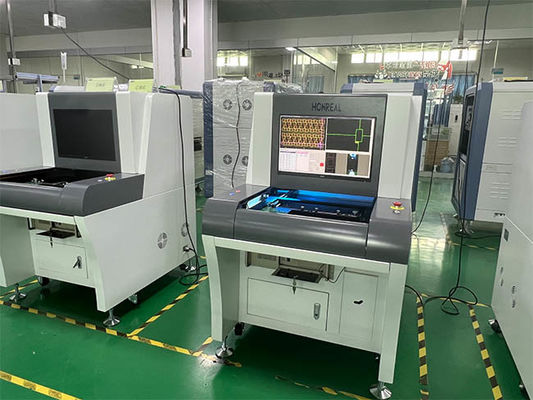

Macchina di ispezione AOI SMT off-line con telecamera a colori CCD a display LED da 22"

1 set

MOQ

Negotiable

prezzo

Macchina di ispezione AOI SMT off-line con telecamera a colori CCD a display LED da 22"

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

fotocamera: Risoluzione della fotocamera a colori CCD

Fonte di luce: Struttura anulare della sorgente luminosa RGB LED

Dimensione del PWB: 450 mm x 350 mm

Parti minime: 0201 chip e 0,3 mm pitch

Velocità del movimento: 830 mm/sec (MAX)

Visualizzazione: Display a LED da 22"

Evidenziare:

Macchina di ispezione AOI fuori linea

,

Display della macchina di ispezione AOI da 22 pollici

,

CCD Camera aoi smt macchina

Informazioni di base

Luogo di origine: Cina

Marca: HONREAL

Certificazione: CE ISO

Numero di modello: Altre sostanze

Termini di pagamento e spedizione

Imballaggi particolari: WoodenCase

Tempi di consegna: giorni 15work

Termini di pagamento: L/C, T/T, Western Union

Capacità di alimentazione: 100sets/month

Galleria

Macchina di ispezione AOI SMT off-line con telecamera a colori CCD a display LED da 22"

Descrizione di prodotto

Display a LED 22" Off-Line SMT Aoi Machine con fotocamera a colori CCD

L'AOI può essere utilizzato nelle seguenti posizioni nelle linee SMT: aree post-paste, pre-reflow, post-reflow o onde.

algoritmi e tecniche multi-algoritmi:

Struttura innovativa e stretta sicurezza;
Semplice programmazione e modalità di debug, facile da usare;
Identificazione automatica del PCB e identificazione automatica se il pannello è posizionato a 180° sul lato inverso;
L'ispezione simultanea di più tavole e il cambio di controllo di due lati della tavola (componenti superiore e inferiore) migliorano l'efficienza dell'ispezione;
sistema di identificazione dei codici a barre della fotocamera intelligente (la fotocamera può identificare codici a barre unidimensionali e codici a barre della matrice di dati);
Sistema di analisi professionale del riassunto delle caratteristiche del prodotto, monitoraggio e analisi della qualità dei prodotti in tempo reale;
Sistema di monitoraggio multi-macchina, in grado di conoscere bene la condizione di tutte le linee di produzione;
La programmazione remota e il debugging rendono il software più facile e conveniente.

Configurazione dei parametri:

Categoria

Progetto

Specificità

Sistema di identificazione visiva

Ispezione	Utilizzando algoritmi multipli sinteticamente come Widm, tecnologia di contrasto dell'immagine a colori, tecnologia di estrazione dei colori, somiglianza, tecnologia di gestione dei due valori, Ocr/Ocv e così via.
Fotocamera	5 milioni di fotocamere a Ccd a colori: 10um/15um/18um/20um/25um

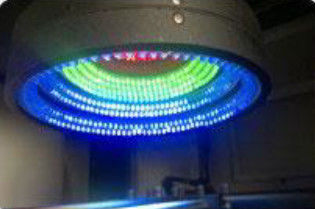

Fonte luminosa	Luce colorata tridimensionale multicanale a forma di anello, scegli RGB/RGBW/RGBR/RWBR a seconda dell'applicazione
Velocità di elaborazione delle immagini	0201 componenti	< 10 ms
	Tempo per immagine	< 170 ms
Contenuto delle prove	Difetti di Paste Printig	Disallineamento, sovrafflusso, insufficienza, incollazione aperta, macchia
	Difetti dei componenti	Mancato, disallineato, distorto, Tombstone, Billboard, Overtumed, Polarità invertita, sbagliato, danneggiato
	Difetti della saldatura	Superfluo, insufficiente, saldatura corta, macchia
Misure antistatiche	Staglio elettrico antistatico, corona antistatica

Sistema di meccanismi

Dimensione del PCB	20 mm × 20 mm a 450 mm x 350 mm (può essere realizzato in dimensioni maggiori secondo le richieste dei clienti)
Spessore del PCB	00,3 mm ~ 5,0 mm
Tolleranza di distorsione dei PCB	< 5 mm
Classificazione dei componenti	Superiore < 35 mm, inferiore < 75 mm
Parti spaziali minime	0201 chip e 0,3 mm pitch

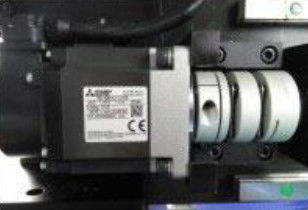

Piattaforma X,Y	Guidatore	AC Serverv
	Localizzazione esatta	< 8um
	Velocità di movimento	830 mm/sec (MAX)

Sistema software

Sistema operativo	Microsoft Windows XP Professional
Controllare e riconoscere	caratteristiche	Widm, Studio Ok Template, Imaging del modello impostato automaticamente, Identificazione dei dati e valore numerico dell'errore
Controllare e riconoscere	operazione	Programmazione grafica, portate con voi la libreria dei chip e ottenete una cornice di ispezione in base alla forma del chip, la posizione dell'aurete, l'adeguamento del micron e la programmazione facile
Marchio	Marchio Numeri	0 2 Marchi possono essere scelti
Marchio	Riconoscere la velocità	0.5s/pcs

Sistema di controllo

Computer host	CPU:Intel Dual-Core, Memoria:4g, Hard Disk:500GB
Visualizzazione	Display a LED da 22"

Altri parametri

Dimensione della macchina ((LWH)	L1120 mm × 900 mm × 1400 mm
Peso	Circa 480 kg
Potenza	AC220v, 10%, singola fase 5a 50/60hz, consumo di energia 600w
