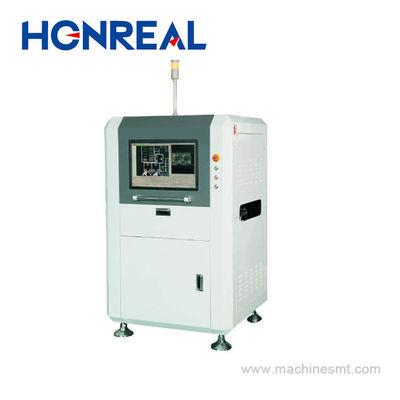

Macchina di ispezione SMT AOI online automatica per ispezione ottica
  • name
  • name
  • name
  • name
  • name

Macchina di ispezione SMT AOI online automatica per ispezione ottica

MOQ: 1 set
prezzo: USD 23000-28000 Per Set
standard packaging: WoodenCase
Delivery period: giorni 15work
payment method: L/C, T/T, Western Union
Supply Capacity: 100sets/month
Informazioni dettagliate
Product Description
Informazioni dettagliate
Luogo di origine
Cina
Marca
HONREAL
Certificazione
CE ISO
Numero di modello
H800
Fotocamera:
CCD Fotocamera a colori
Adeguamento di larghezza:
automaticamente
Dimensione del PCB:
20 mm × 20 mm a 360 mm x 400 mm
Parti minime:
01005 chip
Localizzazione esatta:
< 8 μm
Velocità del movimento:
830 mm/sec (MAX)
Visualizzazione:
Display da 22 "
Dimensione della macchina:
L980 mm × 980 mm × 1600 mm
Evidenziare:

Macchina di ispezione online AOI

,

Macchina di ispezione SMT AOI

Product Description

Sistemi di ispezione ottica automatica

Caratteristiche:
1L'esposizione globale a colori HD aumenta la velocità della fotocamera digitale del 30%.
2Lenti telecentriche ad alta profondità di campo, in grado di misurare le giunture di saldatura sul lato dei componenti alti.
3- Supporto alla rilevazione di SMT davanti, dietro e stazione di immersione.

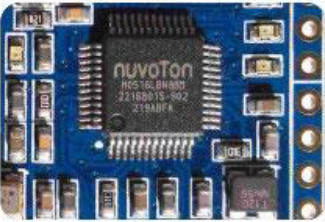

4Supporto per l'ispezione dei componenti imballati 0201 e 01005.
5Importazione di dati CAD, libreria di componenti di collegamento automatico, selezione automatica dei colori.
6Verità non-stop di programmazione offline e aggiornamento del programma.
7. MES dati di attracco per realizzare fabbrica intelligente.
8Supporto alla gestione centralizzata multi-linea e al servizio remoto.

H800 Parametro tecnico:

Categoria Progetto Specificità
Sistema di identificazione visiva
Ispezione Utilizzando algoritmi multipli sinteticamente come Widm, tecnologia di contrasto dell'immagine a colori, tecnologia di estrazione dei colori, somiglianza, tecnologia di gestione dei due valori, Ocr/Ocv e così via.
Fotocamera 5 milioni di fotocamere a Ccd a colori: 10um/15um/18um/20um/25um

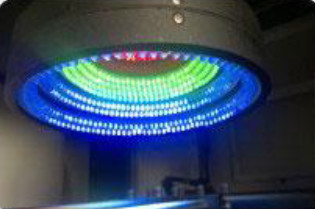

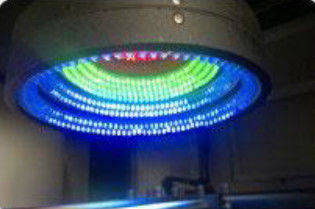

Fonte luminosa Luce colorata tridimensionale multicanale a forma di anello, scegli RGB/RGBW/RGBR/RWBR a seconda dell'applicazione
Velocità di elaborazione delle immagini 0201 componenti < 7,6 ms
Tempo per immagine 220 ∼ 450 ms
Contenuto delle prove Difetti della stampa collante Disallineamento, sovrafflusso, insufficienza, incollazione aperta, macchia
Difetti dei componenti Mancato, disallineato, distorto, Tombstone, Billboard, rovesciato, polarità invertita, sbagliato, danneggiato
Difetti della saldatura Superfluo, insufficiente, saldatura corta, macchia
Ispezione di saldatura a onde Superfluo, insufficiente, corto, eccedenza di saldatura, vuoto di saldatura
Sistema di meccanismi
Dimensione del PCB 20 mm × 20 mm a 400 mm x 360 mm (può essere realizzato in dimensioni maggiori secondo le richieste dei clienti)

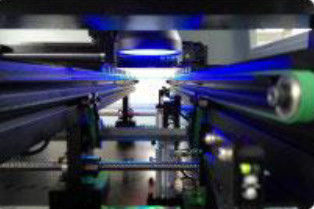

Convogliatore per PCB Da sinistra a destra (facoltativo, da destra a sinistra), fissaggio del PCB: da basso a alto, carico e scarico automatico del PCB, spazio libero regolabile, conforme allo standard SMEMA.
Spessore del PCB 00,3 mm ~ 5,0 mm
Tolleranza di distorsione dei PCB < 5 mm
Classificazione dei componenti Superiore < 35 mm, inferiore < 35 mm
Parti spaziali minime 01005 chip e 0,3 mm pitch

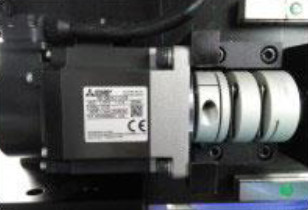

Piattaforma X,Y Guidatore Servitore AC
Localizzazione esatta < 8um
Velocità di movimento 830 mm/SEC (MAX)
Sistema software
Sistema operativo Microsoft Windows 7 X64
Controllare e riconoscere caratteristiche Widm, Studio Ok Template, Imaging del modello impostato automaticamente, Identificazione dei dati e valore numerico dell'errore
operazione Programmazione grafica, portate con voi la libreria dei chip e ottenete una cornice di ispezione in base alla forma del chip, la posizione dell'aurete, l'adeguamento del micron e la programmazione facile
Rete Porta di comunicazione SMEMA,
Operazione Programmazione grafica, cinese, inglese
Sistema di controllo
Computer host CPU:Intel E3, memoria: 16 GB, disco rigido: 1 TB
Visualizzazione Display a LED da 22"
Altri parametri
Dimensione della macchina ((L*W*H) L980 mm × 980 mm × 1600 mm
Peso Circa 600 kg
Potenza AC220v, 10%, singola fase 5a 50/60hz, consumo di energia 600w

Spettacolo Costomer

Macchina di ispezione SMT AOI online automatica per ispezione ottica 0

Informazioni sulle società

Shenzhen Honreal Technology Co., Ltd. è un'impresa nazionale ad alta tecnologia,Specializzata nella ricerca e sviluppo, produzione e vendita di attrezzature SMT. Servizi per le 500 maggiori aziende elettroniche del mondo..Dall'istituzione delL'azienda Honreal ha continuato a sviluppare la tecnologia come nucleo, la qualità come sopravvivenza, la ricerca e lo sviluppo indipendenti e la continua innovazione.ha un certo numero di brevetti di invenzione ad alta tecnologia .

Macchina di ispezione SMT AOI online automatica per ispezione ottica 1

Certificazione

Macchina di ispezione SMT AOI online automatica per ispezione ottica 2

Contatto
Compagnia Shenzhen Honreal Technology CO., Ltd.
Indirizzo No15, via Shangnan Hongma, via Shajing, distretto di Baoan, Shenzhen, provincia del Guangdong, Cina
Telefono +86755 2302 0279
Fax +86 755 2330 6782
Codice postale 518125
Skype/Whatsapp/Wechat +8613715227009
Email:

Monica@szhonreal.com

Judy @Shonreal.com

PioggiaShonreal.com







Tags:

Macchina di ispezione automatica AOI,

Macchina di ispezione online AOI,

Equipaggiamento di ispezione ottica automatizzata per PCB
