Apparecchiature di ispezione ottica automatizzata, macchina AOI per PCB industriali

MOQ:	1
Prezzo:	Negoziabile
Imballaggio standard:	Imballaggio della scatola di legno dell'esportazione
Periodo di consegna:	5-7 giorni
Metodo di pagamento:	T/T, Western Union,
Capacità di fornitura:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Honreal

Certificazione

Numero di modello

Altre sostanze

Nome del prodotto:

Macchina di ispezione di AOI

Applicazione:

Ispezione dei PCB

Dimensioni del circuito stampato:

20 mm × 20 mm a 450 mm x 350 mm

Dimensione della macchina (L*W*H):

L1120 mm × 900 mm × 1400 mm

Energia:

AC220v, 10%, singola fase 5a 50/60hz, consumo di energia 600w

Peso:

Circa 480 kg

Evidenziare:

Apparecchiature di ispezione ottica automatizzata fuori linea

Equipaggiamento di ispezione ottica automatizzata per PCB

Macchine per PCB AOI industriali

Descrizione del prodotto

Macchina AOI per ispezione ottica automatizzata di PCB H910 Off-Line

L'AOI può essere utilizzata nelle seguenti posizioni nelle linee SMT: post-pasta, pre-riflusso, post-riflusso o aree di saldatura a onda.

Vantaggio funzionale:

1. È adatta per linee di produzione SMT full-automatic di fascia alta e per il rilevamento AOI in tempo reale.
2. Automazione più efficiente, nessuna liberazione manuale, segnali standard per schede NG o OK;
3. Più economico, una persona monitora più apparecchiature di rilevamento AOI;
4. Può identificare la lettura e la query di codici unidimensionali e QR, e realizzare la stazione di manutenzione.
5. Stabile capacità di rilevamento 0201, funzione di rilevamento 01005 opzionale;
6. Davanti al forno, dopo il forno e altre posizioni, una macchina multiuso.

Configurazione dei parametri:

Categoria

Progetto

Specifiche

Sistema di identità visiva

Ispezione	Utilizzo di più algoritmi in modo sintetico come Widm, tecnologia di contrasto di immagini a colori, tecnologia di estrazione di colori, somiglianza, tecnologia di gestione a due valori, OCR/OCV e così via.
Telecamera	Telecamera CCD a colori da 5 milioni di pixel: 10um/15um/18um/20um/25um
Sorgente luminosa	Luce colorata tridimensionale ad anello multicanale, scegliere RGB/RGBW/RGBR/RWBR a seconda dell'applicazione
Velocità di elaborazione delle immagini	Componenti 0201	<10 ms
	Tempo per immagine	<170ms
Contenuto del test	Difetti di stampa della pasta	Disallineato, Traboccamento, Insufficiente, Pasta aperta, Macchia
	Difetti dei componenti	Mancante, Disallineato, Inclinato, Lapide, Cartellone, Rovesciato, Polarità invertita, Errato, Danneggiato
	Difetti di saldatura	Traboccamento, Insufficiente, Saldatura corta, Macchia
Misure antistatiche	Presa elettrica antistatica, Ghirlanda antistatica

Sistema meccanico

Dimensioni PCB	Da 20 mm x 20 mm a 450 mm x 350 mm (possibilità di dimensioni maggiori su richiesta del cliente)
Spessore PCB	0,3 mm ~ 5,0 mm
Tolleranza di deformazione PCB	<5 mm
Spazio tra i componenti	Superiore<35mm, Inferiore <75mm
Componenti con spazio minimo	Chip 0201 e passo 0,3 mm
Piattaforma X,Y	Driver	Server AC
	Posizionamento accurato	<8um
	Velocità di movimento	830 mm/SEC (MAX)

Sistema software

Sistema operativo	Windows Professional
Controllo e riconoscimento	caratteristiche	Widm, modello OK di apprendimento, impostazione automatica dell'imaging del modello, identificazione dei dati e dei valori numerici di errore
Controllo e riconoscimento	Operazione	Programmazione grafica, inclusa libreria di chip e ottenimento di un frame di ispezione in base alla forma del chip, posizione aureata, regolazione micrometrica e programmazione semplice
Marcatura	Numeri di marcatura	Si possono scegliere 0-2 marchi
Marcatura	Velocità di riconoscimento	0,5 s/pz

Sistema di controllo

Host computer	CPU: Intel Dual-Core, Memoria: 4 GB, Disco rigido: 500 GB
Display	Display LED da 22 pollici

Altri parametri

Dimensioni macchina (LPA)	L1120mm x 900mm x 1400 mm
Peso	Circa 480 kg
Alimentazione	AC220v, 10%, monofase 5A 50/60Hz, consumo energetico 600W

Foto

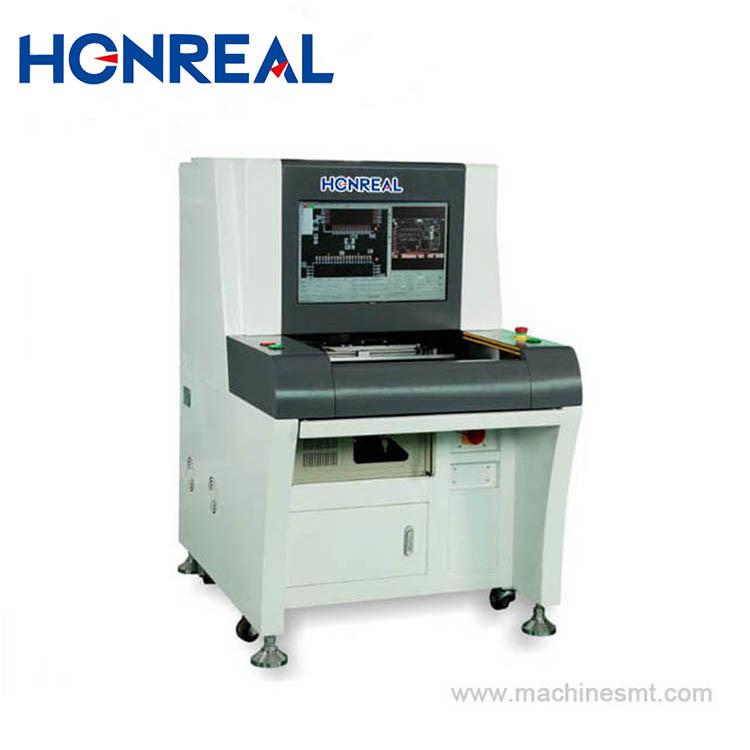

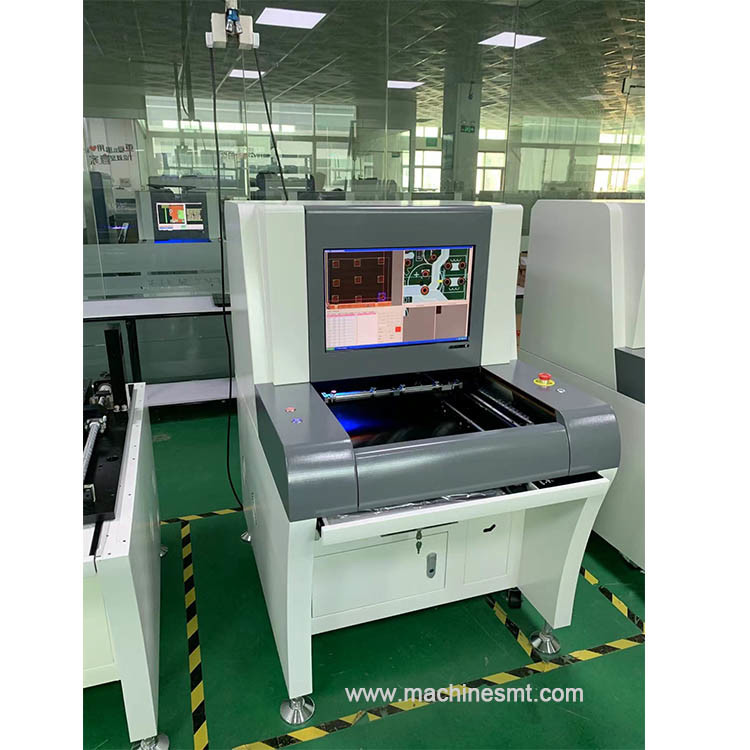

Apparecchiature di ispezione ottica automatizzata, macchina AOI per PCB industriali

Certificazione

Il nostro servizio

1. Pre-consulenza: fornisce soluzioni SMT professionali per l'intera linea.
2. Garanzia di fabbrica: servizio di garanzia di fabbrica di un anno.
3. Installazione: installazione e messa in servizio in loco, per garantire una produzione fluida.
4. Formazione tecnica: fornisce formazione professionale dal livello 1 al livello 3.
5. Supporto tecnico: fornisce supporto tecnico 7 giorni su 7, 24 ore su 24.
6. Aggiornamento software: offre aggiornamenti software gratuiti a vita per tutti i prodotti.

Contattaci

Azienda	Shenzhen Honreal Technology CO.,Ltd.
Indirizzo	No15, Shangnan Hongma Road, Shajing Street, Baoan District, Shenzhen, Guangdong Province, Cina
Tel	+86755 2302 0279
Fax	+86 755 2330 6782
Codice postale	518125
Skype/Whatsapp/Wechat	+8613715227009
