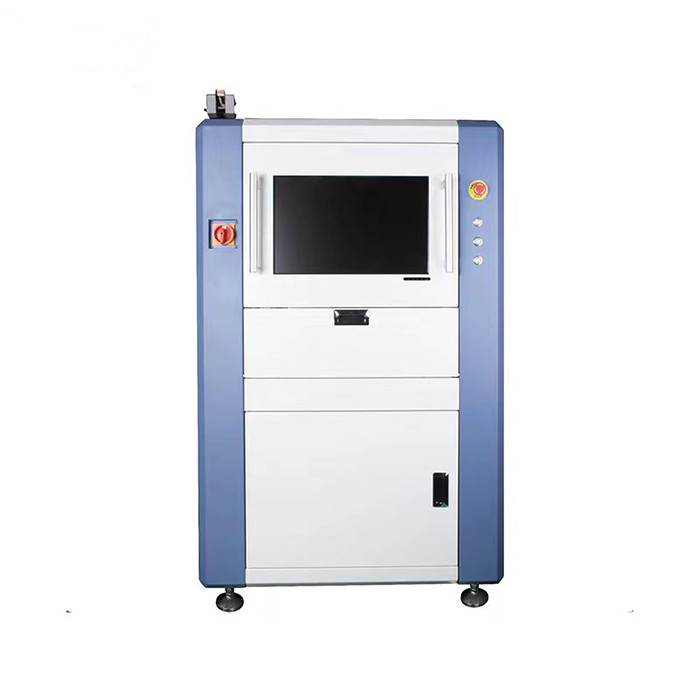

CCD Camera Sistema di ispezione ottica automatica Single Rail AOI SMT Inspection Machine

MOQ:	1 set
Prezzo:	USD 24000-28000 Per Set
Imballaggio standard:	WoodenCase
Periodo di consegna:	giorni 15work
Metodo di pagamento:	L/C,T/T,Western Union
Capacità di fornitura:	100sets/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

HONREAL

Certificazione

CE ISO

Numero di modello

Telecamera:

CCD Fotocamera a colori

Adeguamento di larghezza:

Automaticamente

Dimensioni del circuito stampato:

20 mm × 20 mm a 500 mm x 400 mm

Parti minime:

01005 chip

Localizzazione esatta:

< 8 μm

Velocità del movimento:

830 mm/sec (MAX)

Display:

Display da 22 "

Dimensione della macchina:

L980 mm × 980 mm × 1600 mm

Evidenziare:

Sistema di ispezione ottica automatica con telecamera CCD

Macchina di ispezione SMT a rotaia singola

Macchina di ispezione AOI SMT

Descrizione del prodotto

Sistema di ispezione ottica automatica a binario singolo Attrezzatura AOI Macchina per ispezione SMT

AOI Online Avanzato Plus H900

Fotocamera digitale a colori ad alta velocità da 1,5 milioni di pixel (opzionale da 12/20 milioni di pixel), garantisce alta efficienza, alta qualità e alta stabilità dell'acquisizione delle immagini, ripristina l'effetto immagine reale e naturale.

2. Sistema operativo Windows 10 x64, alta velocità di elaborazione dei dati.

3. GPU elabora immagini hardware indipendenti, mentre la CPU elabora calcoli non di immagine, in modo da bilanciare l'efficienza del sistema informatico.

4. Migliaia di vendite, configurazione avanzata e aggiornata e continua innovazione tecnologica basata su prodotti AOI serie 6, alta stabilità ed efficienza.

5. Obiettivo telecentrico opzionale ad alta risoluzione, esclusivo design a luce parallela, i componenti PCBA inclinati o alti possono essere distintamente visualizzati.

6. Programmazione intelligente e veloce, algoritmo intelligente, nessuna necessità di intervento manuale, facile da imparare, alto tasso di rilevamento, basso tasso di errore.

7. Stazione di manutenzione flessibile e mobile e terminale di controllo SPC.

Dispositivi mobili sotto rete wireless, la stazione di lavoro può essere configurata in modo flessibile in officina in modalità uno a molti: i dati di rilevamento di più macchine online possono essere controllati tramite una stazione di lavoro di manutenzione, i dettagli dei difetti sono chiaramente riportati. Il sistema dati SQL è ben definito, il rapporto SPC con grafici a torta e istogrammi, molto conveniente per l'analisi dei processi e il miglioramento della qualità del cliente.

8. Software di programmazione offline OLP comodo e pratico. L'immagine genuina del PCB può essere acquisita in tempo reale e memorizzata in memoria completa, garantendo una programmazione efficiente in circostanze sia online che offline.

Specifiche: H900

Sistema di ispezione	Applicazione	Dopo la stampa dello stencil, pre/post forno di riflusso, pre/post saldatura a onda, FPC ecc.
	Modalità programma	Programmazione manuale, programmazione automatica, importazione dati CAD
		Stampa stencil: indisponibilità di saldatura, saldatura insufficiente o eccessiva, disallineamento della saldatura, ponti, macchie, graffi ecc.
	Elementi di ispezione	Difetto del componente: componente mancante o eccessivo, disallineamento, componente irregolare, bordato, montato al contrario, componente sbagliato o difettoso ecc.
		Difetto di saldatura: saldatura eccessiva o mancante, saldatura vuota, ponti, sfere di saldatura, IC NG, macchie di rame ecc.
	Metodo di calcolo	Machine learning, calcolo del colore, estrazione del colore, operazione in scala di grigi, contrasto dell'immagine, OCV/OCR ecc.
	Modalità di ispezione	PCB completamente coperto, con funzione di array e marcatura difetti
	Funzione statistica SPC	Registra completamente i dati di test ed effettua analisi, con alta flessibilità per controllare lo stato di produzione e qualità
	Angolo del componente	Supporta rotazione da 0 a 359°, con una distanza angolare minima di 1°
	Componente minimo	Chip 01005, IC con passo 0.3
Sistema ottico	Fotocamera	Fotocamera digitale industriale a colori ad alta velocità, fotocamera da 5 milioni di pixel/12 milioni di pixel/20 milioni di pixel opzionale.
	Risoluzione obiettivo	10um/15um/18um/20um/25um, personalizzabile
	Sorgente luminosa	Luce anulare stereo multicanale a colori, RGB/RGBW/RGBR/RWBR su richiesta, luce assiale superiore opzionale.
Sistema informatico	OS	Windows 10, 64 bit
	Monitor	22 pollici, 16:10
	VGA	Scheda grafica integrata (scheda grafica discreta opzionale)
	CPU	Intel E3 o livello equivalente
	GPU	Opzionale
	RAM	16 GB
	HDD	1 TB (SSD opzionale)
Software	Lingua	Cinese e Inglese
Software	Controllo accesso	Controllo autorizzazioni di accesso a tre livelli: amministratore, programmatore e operatore
Sistema meccanico	Modalità di movimento e ispezione	Inserimento/estrazione automatica PCB, direzione opzionale Sinistra-Destra / Destra-Sinistra, motore passo-passo trasporta il PCB e regola la larghezza del binario, sotto il binario del PCB, e motore servo XY guida la fotocamera per scattare foto.
	Regolazione binario	Automatica
	Modalità di fissaggio PCB	Fissaggio automatico
	Dimensioni PCB	5050mm(Min) ~ 500400mm(Max), personalizzabile
	Spessore PCB	0.3 ~ 5.0mm
	Peso PCB	Max: 3KG
	Bordo PCB	3mm, personalizzabile in base alle esigenze
	Piegatura PCB	<5mm o 3% della lunghezza diagonale del PCB
	Altezza componente PCB	Superiore: 35mm, Inferiore: 35mm, regolabile, personalizzabile in base alle esigenze
	Sistema di azionamento XY	Motore servo AC, vite a ricircolo di sfere di precisione
	Velocità di movimento XY	Max: 830mm/s
	Precisione di posizionamento XY	≤8um
Parametri generali	Dimensioni macchina	L980 * L980 * H1600 mm
	Potenza	AC220V, 50/60Hz, 1.5KW
	Altezza PCB da terra	900±20mm
	Peso macchina	500KG
	Comunicazione con dispositivo di linea di produzione	Smema
	Pressione aria	0.4 - 0.8 Mpa, controllo elettrico opzionale per sostituire i requisiti di pressione dell'aria
	Standard di sicurezza	Standard di sicurezza CE
	Temperatura e umidità ambiente	10~35℃, 35~80% RH (senza condensa)
Opzionale	Stazione di manutenzione, sistema di programmazione offline, servo SPC, sistema di codici a barre, connessione MES.
