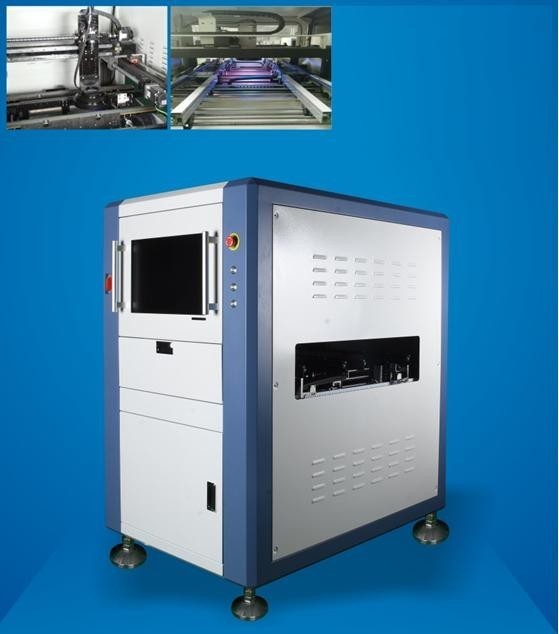

Doppia traccia AOI INLINE H820
1Una telecamera si muove nella direzione XY, e le due serie di binari anteriori e posteriori trasmettono rispettivamente PCB.
2La prima barra è fissata e la seconda, la terza e la quarta possono essere regolate.
3.Linee di produzione a doppia traccia per vari SMT ((1 traccia fissa / 1, 3 tracce fisse / 1, 4 tracce fisse).
4.Completamente compatibile con le funzioni della serie AOI 8 online a binario singolo.
Specifiche: H820Macchina di ispezione AOI a doppia corsia automatica
|
Sistema di ispezione |
Applicazione | Dopo la stampa a stencil, forno di reflow pre/post, saldatura a onde pre/post, FPC ecc. | |
|
Modalità del programma |
Programmazione manuale, programmazione automatica, importazione dati CAD, programmazione indipendente a doppia traccia. | ||
| Stampa con stencil: mancanza di saldatura, insufficiente o eccessiva saldatura, disallineamento della saldatura, ponte, macchie, graffi, ecc. | |||
|
Articoli di ispezione |
Difetto del componente: componente mancante o eccessivo, disallineamento, irregolarità, bordo, opposto montaggio, componente sbagliato o difettoso, ecc. |
||
|
Difetto di saldatura: saldatura eccessiva o mancante, saldatura vuota, ponte, sfera di saldatura, IC NG, rame macchia ecc. |
|||
|
Metodo di calcolo |
L'apprendimento automatico, il calcolo dei colori, l'estrazione dei colori, il funzionamento della scala dei grigi, il contrasto delle immagini, l'OCV/OCR ecc. | ||
|
Modalità di controllo |
PCB completamente coperto, con matrice e cattiva funzione di marcatura, un insieme di meccanismi di movimento e di imaging, doppia traccia di tempo condiviso ispezione indipendente, può funzionare su una singola traccia di modalità. | ||
|
Funzione statistica del riassunto delle caratteristiche del prodotto |
Registrazione completa dei dati di prova e analisi, con elevata flessibilità per verificare lo stato della produzione e della qualità | ||
| Angolo del componente | Rotare 0 ~ 359 °, con una distanza angolare minima di 1 ° | ||
| Componente minimo | 01005 chip, IC a 0,3 passo | ||
|
Sistema ottico |
Fotocamera |
Fotocamera digitale industriale ad alta velocità a colori, 5 milioni di pixel / 12 milioni di pixel / 20 milioni di pixel opzionale. |
|
| Risoluzione dell'obiettivo | 10um/15um/18um/20um/25um, può essere personalizzato | ||
|
fonte di illuminazione |
Luce a colori stereo anulare multicanale, base RGB/RGBW/RGBR/RWBR su richiesta, luce assiale superiore opzionale. | ||
|
Sistema informatico |
Sistema operativo | Windows 7, 64 bit | |
| Monitor | 22 pollici,16:10 | ||
| VGA | Codice grafico integrato (discreto grafico opzionale) | ||
| CPU | Intel E3 o dello stesso livello | ||
| GPU | Opzionale | ||
| RAM | 16 GB | ||
| HDD | 1TB, (SSD facoltativo) | ||
|
Software |
Lingua | Cinese e inglese | |
| Controllo dei diritti di accesso | Controllo delle autorizzazioni di accesso a tre livelli per amministratore, programmatore e operatore | ||
|
Sistema meccanico |
Modalità di spostamento e ispezione |
I due binari entrano ed escono dalla tavola in modo indipendente e automatico, con direzione L-R / R-L opzionale.il motore a gradini trasporta il PCB e regola la larghezza del binario, e il servomotore XY guida la fotocamera per scattare foto. | |
|
Regolazione del binario |
I binari di guida anteriori e posteriori sono regolati indipendentemente e automaticamente per supportare diverse larghezze di binario | ||
| Modalità fissa del PCB | Fabbricazione automatica | ||
|
Dimensione del PCB |
50*50mm(Min) ¥460*360mm(Max) quando le rotaie doppie, 50*50mm(Min) ¥460*650mm(Max) quando il binario singolo, può essere personalizzato | ||
| Spessore del PCB | 0.3 ∙ 5.0 mm | ||
| Peso dei PCB | Massimo: 3 kg | ||
| bordo del PCB | 3mm, può essere personalizzato in base alle esigenze | ||
| Curvatura dei PCB | < 5 mm o 3% della lunghezza diagonale del PCB | ||
| Altezza dei componenti del PCB | Superiore: 35 mm, inferiore: 30 mm, regolabile, può essere personalizzato in base alle esigenze | ||
| Sistema di guida XY | Servomotore CA, vite a sfera di precisione | ||
| XY velocità di movimento | Max:830 mm/s | ||
| Precisione di posizionamento XY | ¥8um | ||
|
Parametri generali |
Dimensione della macchina | L1440 * W1000 * H1620 mm | |
| Potenza | di potenza di ricambio di potenza di potenza di potenza di potenza di potenza di potenza di potenza1.5KW | ||
| Altezza del PCB dal suolo | 900 ± 20 mm | ||
| Peso della macchina | 700 kg | ||
| Comunicazione con il dispositivo della linea di produzione |
Smema |
||
| Pressione dell'aria | 0.4 - 0,8 MPa, controllo elettrico opzionale per sostituire i requisiti di pressione dell'aria | ||
| Norma di sicurezza | Norma di sicurezza CE | ||
| Temperatura e umidità ambientali | 10°35°C, 35°80% RH (non condensante) | ||
| Opzionale | Stazione di manutenzione, sistema di programmazione offline, servo SPC, sistema di codici a barre, connessione MES. | ||
