Macchine per l'ispezione ottica automatizzata dei PCB

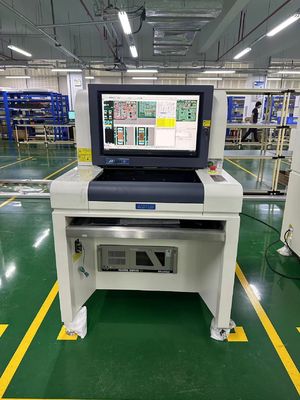

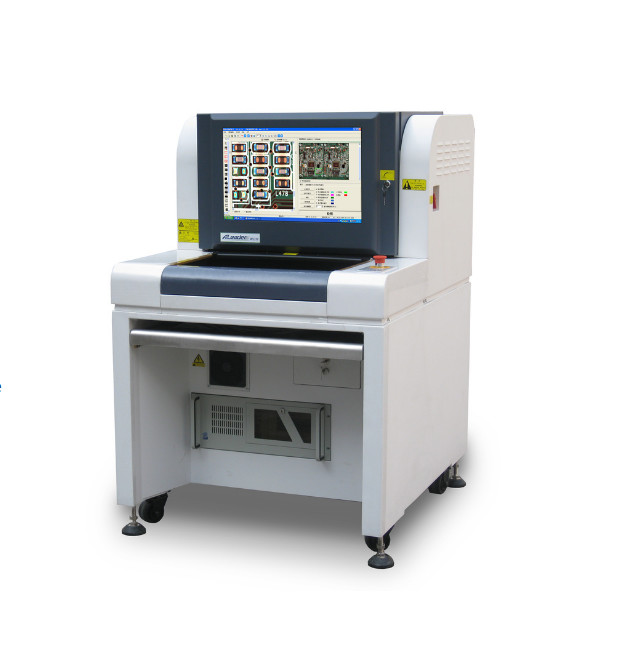

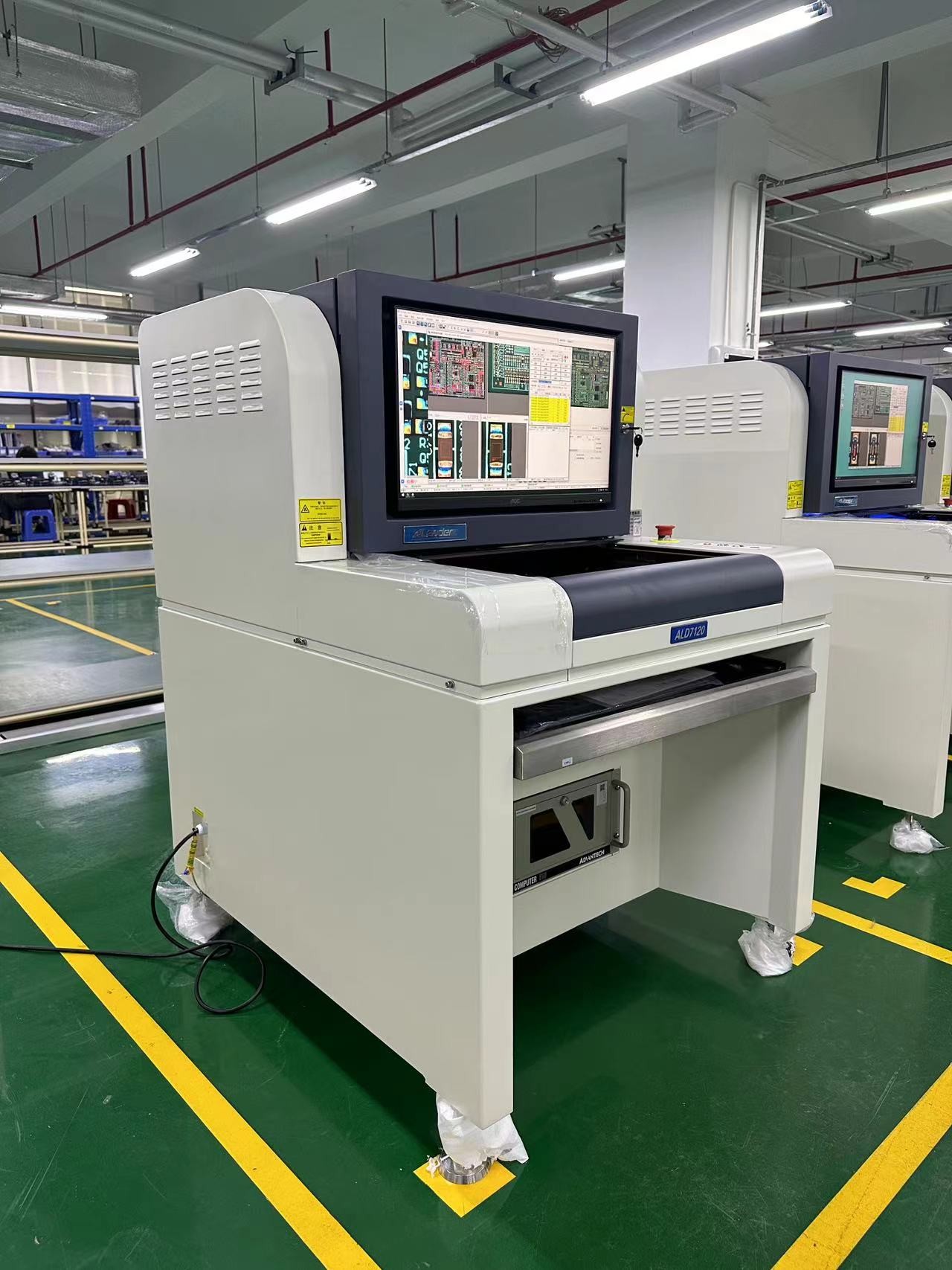

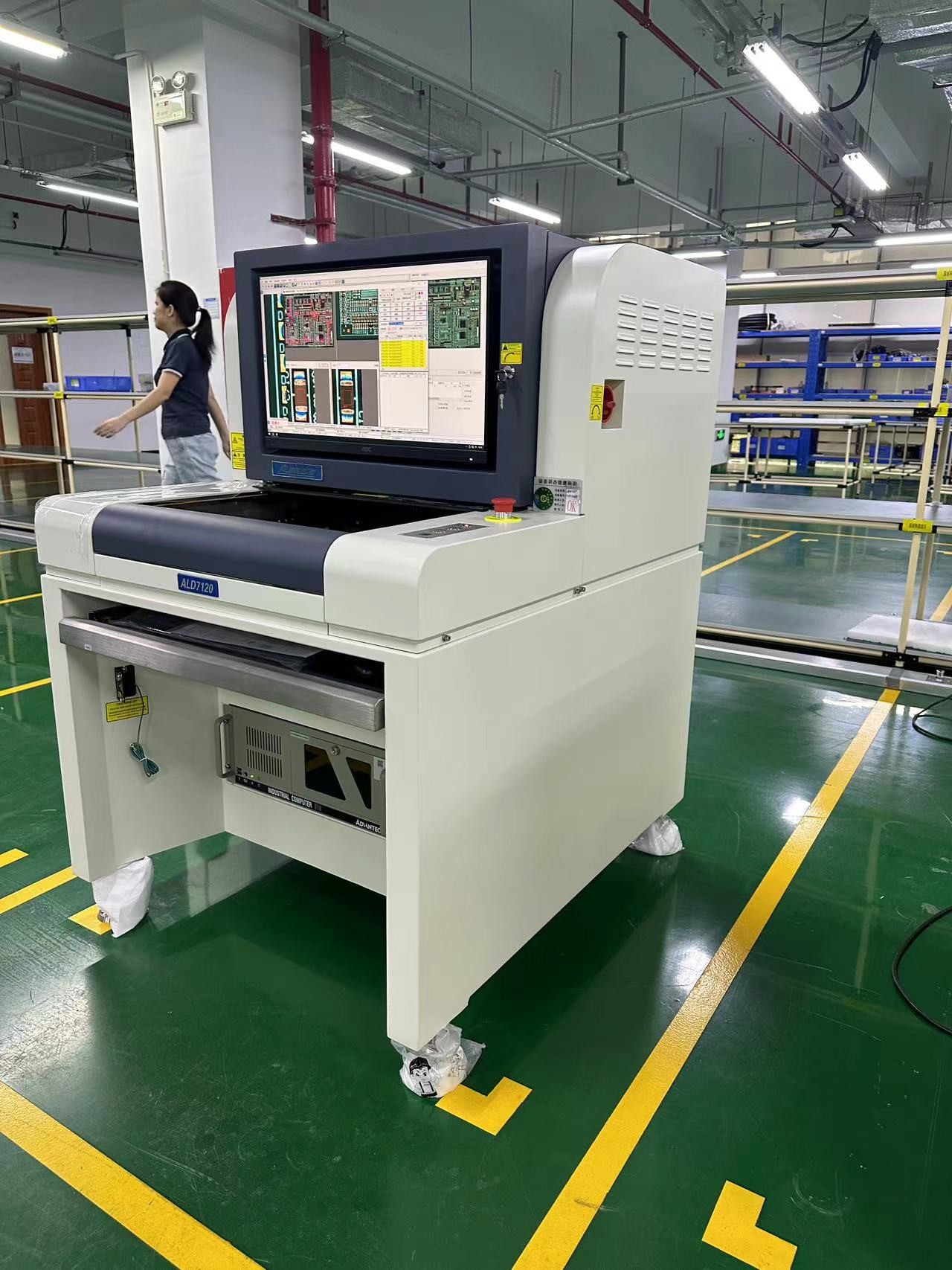

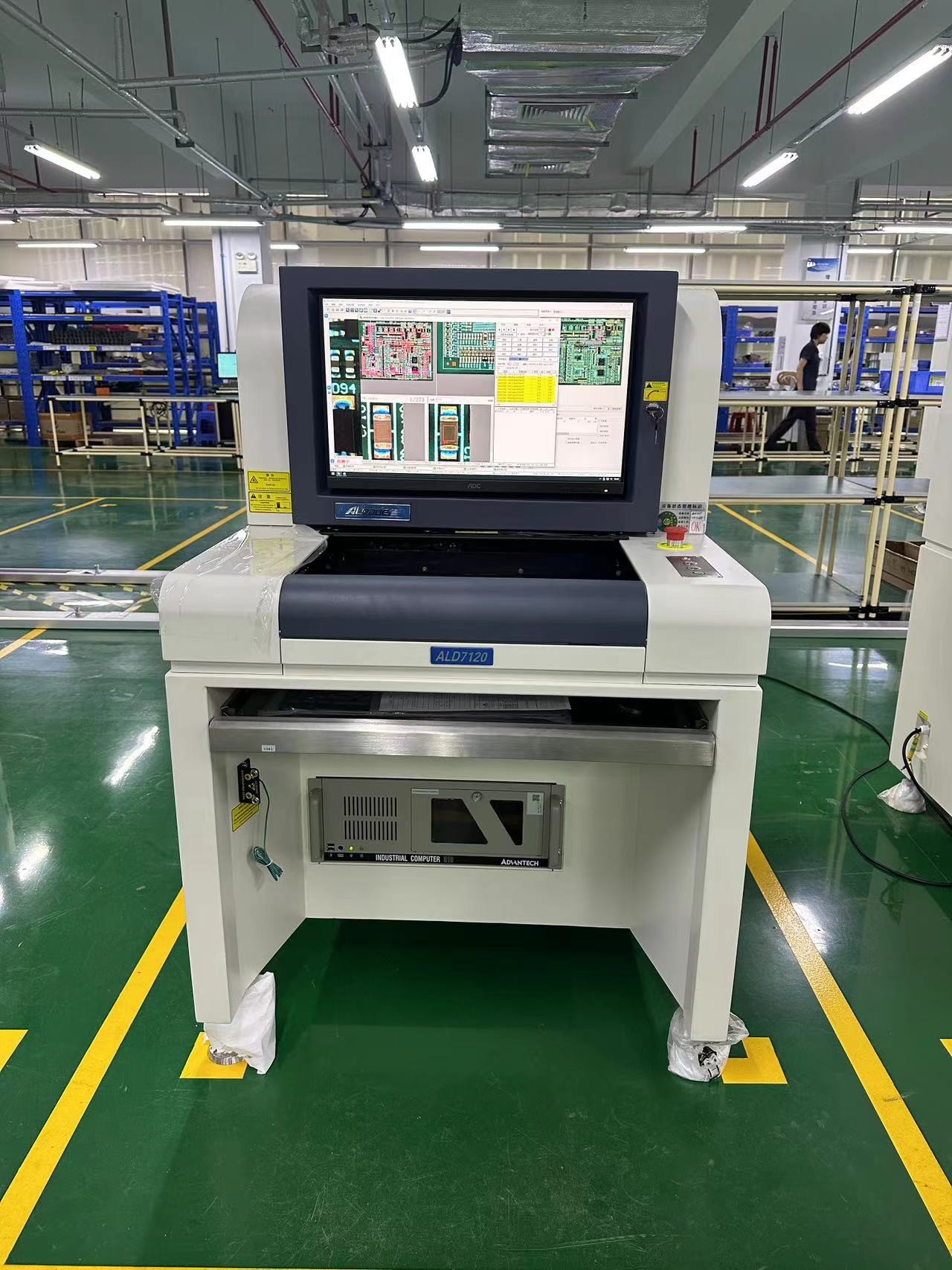

Il sistema ALeader ALD7120 2D Offline AOI è specificamente progettato per i piccoli e medi negozi SMT.
Grazie al suo piccolo impatto e al suo funzionamento silenzioso, l'ALD7120 può essere utilizzato sia in produzione che in laboratorio.
Il sistema utilizza la tecnologia i3D all'avanguardia ed è dotato della telecamera ad alta velocità e del sensore multidirezionale
modulo di illuminazione.
La configurazione standard comprende il software SPC e Repair installato sul sistema.
L'ALD7120 può essere utilizzato per ispezionare i PCB dopo il reflow, dopo l'onda, i componenti sugli adesivi e altro ancora.
| Specifiche funzionali | ALD7120 | ALD7130 | ALD7150 | |||
|
Tavola di prova |
Dopo il riflusso |
|||||
| Metodo di prova |
Molti dei principali algoritmi internazionali come TOC, istogrammi, corrispondenza, corto, altro, CREST, algoritmi PIN, parametri impostati automaticamente secondo diversi punti di prova. |
|||||
|
Fotocamera |
Telecamera industriale digitale intelligente ad alta velocità |
|||||
|
Risoluzione/Range/Velocità |
(Standard): (Opzione): (opzione): |
15 μm/pixel 10 μm/pixel 8 μm/pixel |
V.O.F.:36.00mmX30.72mm FOV:24.00mmX20.48mm V.O.F.:19.20mmX16.38mm |
(Velocità) < 200 ms/FOV(Velocità) < 200 ms/FOV (Velocità) < 200 ms/FOV |
||
|
Luce |
Luce LED a torre ad anello coassiale RRGB (luce a colori) |
|||||
|
Modalità del programma |
Programmazione manuale, corrispondenza automatica del quadro automatico, ingresso CAD alla libreria dei componenti |
|||||
|
Controllo a distanza |
Controllo remoto tramite TCP/IP. Controllare, avviare o fermare la macchina, o modificare le procedure in qualsiasi momento. |
|||||
| ControlloItem |
Aspetto scadente come disallineamento, insufficiente, basso, mancante, distorto, cartellone pubblicitario, montaggio laterale, rovesciamento, parte sbagliata, danneggiata, polarità, pseudo saldatura, mancante saldatura, eccessiva colla, vuoto della saldatura, perno di copertura della saldatura |
|||||
|
Caratteristiche particolari |
Multipli programmi in esecuzione contemporaneamente (supporto al programma di cambio automatico) |
|||||
|
RCP e controllo del programma |
Statistica e analisi di tutti i dati di prova, controllo della produzione e analisi della qualità ovunque, può estrarre file Excel, Txt |
|||||
|
Sistema di codici a barre |
La fotocamera può leggere e trasferire automaticamente il codice a barre ((unidimensionale o bidimensionale), funzione Multi-Mark (compresa Bad Mark) |
|||||
|
Modalità del server |
Dati amministrativi provenienti da molti AOI tramite il server centrale |
|||||
|
Sistema di funzionamento |
Windows 10 | |||||
|
Display/Output |
LCD |
|||||
| Specifiche del sistema | ||||||
|
Dimensione del PCB |
50×50 mm (min) ≈ 430×330 mm (max) | 50×50 mm (min) ¢620×460 mm (max) | 50×50mm (min) 870×650mm (max) | |||
|
Spessore del PCB |
0.3 a 5 mm | |||||
|
Disponibilità dei bordi del sistema di fissaggio |
Top:3.5 mm. In basso:3.5 mm | |||||
|
Peso dei PCB |
3 kg | |||||
|
Tolleranza ai PCB |
< 5 mm o 2% della lunghezza diagonale del PCB |
|||||
|
Altezza del PCB |
Lato superiore: 30 mm Lato inferiore: 80 mm | Lato superiore: 30 mm Lato inferiore: 120 mm |
Lato superiore: 30 mm Lato inferiore: 120 mm |
|||
|
Convogliatore |
Clampaggio automatico, compensazione automatica per evitare distorsioni |
|||||
|
Altezza del trasportatore |
da 850 a 920 mm | |||||
|
Direzione del trasportatore |
Sinistra→ destra o destra→sinistra |
|||||
|
X/Y Conducente |
Servo driver a vite e CA, PCB fisso, fotocamera in XY, omologato con CTQ |
|||||
|
Fornitore di energia |
AC230V 50/60 inferiore a 0,5 KVA |
|||||
|
Aria compressa |
Non utilizzata aria compressa |
|||||
|
Peso |
Circa 290 kg. |
Circa 400 kg. |
Circa 550 kg. |
|||
|
Dimensione |
870×1070×1310 mm (L×W×H) | 1090×1360×1390 mm (L×W×H) | 1340×1750×1615 mm (L×W×H) | |||
|
Umidità |
10°35°C 35°80% RH (senza rugiada) |
|||||
|
Certificato |
Conformemente alla norma CE |
|||||
Informazioni sulle società
Shenzhen Honreal Technology Co., Ltd è un'impresa nazionale ad alta tecnologia, specializzata nella ricerca e sviluppo, produzione e vendita di apparecchiature SMT..Il capitale sociale dell'azienda è di 5 milioni. Sin dalla fondazione, Honreal ha insistito nello sviluppo della tecnologia come nucleo, la qualità come sopravvivenza,ricerca e sviluppo indipendentiDopo sforzi continui, ha un certo numero di brevetti di invenzione ad alta tecnologia.
Domande frequenti
D: Come si può garantire la qualità delle vendite?
R: Garantiamo che ogni serie di macchine sia sottoposta a rigorosi test prima di essere consegnate, per garantire le eccellenti prestazioni di tutti i prodotti.
D: Come va la formazione?
A: Dopo aver acquistato le nostre macchine, i vostri ingegneri possono andare alla nostra azienda o è così facile da gestire
la macchina secondo il video di addestramento e il manuale d'uso, il manuale d'uso verrà fornito con la macchina.
D: Vorrei chiederle se è possibile avere il mio logo sul prodotto.
Speriamo sappiate che la nostra azienda supporta perfettamente il servizio di logo personalizzato, lo facciamo.
D: È difficile usare queste macchine?
R: No, non è affatto difficile. Per i nostri precedenti clienti, al massimo 2 giorni sono sufficienti per imparare a usare le macchine.
