Il contatore di componenti a raggi X utilizza la tecnologia di imaging a raggi X, applica algoritmi di intelligenza artificiale per rilevare materiali di produzione, ottiene informazioni di immagine per un conteggio rapido; collegamenti diretti con il sistema ERP/MES di fabbrica,e ha una vasta gamma di applicazioni nella gestione dei magazzini.
Specificità:
|
Modello |
XC-3100 |
|
Tipo di tubo |
Tubo chiuso |
|
Risoluzione spaziale |
30 μm |
|
Voltaggio del tubo |
50kv |
|
Corrente del tubo |
1000 μA |
|
Metodo di acquisizione delle immagini |
Imaging digitale a pannello piatto |
|
Accuratezza delle immagini |
139 μm |
|
Dimensione dell' immagine |
430*430 mm |
|
Risoluzione |
3072*3072px |
|
Accuratezza dei pixel |
≤ 2 μm |
|
Velocità di immagine |
5 EDS/s |
|
Leggere i pixel |
20 milioni/pollice |
|
Tasso di falsi positivi (0201) |
≤ 0,01% |
|
Accuratezza |
990,99% (0201) |
|
Potenza |
AC110-220V, 50-60HZ, 1200W |
|
Dimensione (con stampante) |
950*1460*1960 mm |
|
Peso |
450 kg |
1Accuratezza: 99,99% (0201);
2. Tipo di dispositivo minimo compatibile: 01005 (unità: pollice);
3- Velocità massima di puntamento: circa 6-10 secondi/4 piastra
4. calcolato sulla base della dimensione minima di 01005 (unità: pollice) 20.000 punti;
5. 7" vassoio quattro vassoi allo stesso tempo velocità di alimentazione: circa 8 secondi;
6Tempo compreso il carico e lo scarico: circa 11 secondi;
7- supporto a più dimensioni di inventario di materiali (7"~15");
8. con funzione di rilevamento di PCB a raggi X e funzione di rilevamento di altri prodotti assemblati a raggi X;
9. Supporta l'upload automatico dei dati al cloud e la sincronizzazione, aggiorna il database ogni mese, più il tempo è lungo, più è preciso;
10. Un pulsante di funzionamento, intuitiva e facile da usare GUI;
11. Minimizzare i costi di investimento (costo di introduzione supernormale);
12. Alta sicurezza, con certificato CE UE, sistema internazionale di gestione della qualità ISO e certificato AERB per i raggi X.
1. semplice: combinato con concetti internazionali avanzati, facile da comprendere, facile da imparare, facile da mantenere;
2. Risparmio di tempo: la gestione del magazzino è più efficiente, può risparmiare 10-20 volte il costo del tempo;
3- copertura: configurazione hardware importata, basso tasso di guasti in produzione, vita utile superiore a un decennio;
4Sicurezza: sulla base delle regole generali del disegno e del disegno internazionali, il più elevato livello di sicurezza;
5Stabile: software maturo, hardware e processi di produzione di punta garantiscono la stabilità di ciascuna attrezzatura.

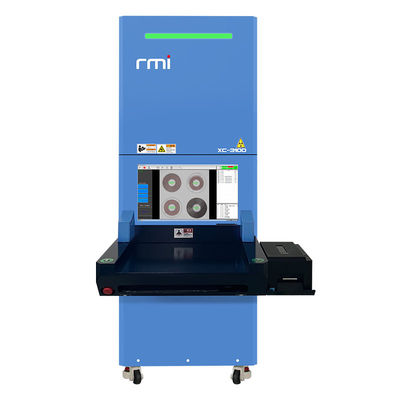

Sistema di conteggio dei componenti
L'XC-3100 con algoritmo avanzato di conteggio intelligenti a raggi X, identifica rapidamente quattro tipi di materiali in 15 secondi con un'efficienza ottimizzata.connessione con scaffalature di stoccaggio intelligenti e sistema di controllo MES, identificare con precisione la quantità di vari materiali elettronici, OCR identificare problemi di qualità come difetti interni, danni,la mancanza e la deformazione degli imballaggi per migliorare ulteriormente la qualità dei prodotti PCBA. Sanjing Intelligent, un professionista e il vostro partner affidabile EMS / PCBA.
