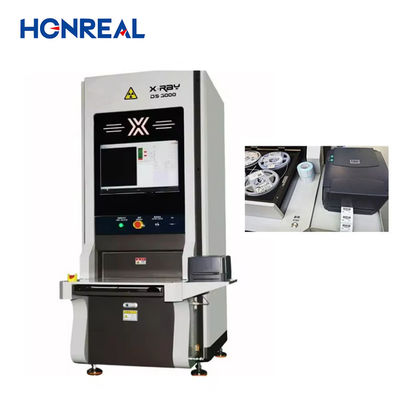

La macchina intelligente X-RAY per il conteggio dei componenti è specificamente progettata per i nastri di nastro offline, il che la rende la soluzione perfetta per i sistemi di conteggio dei componenti di nastro SMT.E' dotato di un algoritmo di conteggio ottimizzato per l'IA che consente l'ispezione puntuale di vari materiali.La macchina può contare fino a quattro pallet di materiale contemporaneamente, rendendola un dispositivo estremamente efficiente e che consente di risparmiare tempo.
La macchina intelligente per il conteggio dei componenti X-RAY è in grado di ispezionare nastri e bobine di dimensioni da 7" ~ 17" con un'altezza di scansione di ≤ 80 mm.La velocità massima di ispezione per nastro e bobina è < 10 s/bobina o 4*7 bobina < 10 sLa macchina è in grado di rilevare componenti di piccole dimensioni fino a 01005 e ha una precisione di ispezione ≥ 99,99%.
La macchina intelligente di conteggio dei componenti X-RAY è dotata di un sistema di conteggio dei componenti che carica automaticamente i dati nel cloud.Questo sistema aggiorna regolarmente il database e si collega al sistema ERP/MES di fabbrica, risparmiando così molto tempo e costi.
Nel complesso, la X-RAY Intelligent Component Counting Machine è un dispositivo efficiente e affidabile perfetto per i nastri offline.ispezione in loco di vari materiali, e il sistema di caricamento automatico dei dati lo rendono una scelta eccellente per i sistemi di conteggio dei componenti SMT Reel.
Requisiti d'uso: dopo aver completato il conteggio diretto della macchina di conteggio intelligente a raggi X, i dati risultanti dal conteggio saranno caricati nel sistema di controllo digitale per l'aggiornamento.
E occasioni di applicazione:
1 resoconto materiale WO 2 inventario LPN singolo 3 inventario iniziale/inventario doppio.
Specificità:
| Specificità generale | |
| Modalità di funzionamento | Off-line |
| Dimensioni ((mm) | 800 ((W) X1380 ((D) X1950 ((H) |
| Peso | Circa 800 kg. |
| Fornitore di alimentazione | 110~220VAC 50/60Hz, 1,5 kW |
| Computer di sistema | |
| PC industriali | PC industriali con processore Intel i7 (64 bit) |
| Sistema operativo | Windows 10 OS |
| Visualizzazione | Display LCD FHD da 27 pollici |
| Sistema di immagazzinamento | |
| RAM: 16GB, HDD: 1TB + SSD: 256G | |
| Accessori inclusi | |
| Scanner di codici a barre portatile | / |
| Stampa di etichette | / |
| Capacità di ispezione | |
| Dimensione del nastro e della bobina | 7" ~ 17" |
| Altezza di scansione | ≤ 80 mm |
| Velocità massima di controllo | 7~17 |
| Nastro e bobina | < 10s/Roll o 4*7 Roll < 10s. |
| Dimensione minima del componente | 01005 |
| Precisione dell'ispezione | ≥ 99,99% |
| Tubo a raggi X | |
| Tipo | Tubo chiuso |
| tensione massima | 50 KV |
| Corrente massima | 1000 μA |
| Dimensione del punto di messa a fuoco | 0.03 mm |
| Sistema di immagini | |
| Tipo | Detettore a pannello piatto (FPD) |
| Distanza di rilevamento efficace: | 430 mmx430 mm |
| Matrice di pixel | 3072*3072 pixel |
| Dimensione dei pixel | 139 μm |
| Frequenza di fotogramma | 6fpsv |
| AD Conversione | 16 bit |
| Pacchetto rilevabile | |
| Chip, ingombri, pacchetti ESD, vassoio JEDEC, tubo, transistor. | |
| Componenti rilevabili | |
|
con un'ampiezza non superiore a 50 mm, FET, vari tipi di resistori, condensatori biliari, connettori rilevabili, di potenza inferiore o uguale a 50 W |
|
| Base di dati | |
| Supporto alla connessione con MES, ERP e WMS Intelligent | |
| Sistema di sicurezza | |
| Norme |
Conforme al regolamento FDA-CDRH CFR 21 1020.40 sottocapitolo per i sistemi a raggi X per armadi. |
| Emissioni di raggi X |
< 1μSv/h (regolamento FDA-CDRH CFR 21 1020).40 di cui alla norma del sottocapitolo < 5μSv/h) |
| Gestione dell'autorità | Sistema di valutazione delle impronte digitali e password. |
| Protezione degli armadi protetti dalle perdite di radiazioni | |
| Misuratore di monitoraggio delle perdite di radiazioni in tempo reale | |
