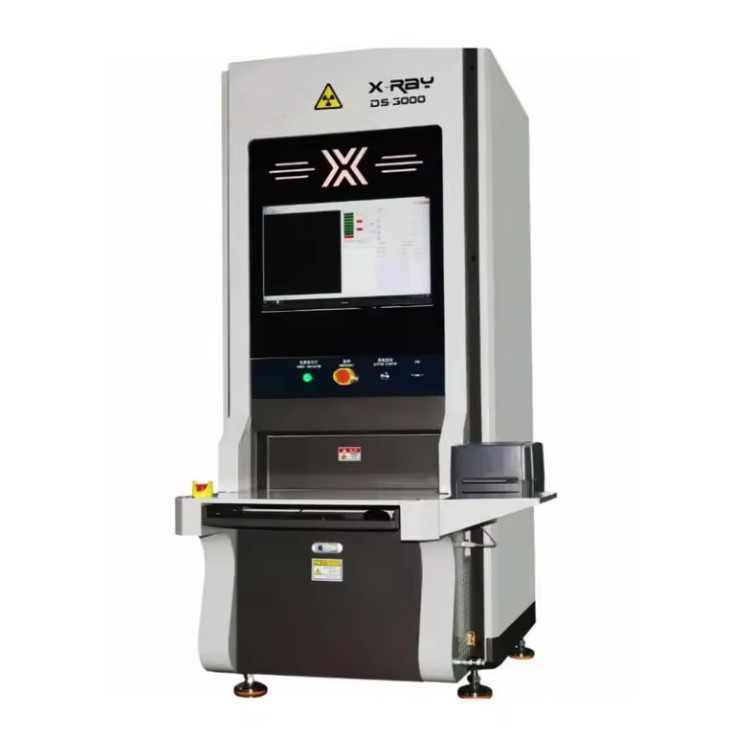

Name: Velocità massima 7' - 17' Capacità di ispezione della macchina di conteggio dei componenti a raggi X min 01005
Brand: Shenzhen Honreal Technology Co.,Ltd
SKU: DS-3000
Price: 42,501.00 USD
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Componenti: Fonte a raggi X, unità di imaging, sistema di elaborazione di immagini per computer, sistema meccani

Funzione: Conteggio automatico dei materiali residui nelle linee di produzione SMT

Base di dati: Supporto alla connessione con MES, ERP e WMS Intelligent

Dimensione: 950*1460*1960 mm

Categoria di prodotto: macchina del raggio di x

Sistema di sicurezza: Conforme al regolamento FDA-CDRH CFR 21 1020.40 sottocapitolo per i sistemi a raggi X per armadi, em

Principio di funzionamento: Prova non distruttiva con differenze di assorbimento dei raggi X

Capacità di ispezione: Dimensione del nastro e del rullo 7" ~ 17", altezza di scansione ≤ 80 mm, velocità massima di ispezi

Evidenziare:

Macchina di conteggio dei componenti a raggi X da 17'

Macchina di conteggio dei componenti a raggi X da 7'

min 01005 Macchina a raggi X

Informazioni di base

Place of Origin: China

Marca: Honreal

Certificazione: CE

Numero di modello: DS-3000

Termini di pagamento e spedizione

Packaging Details: Export wooden box packaging

Delivery Time: 20 work days

Payment Terms: T/T，, Western Union, MoneyGram

Supply Ability: 50 Sets Per Month

Galleria

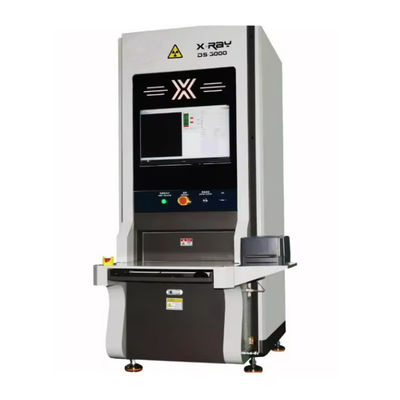

Velocità massima 7' - 17' Capacità di ispezione della macchina di conteggio dei componenti a raggi X min 01005

Descrizione di prodotto

Vantaggi dell'attrezzatura DS-3000

La fonte di raggi X adotta il tubo a raggi X americano VJ, che ha una lunga durata di vita e è privo di manutenzione.Quattro piastre di materiale da 7 pollici o una piastra da 13 a 17 pollici possono essere calcolate contemporaneamenteRiduce significativamente il tempo di conteggio ed evita la manodopera in eccesso. Invece, può assistere altri personale a chiudere o cambiare la linea e ridurre il tempo di commutazione e fermata.

L'uso del contatore intelligente a raggi X comporta in genere i seguenti passaggi:

1. Acquisizione di immagini: cattura o importa l'immagine a raggi X o la scansione da analizzare.

2Preprocessamento: prepara l'immagine per l'analisi applicando le necessarie modifiche, come la riduzione del rumore, l'aumento del contrasto o la taratura dell'immagine.Questo passaggio garantisce la qualità ottimale dell'immagine per un accurato rilevamento e conteggio.

3. Selezione e configurazione degli oggetti: definire gli oggetti o le sostanze specifici da rilevare e contare.o soglie di densità, a seconda degli oggetti bersaglio.

4. Analisi e report: avviare il processo di analisi, consentendo al contatore di rilevare, contare e analizzare gli oggetti all'interno dell'immagine a raggi X.I risultati possono essere visualizzati in tempo reale o salvati per una revisione successiva. generare, se necessario, relazioni che riassumono i risultati.

Interpretazione e processo decisionale: esaminare i risultati analizzati e interpretare le informazioni fornite dal contatore.e eventuali anomalie o irregolarità segnalate.

Requisiti d'uso: dopo aver completato il conteggio diretto della macchina di conteggio intelligente a raggi X, i dati risultanti dal conteggio saranno caricati nel sistema di controllo digitale per l'aggiornamento.
E occasioni di applicazione:
1 resoconto materiale WO 2 inventario LPN singolo 3 inventario iniziale/inventario doppio.

Specificità:

Specificità generale
Modalità di funzionamento	Off-line
Dimensioni ((mm)	800 ((W) X1380 ((D) X1950 ((H)
Peso	Circa 800 kg.
Fornitore di alimentazione	110~220VAC 50/60Hz, 1,5 kW
Computer di sistema
PC industriali	PC industriali con processore Intel i7 (64 bit)
Sistema operativo	Windows 10 OS
Visualizzazione	Display LCD FHD da 27 pollici
Sistema di immagazzinamento
RAM: 16GB, HDD: 1TB + SSD: 256G
Accessori inclusi
Scanner di codici a barre portatile	/
Stampa di etichette	/
Capacità di ispezione
Dimensione del nastro e della bobina	7" ~ 17"
Altezza di scansione	≤ 80 mm
Velocità massima di controllo	7~17
Nastro e bobina	< 10s/Roll o 4*7 Roll < 10s.
Dimensione minima del componente	01005
Precisione dell'ispezione	≥ 99,99%
Tubo a raggi X
Tipo	Tubo chiuso
tensione massima	50 KV
Corrente massima	1000 μA
Dimensione del punto di messa a fuoco	0.03 mm
Sistema di immagini
Tipo	Detettore a pannello piatto (FPD)
Distanza di rilevamento efficace:	430 mmx430 mm
Matrice di pixel	3072*3072 pixel
Dimensione dei pixel	139 μm
Frequenza di fotogramma	6fpsv
AD Conversione	16 bit
Pacchetto rilevabile
Chip, ingombri, pacchetti ESD, vassoio JEDEC, tubo, transistor.
Componenti rilevabili
con un'ampiezza non superiore a 50 mm, FET, vari tipi di resistori, condensatori biliari, connettori rilevabili, di potenza inferiore o uguale a 50 W
Base di dati
Supporto alla connessione con MES, ERP e WMS Intelligent
Sistema di sicurezza
Norme	Conforme al regolamento FDA-CDRH CFR 21 1020.40 sottocapitolo per i sistemi a raggi X per armadi.
Emissioni di raggi X	< 1μSv/h (regolamento FDA-CDRH CFR 21 1020).40 di cui alla norma del sottocapitolo < 5μSv/h)
Gestione dell'autorità	Sistema di valutazione delle impronte digitali e password.
Protezione degli armadi protetti dalle perdite di radiazioni
Misuratore di monitoraggio delle perdite di radiazioni in tempo reale
