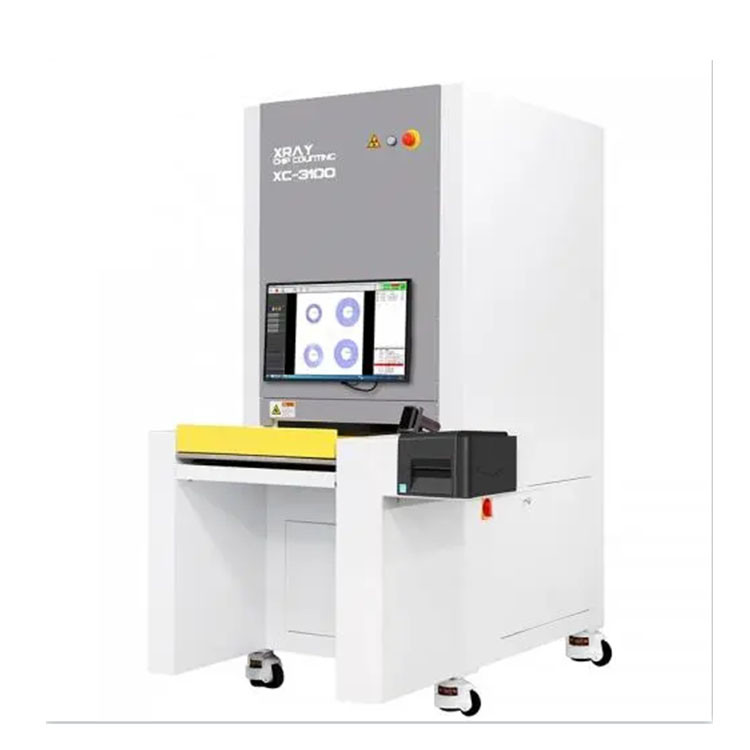

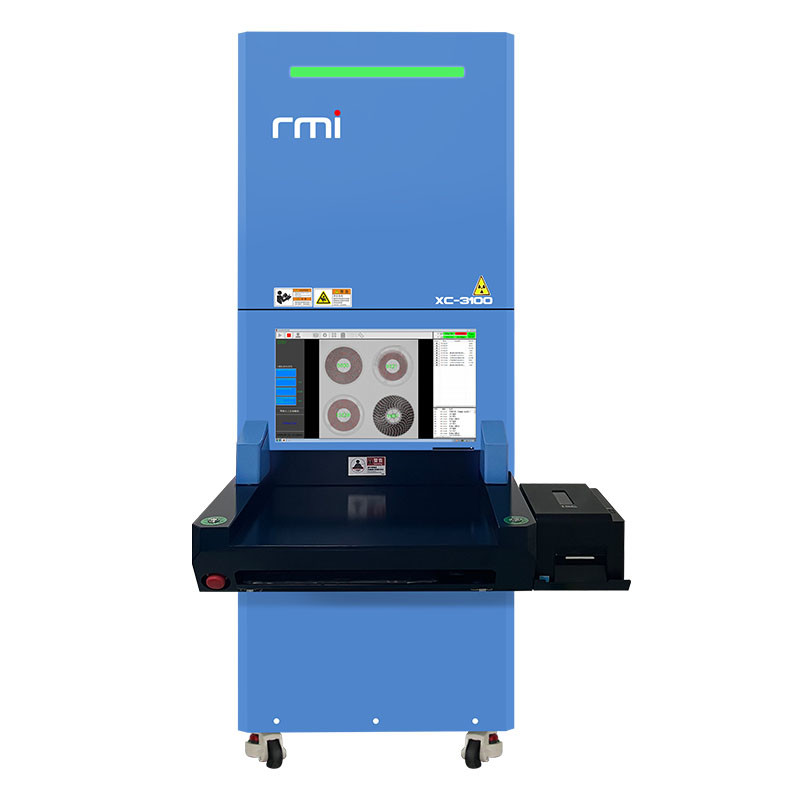

Contatore di componenti a raggi Xutilizza il principio di prospettiva a raggi X e un software di algoritmo sviluppato in modo indipendente con funzione AI, che può calcolare rapidamente e con precisione il numero di materiali nella bobina di materiale.Questo contatore di chip a raggi X ha anche caricamento dati MES e stampa automatica di etichette di materiale. Per raggiungere la funzione di migliorare l'efficienza del lavoro e di risparmiare manodopera.
Specificità:
|
Modello |
XC-3100 |
|
Tipo di tubo |
Tubo chiuso |
|
Risoluzione spaziale |
30 μm |
|
Voltaggio del tubo |
50kv |
|
Corrente del tubo |
1000 μA |
|
Metodo di acquisizione delle immagini |
Imaging digitale a pannello piatto |
|
Accuratezza delle immagini |
139 μm |
|
Dimensione dell' immagine |
430*430 mm |
|
Risoluzione |
3072*3072px |
|
Accuratezza dei pixel |
≤ 2 μm |
|
Velocità di immagine |
5 EDS/s |
|
Leggere i pixel |
20 milioni/pollice |
|
Tasso di falsi positivi (0201) |
≤ 0,01% |
|
Accuratezza |
990,99% (0201) |
|
Potenza |
AC110-220V, 50-60HZ, 1200W |
|
Dimensione (con stampante) |
950*1460*1960 mm |
|
Peso |
450 kg |
1Accuratezza: 99,99% (0201);
2. Tipo di dispositivo minimo compatibile: 01005 (unità: pollice);
3- Velocità massima di puntamento: circa 6-10 secondi/4 piastra
4. calcolato sulla base della dimensione minima di 01005 (unità: pollice) 20.000 punti;
5. 7" vassoio quattro vassoi allo stesso tempo velocità di alimentazione: circa 8 secondi;
6Tempo compreso il carico e lo scarico: circa 11 secondi;
7- supporto a più dimensioni di inventario di materiali (7"~15");
8. con funzione di rilevamento di PCB a raggi X e funzione di rilevamento di altri prodotti assemblati a raggi X;
9. Supporta l'upload automatico dei dati al cloud e la sincronizzazione, aggiorna il database ogni mese, più il tempo è lungo, più è preciso;
10. Un pulsante di funzionamento, intuitiva e facile da usare GUI;
11. Minimizzare i costi di investimento (costo di introduzione supernormale);
12. Alta sicurezza, con certificato CE UE, sistema internazionale di gestione della qualità ISO e certificato AERB per i raggi X.
1. semplice: combinato con concetti internazionali avanzati, facile da comprendere, facile da imparare, facile da mantenere;
2. Risparmio di tempo: la gestione del magazzino è più efficiente, può risparmiare 10-20 volte il costo del tempo;
3- copertura: configurazione hardware importata, basso tasso di guasti in produzione, vita utile superiore a un decennio;
4Sicurezza: sulla base delle regole generali del disegno e del disegno internazionali, il più elevato livello di sicurezza;
5Stabile: software maturo, hardware e processi di produzione di punta garantiscono la stabilità di ciascuna attrezzatura.
Sistema di conteggio dei componenti
Applicare l'algoritmo di conteggio ottimizzato per l'IA per realizzare l'ispezione puntuale di vari materiali: SMD standard, nastro a pezzi, vassoio JEDEC/Matrix, MELF, cappelli in alluminio, Soic, To, BGA/CPU, Tantal,filtri e altre parti. Quattro pallet di materiale possono essere contati contemporaneamente, e richiede solo 8 secondi per completare, che accorcia il tempo di conteggio dei pallet di parti, carica automaticamente i dati al cloud,aggiorna regolarmente la banca dati, e collegamenti con il sistema ERP/MES di fabbrica, risparmiando notevolmente tempo e costi.
