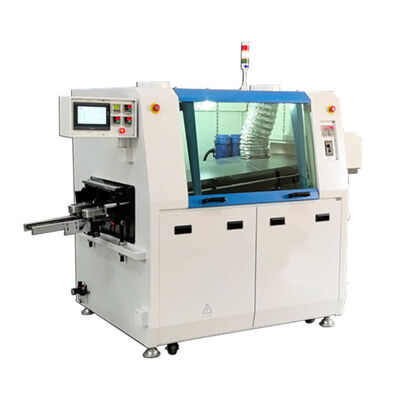

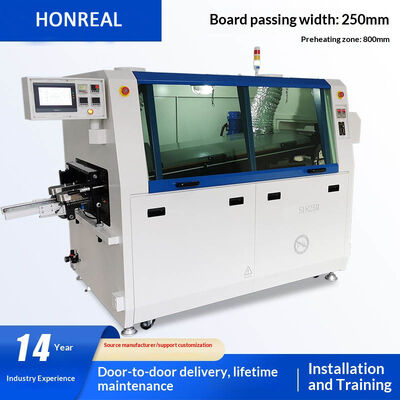

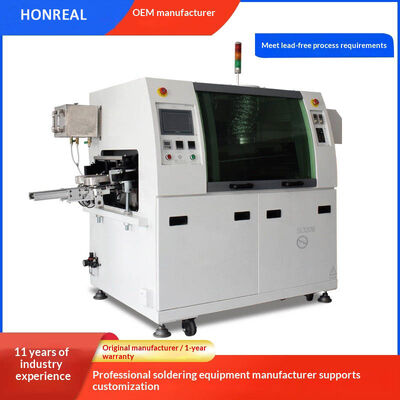

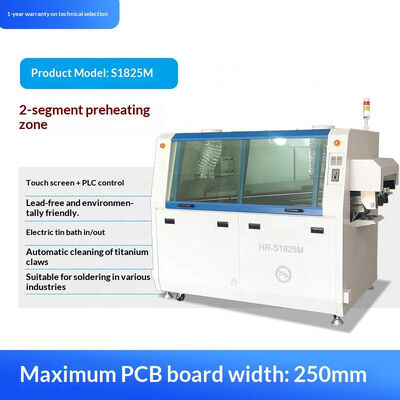

Macchina di saldatura a ondate di PCB a calore a mini-perforazione automatica senza piombo
Specifiche tecniche
| Modello |
Macchina di saldatura a doppia onda senza piombo HR-S1425M |
| Configurazione |
Controllo touch screen, riscaldamento a due fasi a aria calda doppio picco d'onda, funzionamento manuale del forno di stagno, pulizia manuale degli artigli di titanio, oscillazione a spruzzo del motore passo a passo |
| Numero di picchi |
2 picchi |
| Larghezza della tavola |
Massimo 250 mm |
| Capacità del forno di stagno |
180 kg |
| Lunghezza di preriscaldo |
600 mm |
| Altezza del picco |
12 mm |
| Lunghezza del perno del componente della scheda PCB |
10 mm |
| Altezza di trasporto della scheda PCB |
750 ± 20 mm |
| Potenza di avvio |
9KW |
| Potenza di funzionamento |
2 kW |
| Potenza del forno di stagno |
6 kW |
| Potenza di pre riscaldamento |
2 kW |
| Potenza del motore |
0.25KW |
| Metodi di controllo |
Dispositivo touch |
| Dimensioni dello scaffale |
1400*1200*1500 mm |
| Dimensioni esterne |
2200*1200*1600 mm |
| Velocità di trasporto della scheda PCB |
0-1,2 m/min |
| Temperatura della zona di pre riscaldamento |
Temperatura ambiente a 180°C |
| Metodo di riscaldamento |
Aria calda |
| Numero di zone di raffreddamento |
1 |
| Metodo di raffreddamento |
raffreddamento del ventilatore a flusso assiale |
| Temperatura del forno di stagno |
Temperatura ambiente a 300°C |
| Direzione del trasporto |
Da sinistra a destra |
| Metodo di controllo della temperatura |
PID+SSR |
| Modalità di controllo dell'intera macchina |
Mitsubishi PLC + touch screen |
| Capacità di flusso |
Max 5,2L |
| Metodo di spruzzatura |
Motore passo + ST-6 |
| Fonte di alimentazione |
Sistema a 5 fili a 3 fasi, 380V, 50Hz |
| Fornitura d'aria |
4-7 kg/cm2, 12,5 l/min |
| Peso |
600 kg |
Requisiti per le schede PCB
- Limite di altezza dei componenti su un PCB: 90 mm
- Lungozza limite del piede del componente della scheda PCB: 10 mm
- Direzione del trasporto della scheda PCB: da sinistra a destra
Componente dello spray di flusso
Testa di soffiatura:Sistema ST-6 con gamma di spruzzo da 20 a 65 mm, angolo del ventilatore regolabile, altezza dell'ugello regolabile da 50 a 200 mm, portata massima di 60 ml/min
Sistema delle vie aeree:Filtri, valvole di controllo e accessori per tubi importati
Sistema di movimento dell'ugello di spruzzo:Motore passo a passo con controllo intelligente Mitsubishi PLC per la spruzzatura selettiva
Movimento del getto:Motore passo-passo di precisione con rotaia
Sistema di recupero del filtro di flusso:Filtrazione di maglie di filo in acciaio inossidabile utilizzando le caratteristiche del fluido per massimizzare la filtrazione e il recupero del flusso in eccesso
Componente di preriscaldo
Zona di pre riscaldamento estesa:Sistema di pre riscaldamento a aria calda in due fasi con lunghezza totale di 600 mm e controllo indipendente della temperatura
Controllo della temperatura:Controllo PID
Blocco di riscaldamento:Turbina ad aria calda ad alta temperatura con tubo di riscaldamento in ceramica ad alta temperatura proveniente da Taiwan
Modalità di installazione:Progettazione modulare di tipo cassetto per una manutenzione e una riparazione convenienti
Componenti per forni a stagno
Intervallo di temperatura:Temperatura ambiente a 300°C
Movimento del forno di stagno:Funzionamento manuale
Spaziamento prima/seconda onda:20-30 mm
Prima ondata:onde d'urto Baozhun per componenti di montaggio superficiale e componenti a doppio lato
Ventilazione del picco della seconda ondata:Ondata di advezione di Baozun
Progettazione a bassa ossidazione:Residui di stagno di piombo ≤ 2 kg/8h, residui di stagno non di piombo ≤ 1,5 kg/8h (variano in funzione delle impurità delle barre di stagno)
Funzionamento in modalità economica:Controllo del PLC e dell'interruttore fotoelettrico per ridurre gli sprechi inutili
Motore a picco d'onda:Controllo digitale dell'altezza del picco con motore ad alta temperatura di Taiwan TCG Company
Blocco di riscaldamento:Progettazione specializzata di lunga durata con sistema di riscaldamento ad aria calda, relè a stato solido ANV di Taiwan e riscaldamento liquido di stagno a ± 2 °C
Sistema di refrigerazione:Frescamento da ventilatore a flusso assiale a raffreddamento forte
Sistema di trasmissione PCB
Ferrovie di guida:Ferrovie speciali in alluminio resistenti all'usura e di alta resistenza con ferrovie in acciaio inossidabile ad alta temperatura e struttura di compensazione termica
Parallelismo delle rotaie guida:0.5 mm
Regolazione della larghezza:Regolazione manuale della larghezza
Gamba di Catena:Standard di attrezzature a gomma in titanio a doppio gancio ≤2,5 mm
Intervallo di velocità di trasmissione:Unità minima: 1 mm/min; intervallo: 0-2200 mm/min
Diviazione della velocità di trasmissione:Controllo elettronico a circuito chiuso entro 0-10 mm/min
Tensione della catena:Tensione regolabile dei dentini
Motore di trasporto:Taiwan TCG motore da 90 W con protezione per limitatori di sovraccarico
Struttura della macchina
Struttura del corpo:Fusoliera razionalizzata con design elegante e resistente
Struttura delle porte anteriori e posteriori:Strutture completamente chiuse con spazio di manutenzione massimo
Performance di controllo elettrico
Metodo di controllo:Mitsubishi PLC + touch screen
Interfaccia di controllo:Funzionamento semplice e intuitivo con prestazioni stabili
Alarme anomali:Alarme ad alta o bassa temperatura
Protezione contro il controllo della temperatura:Ferma il riscaldamento in caso di guasto del forno di preriscaldamento o di saldatura
Accessori Marchi e modelli
| Nome dell' accessorio |
Marca e modello |
| PLC, touch screen |
Mitsubishi, Controllo Display |
| Motore di trasporto, cambio |
Taiwan TCG monofase 90W, box dentale: 1:120K |
| Artiglio di titanio |
Artigli a doppio gancio speciali in lega di titanio, spessore 1,5 mm |
| Motore per forno di stagno |
Taiwan TCG 3 fasi 4 poli 0,25KW resistente alle alte temperature |
| Relai ausiliario |
OMRON MY2, MY4 |
| Trasformatore di frequenza |
Yatai 0,4 kW |
| Tubo di riscaldamento |
Mostra di Taiwan, importazione di filo nichel-cromo |
| Interruttore fotoelettrico |
24V NPN Swiss Joy |
| Relai a stato solido |
Zuoyi 40A |
| Interruttore di aria |
Chint |
| Contattore CA |
Chint |
| Termocoppia |
Taiwan Panta, isolamento tipo K |
| Tasto di avvio |
Schneider |
| Testa di soffiatura |
ST-6 |
Sistema di servizio
Periodo di responsabilità per difetti:Tutti gli accessori sono dotati di una garanzia gratuita di 1 anno (esclusi i fattori umani)
Non garantito:Manutenzione a vita con servizio retribuito (solo costi di manodopera e materiali)
Requisiti per l'ambiente di lavoro
- Laboratorio ventilato e asciutto con pavimento piatto
- Temperatura ambiente: 5-45°C
- Fornitore di alimentazione stabile e a terra con corrente nominale
Prima di accendere:Verifica la potenza, la messa a terra e le connessioni elettriche.
A proposito di Shenzhen Honreal Technology Co., Ltd.
Impresa nazionale ad alta tecnologia specializzata nella ricerca e sviluppo, produzione e vendita di attrezzature SMT.Il nostro team tecnico esperto si concentra sull'innovazione per soddisfare le diverse esigenze dei clienti attraverso servizi preziosi.
Domande frequenti
D: Come si può garantire la qualità delle vendite?
R: Garantiamo test rigorosi di ogni macchina prima della consegna per garantire prestazioni eccellenti.
D: Com'è la formazione?
A: Gli ingegneri possono essere addestrati presso le nostre strutture o imparare facilmente attraverso i video di formazione forniti e il manuale dell'utente incluso nella macchina.
D: Posso avere il mio logo sul prodotto?
R: Supportiamo pienamente il servizio di logo personalizzato gratuito - basta fornire le vostre esigenze.
D: È difficile usare queste macchine?
R: No, la maggior parte dei clienti impara il funzionamento in 2 giorni.
