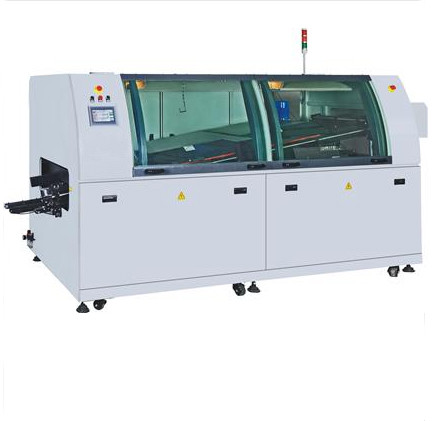

Macchina di saldatura a onde libere di piombo HR-300 LF
STD: controllato da touch screen; OPT: controllato da computer
¤ Adatto a prodotti a bassa densità di componenti/richiesta di elevata produttività
¤ Testa di spruzzo del fluxer a motore trasversale
¤ I giapponesi spruzzano ugelli di molecole sottili
¤ 2 Pre riscaldatori; aria calda + infrarossi
¤ Struttura del pre riscaldatore modulato, conveniente per la manutenzione
¤ SIEMENS PLC+PID a circuito chiuso
¤ Opzioni di SUS 316L/TA1 Titanium Solder Pot
¤ Sgombero manuale di saldatura
¤ Disponibili diverse tipologie di dita di saldatura
¤ Inclinazione di 4-7° regolabile
¤ Pulizzatore automatico delle dita
¤ raffreddamento dell'aria naturale a flusso incrociato
¤ STD: controllato da touch screen; OPT: controllato da computer
| Modello | HR-300LF | schermo touch HR-300LF |
| Dimensione della macchina | L3750 × w1350 × H1550 mm | L3750 × W1350 × H1550 mm |
| Peso | 800 kg | |
| Colore | Grigio per computer | |
| Generale | ||
| Controllo principale | Controllo PC+PLC | Controllo touch panel |
| Precaldatori | 2 | |
| Zona di raffreddamento | 1 | |
| Riscaldamento del gradiente di pendenza | Aria naturale raffreddata:3-4° C/sec | |
| Requisito per i gas di scarico | ≥ 3m'/sec × 2 | |
| Necessità di aria compressa | > 4 kg/cm2 | |
| Requisito di potenza | 3 Fase 5 Cavi 38oVac 50/60 Hz | |
| Consumo iniziale | ≤ 20 kW | |
| Consumo costante | ≤ 7 kW | |
| Tempo di accelerazione |
Pre-scaldo: circa 15 minuti. Saldatura: circa 90 minuti |
|
| Punto di riferimento di temperatura |
Precalore: temperatura ambiente 200° C Pottina di saldatura: temperatura ambiente - 300 ° C |
|
| Controllo della temperatura | Controllo PID a circuito chiuso | |
| Precisione della temperatura | ± 1°C | |
| Temperatura attraverso la deviazione | ± 2°C | |
| Flusso d'aria calda | Circa 50CFM | |
| Larghezza del processo | 50-300 mm | |
| Altezza del processo | 750 mm±30 mm | |
| Velocità del trasportatore | 0-1800 mm/min | |
| Distanziazione del prodotto |
Riferimento alle scanalature; Lato superiore ≥ 100 mm;Lato inferiore ≥ 15 mm |
|
| Fluxer | ||
| Testa di spruzzatura trasversale | SMC Azionamento pneumatico del cilindro | |
| Dimensione molecolare | 20-40 micron | |
| Diametro dell'ugello di flusso | 1.3 mm | |
| Capacità di flusso | 20 litri | |
| Pottarello di saldatura | ||
| Capacità della pentola | 300 kg | |
| Materiale da vaso |
Acciaio inossidabile 316L (Opzione: Titanio TA1) |
|
| Spostamento delle onde | Tra Chip e Lambda 36mm | |
| Importo lordo | 00,19-0,21 kg/ora | |
Dettagli:
Sistema di pre riscaldamento:
1Il pre-riscaldatore è una cassa di riscaldamento composta da acciai inossidabili.Gli elementi di riscaldamento sono disposti all'interno della cassa e un sensore è posizionato sul soffitto della cassa per rilevare la temperatura in modo preciso.
2Tale pre riscaldatore ha lo scopo di riscaldare rapidamente i PCB rivestiti di resina e di attivare il flusso per rimuovere i contaminanti (strati ossidati, macchie di olio, ecc.) sui giunti, le superfici metalliche e i condotti dei componenti.Così facendo il flusso in pieno giocoQuesto processo evapora anche l'umidità contenuta nel flusso, rimuove i solventi volatili e riduce le bolle durante la saldatura.può aumentare la temperatura sia dei PCB che dei componenti per prevenire la deformazione dei PCB a causa di un improvviso aumento della temperatura durante la saldatura e il danneggiamento dei componenti a causa di un aumento troppo rapido della temperatura.
Manutenzione giornaliera:
(1) Controllare regolarmente se la tensione della fonte di alimentazione è normale o meno.
(2) Se la temperatura del pre riscaldatore è troppo elevata a causa di anomalie,il sistema di controllo taglierà automaticamente la fonte di alimentazione del pre-riscaldatore e l'allarme verrà attivato per proteggere il nostro regolatore di temperatura e gli elementi di riscaldamentoSe le temperature indicate dal termometro oscillano troppo violentemente e non possono raggiungere un livello stabile,la ragione può essere che i limiti di avvertimento sono impostati troppo bassi (e di conseguenza dovrebbero essere reimpostati su valori più elevati) o che gli interruttori senza contatto sono rotti
D: Come si può garantire la qualità delle vendite?
R: Garantiamo che ogni serie di macchine sia sottoposta a rigorosi test prima di essere consegnate, per garantire le eccellenti prestazioni di tutti i prodotti.
D: Come va la formazione?
A: Dopo aver acquistato le nostre macchine, i vostri ingegneri possono andare alla nostra azienda o è così facile da gestire
la macchina secondo il video di addestramento e il manuale dell'utente, il manuale dell'utente verrà fornito con la macchina.
D: Vorrei chiederle se è possibile avere il mio logo sul prodotto.
Speriamo sappiate che la nostra azienda supporta perfettamente il servizio di logo personalizzato, lo facciamo.
D: È difficile usare queste macchine?
R: No, non è affatto difficile. Per i nostri precedenti clienti, al massimo 2 giorni sono sufficienti per imparare a usare le macchine.
