Macchine di saldatura a onde automatiche
Macchine per la saldatura a ondate di PCB HR-300E:
● Disegno di aspetto semplificato, porta scorrevole di vetro spaziosa, facile da osservare e da mantenere; colore armonioso, concetto di design incentrato sulle persone.
● Touch screen, facile da usare.
● Il flusso viene atomizzato dalla pistola di spruzzo importata e la modalità di ricambio è un motore passo a passo.
● Sistema di tracciamento automatico degli spruzzi, area di spruzzo e tempo si regola automaticamente con la dimensione del PCB e ha la funzione di pistola di spruzzo di pulizia automatica.
● Il riscaldatore adotta una progettazione modulare di riscaldamento indipendente, con spazio di riscaldamento sufficiente, una compensazione termica efficiente e un riscaldamento sufficiente e uniforme.
● Il sistema di forno a stagno adotta modalità di riscaldamento esterno, design a cresta d'onda vicina, angolo di manovra regolabile e modalità di funzionamento standard e di risparmio energetico opzionale.e può raccogliere automaticamenteFacile da pulire.
● Il forno a stagno è un forno che protegge l'ambiente, risparmia energia, ha un'elevata efficienza e una temperatura stabile.
● La cresta d'onda adotta la tecnologia di controllo della conversione di frequenza, un controllo altamente indipendente, un funzionamento semplice e un display digitale.
● La data e l'ora possono essere impostate in base alle esigenze di funzionamento per l'avvio e l'arresto automatici.
● Con funzione di conteggio automatico del PCB, conveniente per la gestione della produzione.
● È dotato di allarme acustico e luminoso, comando di testo e funzione di arresto di emergenza.
● Sistema di controllo PLC e touchscreen.
● La saldatura è fatta di titanio, capace al 100% di essere saldata senza piombo.
● Il cliente può scegliere il dito "L" per pallet, o il dito a doppio gancio per pcb.
| HR-300E - Specificativi | |
| Modello | HR-300E |
| Larghezza del PCB | 50-400 mm |
| Capacità di saldatura | 250 kg |
| Potenza di marcia/potenza generale | 9-10 kW/18 kW |
| Dimensione | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| Peso netto | 800 kg |
| Sistema di controllo | Touchscreen + PLC |
| Motore trasportatore | 3Ph 220V, 90W |
| Velocità del trasportatore | 200MM-1800MM/min |
| Capacità di flusso | 60,5 litri |
| Capacità alcolica | 40,5 litri |
| Direzione del trasportatore PCB | Da sinistra a destra |
| Metodo di spruzzatura | motore passo a passo, rotaia lineare e spruzzatore mobile a scorrimento |
| Spruzzatore | Giappone ST-6 |
| Zona di pre riscaldamento | 1 singola zona di preriscaldamento inferiore |
| Potenza di pre riscaldamento | 7.5kw/zona |
| Materiale di saldatura | Completamente Ti |
| Caldaia di saldatura | di ferro fuso |
| Potenza di riscaldamento | 1.2KW*7PCS |
| Numero d'onda | onde doppie |
| Tipo di onda | Prima ondata di turbolenza e seconda ondata di Lambda |
| Tempo di fusione | 60 minuti |
| Scala di soldaggio | Manuale |
| Pottina di saldatura in&out | a motore |
| Pompa per la pulizia delle dita | 1PH 220V 10W |
| Tipo di dita | Con doppio gancio |
| Materiale per le dita | Ti |
| Angolo di saldatura | 5-7° |
| Fornitura d'aria | 3-5BAR |
| Fornitore di alimentazione | 3PH 380V 50HZ |

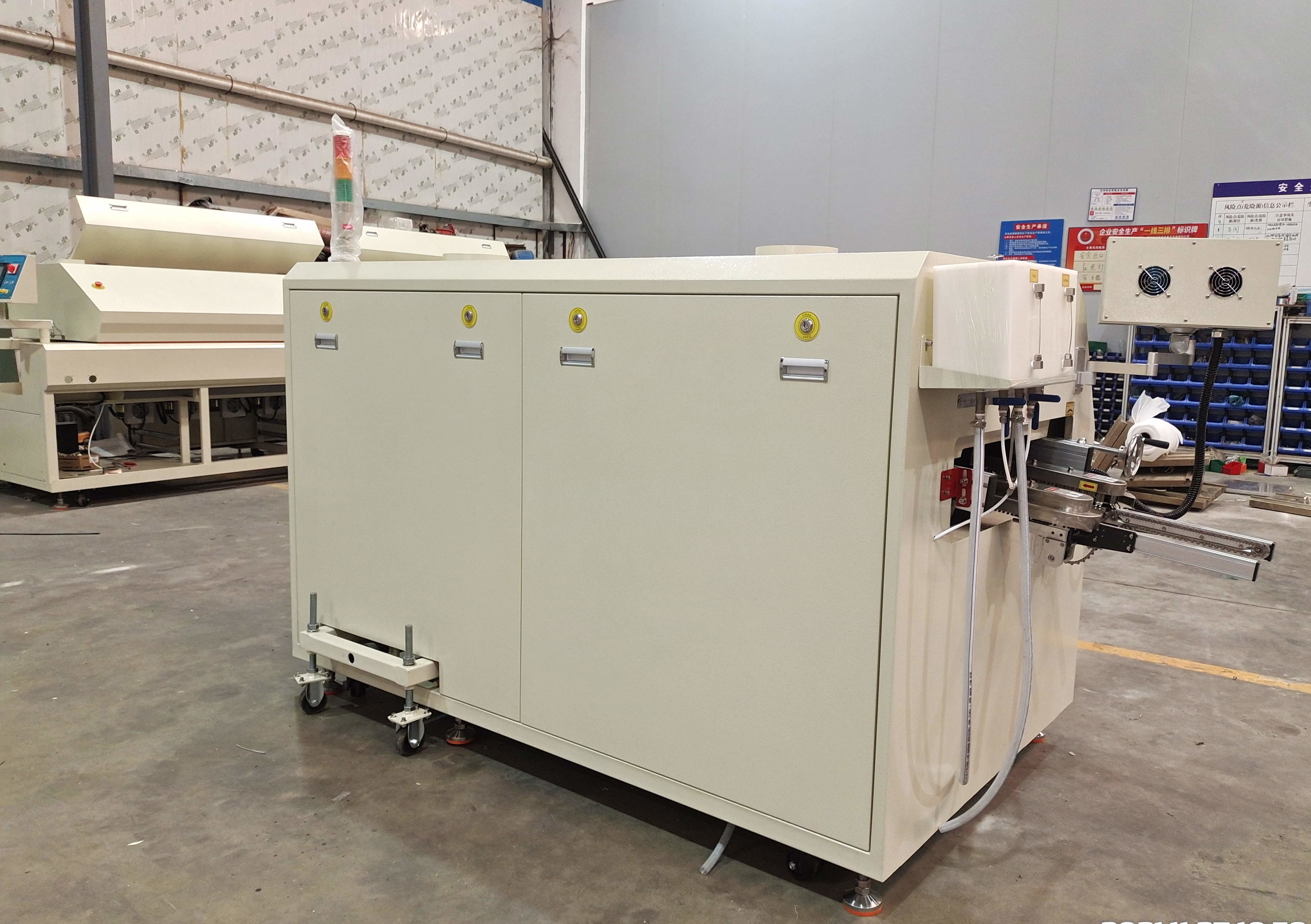

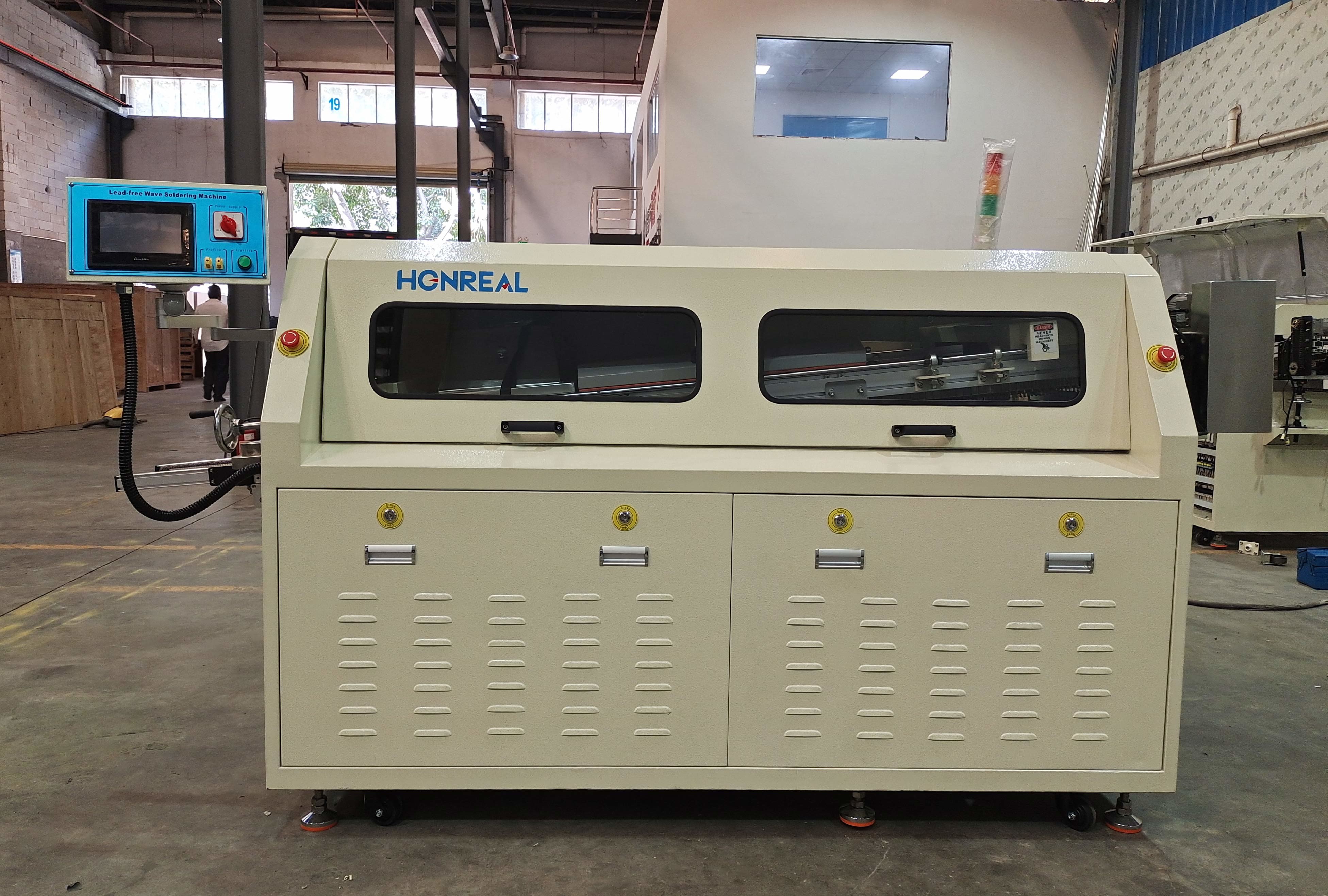

Foto mostra:
Sito di installazione:
1. Operare la macchina in un ambiente limpido e ventilato per evitare che la polvere o altre sostanze influenzino la qualità della saldatura;
2. Non installare la macchina vicino a fonti di interferenza elettrica o magnetica;
3Non lasciare che l'ingresso e l'uscita della macchina siano di fronte a un ventilatore o a una finestra con vento durante l'installazione.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
