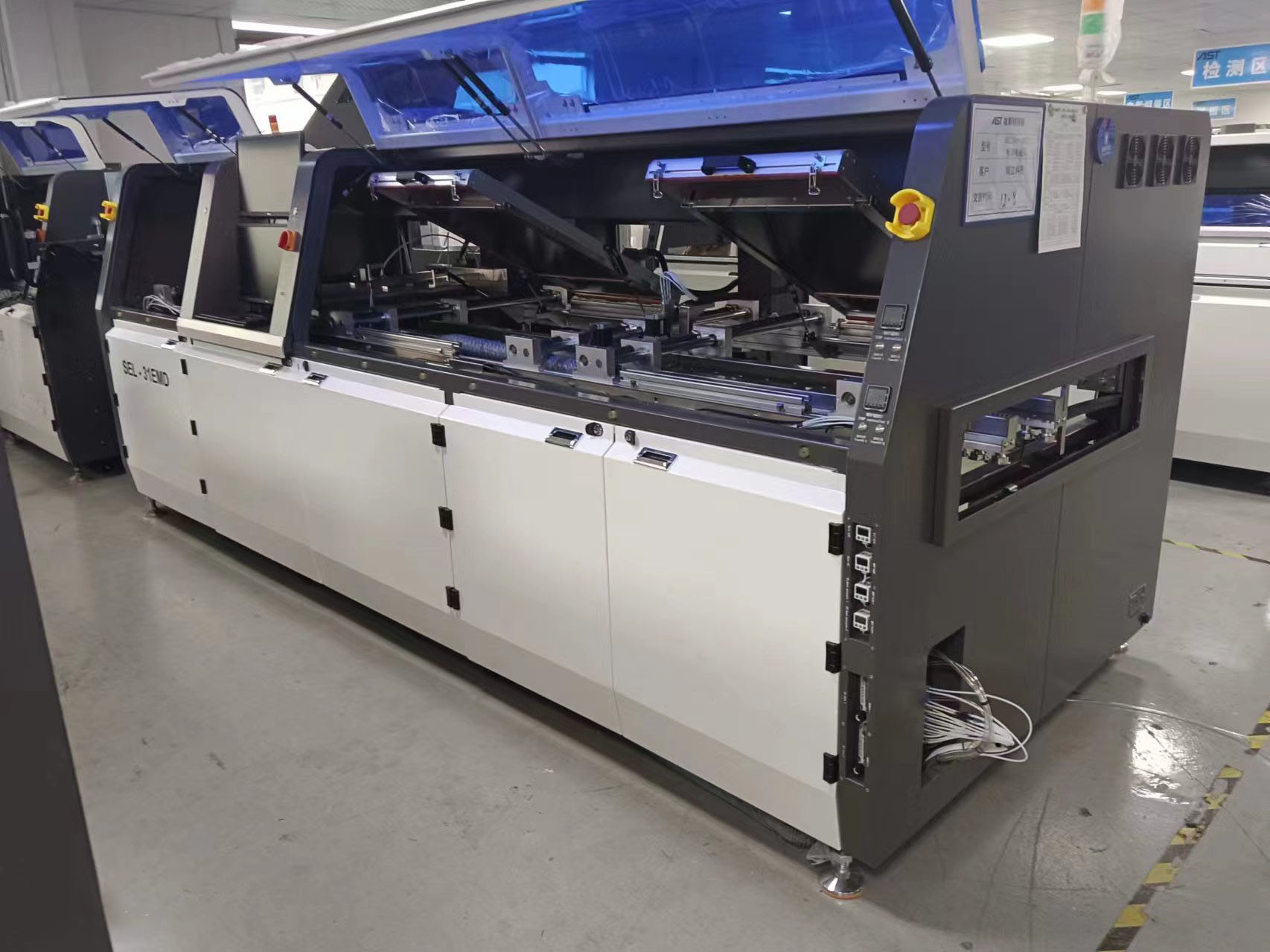

Con il controllo completo del PC, la macchina di saldatura a onde selettiva SMT consente un controllo preciso e una personalizzazione del processo di saldatura.Questo garantisce che ogni componente sia saldato con la massima precisione e consistenza, che si traduce in prodotti finiti di alta qualità.
La macchina di saldatura a onde SMT ha una dimensione massima di portatore di L450 X W500MM, che la rende adatta per una vasta gamma di componenti elettronici.05 mm assicura che ogni componente sia posizionato e saldato con precisione, riducendo al minimo il rischio di difetti e garantendo la massima qualità possibile.
Con dimensioni L2550 X W1480 X H1665mm, la macchina di saldatura a onde selettiva SMT è una macchina compatta e versatile che può essere utilizzata per una vasta gamma di applicazioni di saldatura.Se hai bisogno di una macchina di saldatura a onde selettiva a doppia pentola per la produzione su larga scala o una piccola saldatura a onde selettiva offline per progetti più piccoliQuesta macchina è la scelta perfetta.
| Nome della macchina | SEL-31 |
| Generale | |
| dimensione | L2550 X W1480 X H1665 |
| potenza generale | 16 kW |
| potenza di consumo | 4 - 8 kW |
| alimentazione elettrica | di potenza superiore a 50 W |
| Peso netto | 1500 kg |
| fonte di aria ricaricabile | 3-5BAR |
| flusso di N2 richiesto e purezza | 3 m3/ora, purezza> 99,998% |
| esigibile stancante | 600-1000CMB/h |
| controllo e trasportatore | |
| controllo | Controllo PC industriale + PLC |
| larghezza del trasportatore | 100-600MM |
| tipo di trasportatore | Trasporto ferroviario a catena di sezioni di spruzzatura e di pre riscaldamento, trasporto di rulli di sezioni di saldatura |
| Direzione del trasportatore PCB | Sinistra a destra o destra sinistra |
| convogliatore | Ferrovie in alluminio |
| altezza del trasportatore | 900+/-30 mm |
| Tavola delle mozioni | |
| asse di movimento | X, Y, Z |
| controllo del movimento | Servocontrollo a circuito chiuso |
| precisione della posizione | + / - 0,05 mm |
| fiamma | saldatura di metalli |
| Gestione dei flussi | |
| ugello di flusso | Giappone Lumina |
| durata dell'ugello | acciaio inossidabile |
| capacità del serbatoio di flusso | 1 litro |
| Capacità del serbatoio di alcool | 1 litro |
| Precalore | |
| metodo di pre riscaldamento | aria calda in alto, riscaldatore infrarosso in basso |
| potenza del riscaldatore | 6 kW |
| intervallo di temperatura | 25-240°C |
| Pottarello di saldatura | |
| numero di pentola standard | 1 PCS |
| capacità di saldatura | 13 kg / saldatore |
| intervallo di temperatura della saldatura | PID |
| tempo di fusione | 30 minuti. |
| temperatura massima della saldatura | 350 C |
| caldaia della saldatura | 1.5kw/ saldatore |
| Nozzolo di saldatura | |
| tenuezza dell'ugello | personalizzato |
| materiale | leghe ad alto tenore di carbonio |
| ugello con apparecchiatura standard | 5pcs dotati di barriere di sicurezza (2,5mm/3,0mm/4,0mm/5,0mm/6,0m) |
| Gestione del N2 | |
| riscaldatore N2 | equipaggiato in modo standard |
| Intervallo di temperatura di N2 | 0 - 350 C |
| Consumo di N2 | 1 - 3 m3 /h / ugello |
Le macchine standard includono:
| 序号Seria | 名称Item | 内容content | NumeroQuantità |
| 1 | Sistema di controllo Sistema di controllo | PC e monitor | 1 set |
| 实时监控摄像头 Live sulla telecamera del monitor | |||
| 控制器及控制卡 controllo del movimento | |||
| 2 |
Sistema di movimento di piattaforma (spruzzo usato) |
Tutti gli assi della piattaforma |
1 set
|
| 两轴全配滚珠丝杆及直线导轨2 asse dotato di vite a sfera e rotaia lineare | |||
| 两轴全配伺服电机及伺服驱动器2 assi dotati di servomotore e driver | |||
| 3 | 选择性喷雾系统Sistema di flusso | 进口喷射 进口喷射 进口喷射 |
1 set
|
| 助剂 flux tank (serbatoio di scarico) | |||
| 喷雾气控制流动气动系统 sistema pneumatico a controllo del flusso di aria | |||
| 喷嘴自动清洁系统Nozzle sistema di pulizia automatica | |||
| 4 | 预热系统sistema di riscaldamento | 热风上预热, 红外射灯下预热 Precalda l'aria calda, riscaldatore infrarosso in fondo |
1 set
|
| 5 |
Sistema di movimento di piattaforma (fornace di stagno) |
Tutti i gruppi di tre assi |
1 set
|
| tre assi a rotaia integrale a fune e tre assi a rotaia retta dotati di vite a sfera e di rotaie lineari | |||
| 3 assi, con motore servomotore e conducente | |||
| 6 | 选择性 接锡炉Solding pot | 15 kgCiocaio di legno, 叶轮, 流道,伺服系统15 kg capacità saldatore, motore |
1 set
|
| Sistema di allarme di temperatura superiore al livello di calore | |||
| Sistema di controllo della temperatura della saldatura | |||
| Sistema di riscaldamento in linea | |||
| 标配5个 接喷嘴 (内径 4mm x 3pcs, 5mm,6mm) ugello di saldatura standard | |||
| 7 |
运输部份 Sistema di trasporto |
前后运输导轨独立步进驱动 (喷雾预热段)Azionamento a passo indipendente della rotaia guida di trasporto anteriore e posteriore (sezione di preriscaldamento a spruzzo) |
1 set
|
| 前后链条 运输导轨 ((喷雾预热段) Guida del trasporto della catena anteriore e posteriore (sezione di preriscaldamento a spruzzo) | |||
| Dispositivo di blocco della piastra PCB 喷雾段,预热段Sezione di spruzzo del dispositivo di blocco della piastra PCB, sezione di pre riscaldamento | |||
| 前后运输导轨独立步进驱动 ((锡炉段) Azionamento a passo indipendente della rotaia guida di trasporto anteriore e posteriore (sezione di saldatura in latta) | |||
| 前后滚轮运输导轨 (锡炉段) Guida di trasporto del rullo anteriore e posteriore (sezione di saldatura di stagno) | |||
| Dispositivo di blocco della piastra PCB | |||
| Dispositivo di fissaggio laterale del PCB | |||
| 8 | 机器 体Cassetto della macchina | 机架及表面喷粉机机框架/cover & painting |
1 set
|
La saldatrice a onde selettive SMT è un'apparecchiatura altamente avanzata e affidabile che richiede una manutenzione minima.Offriamo un supporto tecnico e servizi di prodotto completi per garantire che la tua macchina sia in funzione il più presto possibile.
Il nostro team di esperti tecnici è disponibile per fornire assistenza tecnica remota via telefono o e-mail..
Il nostro obiettivo è garantire che la vostra SMT Selective Wave Soldering Machine funzioni al massimo delle sue prestazioni, riducendo al minimo i tempi di fermo e ottimizzando l'efficienza della produzione.Contattaci oggi per saperne di più sul nostro prodotto supporto tecnico e servizi.
