Perche' usiamo la saldatrice ad onde selettive?
Sebbene alcuni componenti possano essere saldati attraverso il processo THT, alcuni componenti ad alta capacità e a tono sottile sono difficili da soddisfare.
La penetrazione di stagno della saldatrice a onde può raggiungere solo il 75%, ma le saldatrici a onde selettive con sistema di saldatura selettiva possono raggiungere il tasso di penetrazione del 100%.

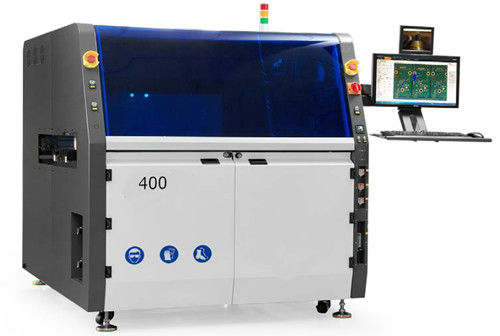

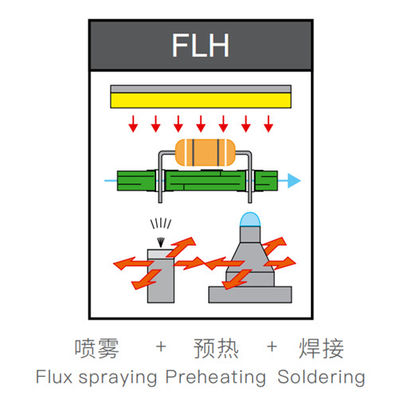

HR-400CL'impianto di saldatura selettiva si combina con il modulo di spruzzo del flusso, il modulo di pre riscaldamento, il modulo di saldatura, il design integrato e la libera espansione.che può risparmiare molto flussoIl riscaldamento utilizza aria calda e infrarossi di fondo, può rapidamente evaporare l'umidità del flusso e portare la scheda PCB a una certa temperatura,in modo che il PCB non venga sottoposto a riscaldamento per urto quando è a contatto con la saldatura liquidaIl modulo di saldatura può essere utilizzato in una sola o in due saldature secondo le esigenze del cliente.Con la tecnologia di punta e la progettazione modulareHR-400Ccon un'unità di accensione superiore a 50 mm,HR-400Cla macchina di saldatura selettiva soddisfa le più elevate esigenze di flessibilità e di throughput
Ora la macchina di saldatura selettiva è ampiamente utilizzata nell'industria automobilistica, medica, militare, ecc., eHR-400CLa saldatrice a onde selettiva sarà la scelta migliore.
Parametri tecnici:
| Nome della macchina | SELPOT-400 | |
| Generale | ||
| dimensione | L1520mm X W1650mm X H1650mm | |
| potenza generale | 18 kW | |
| potenza di consumo | 5-7kw | |
| alimentazione elettrica | di potenza superiore a 50 W | |
| Peso netto | 1200 kg | |
| fonte di aria ricaricabile | 0.4-0.6MPa | |
| flusso d'aria richiesto | 8-12L/min | |
| pressione di N2 richiesta | 0.4-0.6MPa | |
| flusso di N2 richiesto | più di 2 metri cubi all'ora | |
| Purezza di N2 richiesta | > 99,998% | |
| esigibile stancante | 500-800 CMB/h | |
| portatore o PCB | ||
| portatore | secondo il prodotto | |
| dimensione massima del vettore | L400 x W400 mm | |
| Spessore del PCB | 0.2 mm-----6 mm | |
| bordo del pcb | di larghezza uguale o superiore a 5 mm | |
| controllo e trasportatore | ||
| controllo | PC industriali | |

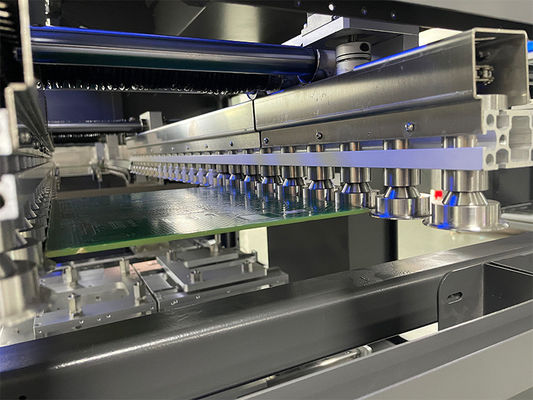

| larghezza del trasportatore | 100-400 mm | |
| tipo di trasportatore | SUS roller | |
| spessore del trasportatore | 2-6 mm (spessore del bordo o spessore del supporto) | |
| Direzione del trasportatore PCB | Da sinistra a destra | |
| Disponibilità verso l'alto del trasportatore PCB | 100 mm | |
| Disponibilità di fondo del trasportatore PCB | 30 mm | |
| carico del trasportatore | < 10 kg | |
| convogliatore | Ferrovie in alluminio | |
| altezza del trasportatore | 900+/-30 mm | |
| Tavola delle mozioni | ||
| asse di movimento | X, Y, Z | |
| controllo del movimento | Servocontrollo a circuito chiuso | |
| motore di movimento | Servomotore Panasonic | |
| Vattone a sfera | Hiwin | |
| precisione della posizione | + / - 0,05 mm | |
| telaio | saldatura di metalli | |
| Gestione dei flussi | ||
| ugello di flusso | Giappone Lumina | |
| durata dell'ugello | acciaio inossidabile | |
| capacità del serbatoio di flusso | 3L | |
| serbatoio di flusso | serbatoio a pressione | |
| Capacità del serbatoio di alcool | 1 litro | |
| serbatoio di alcol | serbatoio a pressione | |
| Precalore | ||
| metodo di pre riscaldamento | riscaldamento IR superiore | |
| potenza del riscaldatore | 13.5kw | |
| intervallo di temperatura | 25-240°C | |
| saldatore | ||
| numero di pentola standard | 1pc | |
| capacità di saldatura | 13 kg / saldatore (pompa elettromagnetica) | |
| controllo della temperatura della saldatura | PID | |
| tempo di fusione | 20-30 minuti | |
| temperatura massima della saldatura | 350 °C | |
| caldaia della saldatura | 1.2kw | |
| Fuoco di saldatura | ||
| Fusoliera | personalizzato | |
| materiale | leghe ad alto tenore di carbonio | |
| ugello con apparecchiatura standard | 5pcs/pot di saldatura (il diametro interno dell'ugello 2,5mm, 3mm, 4mm, 5mm,6mm) | |
| Gestione del N2 | ||
| riscaldatore N2 | equipaggiato in modo standard | |
| ID Intervallo di temperatura N2 | 0- 350 C | |
| Consumo di N2 | 2 m3 /h / ugello |
|
La macchina di saldatura a onde SMT è un prodotto elettronico all'avanguardia progettato per soddisfare le esigenze specifiche dell'industria manifatturiera dell'elettronica.
Il nostro supporto tecnico e i nostri servizi di prodotto includono:
Il nostro team di tecnici esperti è dedicato a fornire un eccellente servizio clienti e garantire che la vostra SMT Selective Wave Soldering Machine funzioni con la massima efficienza.
