Sistemi di saldatura a onde selettive a bassa qualità e a basso costo in linea
La saldatura a onde selettiva è una forma speciale di saldatura a onde inventata per soddisfare i requisiti di sviluppo della saldatura a fori.È principalmente adatto per la saldatura di componenti a fori in prodotti elettronici di fascia altaPer esempio: prodotti elettronici militari, elettronica automobilistica, prodotti di alimentazione a commutazione e altre industrie che richiedono una maggiore affidabilità della saldatura.
Vantaggioso:
1.Modello integrato completamente funzionale, tutta la piattaforma di movimento integrata spruzzo e saldatura, spazio compatto.
2Piastra di PCB fissata, piattaforma di spruzzo e saldatura in movimento.
3.Alta qualità della saldatura, migliorando notevolmente la velocità di passaggio della saldatura.
4Progettazione modulare del trasporto online SMEMA, supporto ai clienti per la formazione di linee flessibili.
5Tutti i parametri possono essere impostati in PC e salvati nel menu PCB, come percorso di movimento, temperatura della saldatura, tipo di flusso, tipo di saldatura, temperatura n2 ecc.migliore tracciabilità e facile ottenimento di qualità di saldatura ripetuta.
| Nome della macchina | SELPOT-400 | |
| Generale | ||
| dimensione | L1520mm X W1650mm X H1650mm | |
| potenza generale | 18 kW | |
| potenza di consumo | 5-7kw | |
| alimentazione elettrica | di potenza superiore a 50 W | |
| Peso netto | 1200 kg | |
| fonte di aria ricaricabile | 0.4-0.6MPa | |
| flusso d'aria richiesto | 8-12L/min | |
| pressione di N2 richiesta | 0.4-0.6MPa | |
| flusso di N2 richiesto | più di 2 metri cubi all'ora | |
| Purezza di N2 richiesta | > 99,998% | |
| esigibile stancante | 500-800 CMB/h | |
| portatore o PCB | ||
| portatore | secondo il prodotto | |
| dimensione massima del vettore | L400 x W400 mm | |
| Spessore del PCB | 0.2 mm-----6 mm | |
| bordo del pcb | di larghezza uguale o superiore a 5 mm | |
| controllo e trasportatore | ||
| controllo | PC industriali | |
| larghezza del trasportatore | 100-400 mm | |
| tipo di trasportatore | SUS roller | |
| spessore del trasportatore | 2-6 mm (spessore del bordo o spessore del supporto) | |
| Direzione del trasportatore PCB | Da sinistra a destra | |
| Disponibilità verso l'alto del trasportatore PCB | 100 mm | |
| Disponibilità di fondo del trasportatore PCB | 30 mm | |
| carico del trasportatore | < 10 kg | |
| convogliatore | Ferrovie in alluminio | |
| altezza del trasportatore | 900+/-30 mm | |
| Tavola delle mozioni | ||
| asse di movimento | X, Y, Z | |
| controllo del movimento | Servocontrollo a circuito chiuso | |
| motore di movimento | Servomotore Panasonic | |
| Vattone a sfera | Hiwin | |
| precisione della posizione | + / - 0,05 mm | |
| telaio | saldatura di metalli | |
| Gestione dei flussi | ||
| ugello di flusso | Giappone Lumina | |
| durata dell'ugello | acciaio inossidabile | |
| capacità del serbatoio di flusso | 3L | |
| serbatoio di flusso | serbatoio a pressione | |
| Capacità del serbatoio di alcool | 1 litro | |
| serbatoio di alcol | serbatoio a pressione | |
| Precalore | ||
| metodo di pre riscaldamento | riscaldamento IR superiore | |
| potenza del riscaldatore | 13.5kw | |
| intervallo di temperatura | 25-240°C | |
| saldatore | ||
| numero di pentola standard | 1pc | |
| capacità di saldatura | 13 kg / saldatore (pompa elettromagnetica) | |
| controllo della temperatura della saldatura | PID | |
| tempo di fusione | 20-30 minuti | |
| temperatura massima della saldatura | 350 °C | |
| caldaia della saldatura | 1.2kw | |
| Fuoco di saldatura | ||
| Fusoliera | personalizzato | |
| materiale | leghe ad alto tenore di carbonio | |
| ugello con apparecchiatura standard | 5pcs/pot di saldatura (il diametro interno dell'ugello 2,5mm, 3mm, 4mm, 5mm,6mm) | |
| Gestione del N2 | ||
| riscaldatore N2 | equipaggiato in modo standard | |
| ID Intervallo di temperatura N2 | 0- 350 C | |
| Consumo di N2 | 2 m3 /h / ugello | |

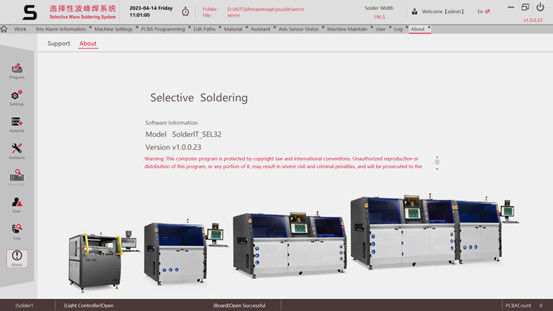

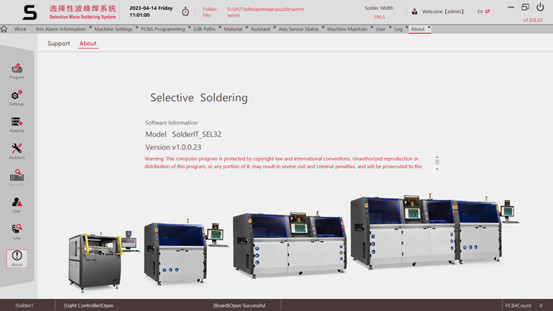

Dettagli:
1.Configurazione minima
Il processore non è inferiore a 2,0 GHz, lo spazio di archiviazione interno non è inferiore a 4 GB, lo spazio libero sul disco non è inferiore a 16 GB.
2. Raccomanda la configurazione
Processore quad-core 1.8GHz, memoria interna 8G, spazio su disco sinistro 512GB, scheda di rete gigabit.
3.Risoluzione dello schermo
1920 * 1080 (necessario)
Sistema operativo:Win7 64 bit,Win10 64 bit
