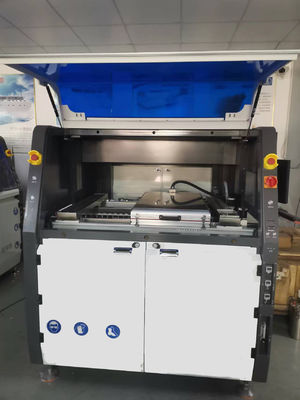

Smt Full Automatic DIP Lead Free Flux Spray Preheating Pcb Saldatura saldatore a onde selettive
La saldatura a onde selettive è una forma speciale di saldatura inventata per soddisfare i requisiti della moderna tecnologia di saldatura.la macchina può specificamente spruzzare e saldare le giunture di saldatura per che bisogno di flusso di spruzzatura, e non solo l'efficienza e l'affidabilità della saldatura sono superiori a quelle della saldatura manuale, ma anche il costo della saldatura è inferiore alla saldatura a onde.
La saldatura a onde selettiva può essere configurata con una, due o tre tecnologie di rivestimento a flusso in base alle esigenze specifiche dell'operatore.che può ottenere una saldatura accurata delle giunzioni di saldatura e saldare la giunzione di saldatura in particolare
| Nome della macchina | SELPOT-400 | |
| Generale | ||
| dimensione | L1520mm X W1650mm X H1650mm | |
| potenza generale | 18 kW | |
| potenza di consumo | 5-7kw | |
| alimentazione elettrica | di potenza superiore a 50 W | |
| Peso netto | 1200 kg | |
| fonte di aria ricaricabile | 0.4-0.6MPa | |
| flusso d'aria richiesto | 8-12L/min | |
| pressione di N2 richiesta | 0.4-0.6MPa | |
| flusso di N2 richiesto | più di 2 metri cubi all'ora | |
| Purezza di N2 richiesta | > 99,998% | |
| esigibile stancante | 500-800 CMB/h | |
| portatore o PCB | ||
| portatore | secondo il prodotto | |
| dimensione massima del vettore | L400 x W400 mm | |
| Spessore del PCB | 0.2 mm-----6 mm | |
| bordo del pcb | di larghezza uguale o superiore a 5 mm | |
| controllo e trasportatore | ||
| controllo | PC industriali | |
| larghezza del trasportatore | 100-400 mm | |
| tipo di trasportatore | SUS roller | |
| spessore del trasportatore | 2-6 mm (spessore del bordo o spessore del supporto) | |
| Direzione del trasportatore PCB | Da sinistra a destra | |
| Disponibilità verso l'alto del trasportatore PCB | 100 mm | |
| Disponibilità di fondo del trasportatore PCB | 30 mm | |
| carico del trasportatore | < 10 kg | |
| convogliatore | Ferrovie in alluminio | |
| altezza del trasportatore | 900+/-30 mm | |
| Tavola delle mozioni | ||
| asse di movimento | X, Y, Z | |
| controllo del movimento | Servocontrollo a circuito chiuso | |
| motore di movimento | Servomotore Panasonic | |
| Vattone a sfera | Hiwin | |
| precisione della posizione | + / - 0,05 mm | |
| telaio | saldatura di metalli | |
| Gestione dei flussi | ||
| ugello di flusso | Giappone Lumina | |
| durata dell'ugello | acciaio inossidabile | |
| capacità del serbatoio di flusso | 3L | |
| serbatoio di flusso | serbatoio a pressione | |
| Capacità del serbatoio di alcool | 1 litro | |
| serbatoio di alcol | serbatoio a pressione | |
| Precalore | ||
| metodo di pre riscaldamento | riscaldamento IR superiore | |
| potenza del riscaldatore | 13.5kw | |
| intervallo di temperatura | 25-240°C | |
| saldatore | ||
| numero di pentola standard | 1pc | |
| capacità di saldatura | 13 kg / saldatore (pompa elettromagnetica) | |
| controllo della temperatura della saldatura | PID | |
| tempo di fusione | 20-30 minuti | |
| temperatura massima della saldatura | 350 °C | |
| caldaia della saldatura | 1.2kw | |
| Fuoco di saldatura | ||
| Fusoliera | personalizzato | |
| materiale | leghe ad alto tenore di carbonio | |
| ugello con apparecchiatura standard | 5pcs/pot di saldatura (il diametro interno dell'ugello 2,5mm, 3mm, 4mm, 5mm,6mm) | |
| Gestione del N2 | ||
| riscaldatore N2 | equipaggiato in modo standard | |
| ID Intervallo di temperatura N2 | 0- 350 C | |
| Consumo di N2 | 2 m3 /h / ugello | |
Dettagli:
1.Configurazione minima
Il processore non è inferiore a 2,0 GHz, lo spazio di archiviazione interno non è inferiore a 4 GB, lo spazio libero sul disco non è inferiore a 16 GB.
2. Raccomanda la configurazione
Processore quad-core 1.8GHz, memoria interna 8G, spazio su disco sinistro 512GB, scheda di rete gigabit.
3.Risoluzione dello schermo
1920 * 1080 (necessario)
Sistema operativo:Win7 64 bit,Win10 64 bit
