Vantaggioso:
1.Modello integrato completamente funzionale, tutta la piattaforma di movimento integrata spruzzo e saldatura, spazio compatto.
2Piastra di PCB fissata, piattaforma di spruzzo e saldatura in movimento.
3.Alta qualità della saldatura, migliorando notevolmente la velocità di passaggio della saldatura.
4Progettazione modulare del trasporto online SMEMA, supporto ai clienti per la formazione di linee flessibili.
5Tutti i parametri possono essere impostati in PC e salvati nel menu PCB, come percorso di movimento, temperatura della saldatura, tipo di flusso, tipo di saldatura, temperatura n2 ecc.migliore tracciabilità e facile ottenimento di qualità di saldatura ripetuta.

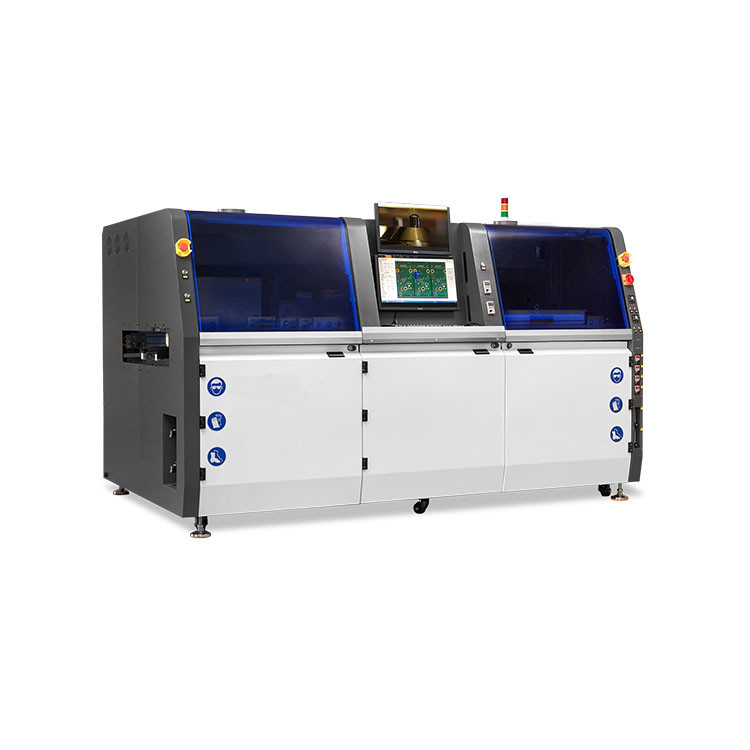

| Nome della macchina | SEL-31 |
| Generale | |
| dimensione | L2550 X W1480 X H1665 |
| potenza generale | 16 kW |
| potenza di consumo | 4 - 8 kW |
| alimentazione elettrica | di potenza superiore a 50 W |
| Peso netto | 1500 kg |
| fonte di aria ricaricabile | 3-5BAR |
| flusso di N2 richiesto e purezza | 3 m3/ora, purezza> 99,998% |
| esigibile stancante | 600-1000CMB/h |
| controllo e trasportatore | |
| controllo | Controllo PC industriale + PLC |
| larghezza del trasportatore | 100-400 mm |
| tipo di trasportatore | Trasporto ferroviario a catena di sezioni di spruzzatura e di pre riscaldamento, trasporto di rulli di sezioni di saldatura |
| Direzione del trasportatore PCB | Sinistra a destra o destra sinistra |
| convogliatore | Ferrovie in alluminio |
| altezza del trasportatore | 900+/-30 mm |
| Tavola delle mozioni | |
| asse di movimento | X, Y, Z |
| controllo del movimento | Servocontrollo a circuito chiuso |
| precisione della posizione | + / - 0,05 mm |
| fiamma | saldatura di metalli |
| Gestione dei flussi | |
| ugello di flusso | Giappone Lumina |
| durata dell'ugello | acciaio inossidabile |
| capacità del serbatoio di flusso | 1 litro |
| Capacità del serbatoio di alcool | 1 litro |
| Precalore | |
| metodo di pre riscaldamento | aria calda in alto, riscaldatore infrarosso in basso |
| potenza del riscaldatore | 6 kW |
| intervallo di temperatura | 25-240°C |
| Pottarello di saldatura | |
| numero di pentola standard | 1 PCS |
| capacità di saldatura | 16 kg / saldatore |
| intervallo di temperatura della saldatura | PID |
| tempo di fusione | 30 minuti. |
| temperatura massima della saldatura | 350 C |
| caldaia della saldatura | 1.5kw/ saldatore |
| Nozzolo di saldatura | |
| tenuezza dell'ugello | personalizzato |
| materiale | leghe ad alto tenore di carbonio |
| ugello con apparecchiatura standard | 5pcs dotati di barriere di sicurezza (2,5mm/3,0mm/4,0mm/5,0mm/6,0m) |
| Gestione del N2 | |
| riscaldatore N2 | equipaggiato in modo standard |
| Intervallo di temperatura di N2 | 0 - 350 C |
| Consumo di N2 | 1 - 3 m3 /h / ugello |
Le macchine standard includono:
| 序号Seria | 名称Item | 内容content | NumeroQuantità |
| 1 | Sistema di controllo Sistema di controllo | PC e monitor |
1 set |
| 实时监控摄像头 Live sulla telecamera del monitor | |||
| 控制器及控制卡 controllo del movimento | |||
| 2 |
Sistema di movimento di piattaforma (spruzzo usato) |
Tutti gli assi della piattaforma |
1 set
|
| 两轴全配滚珠丝杆及直线导轨2 asse dotato di vite a sfera e rotaia lineare | |||
| 两轴全配伺服电机及伺服驱动器2 assi dotati di servomotore e driver | |||
| 3 | 选择性喷雾系统Sistema di flusso | 进口喷射 进口喷射 进口喷射 |
1 set
|
| 助剂 flux tank (serbatoio di scarico) | |||
| 喷雾气控制流动气动系统 sistema pneumatico a controllo del flusso di aria | |||
| 喷嘴自动清洁系统Nozzle sistema di pulizia automatica | |||
| 4 | 预热系统sistema di riscaldamento | 热风上预热, 红外射灯下预热 Precalda l'aria calda, riscaldatore infrarosso in fondo |
1 set
|
| 5 |
Sistema di movimento di piattaforma (fornace di stagno) |
Tutti i gruppi di tre assi |
1 set
|
| tre assi a rotaia integrale a fune e tre assi a rotaia retta dotati di vite a sfera e di rotaie lineari | |||
| 3 assi, con motore servomotore e conducente | |||
| 6 | 选择性 接锡炉Solding pot | 15 kgCiocaio di legno, 叶轮, 流道,伺服系统15 kg capacità saldatore, motore |
1 set
|
| Sistema di allarme di temperatura superiore al livello di calore | |||
| Sistema di controllo della temperatura della saldatura | |||
| Sistema di riscaldamento in linea | |||
| 标配5个 接喷嘴 (内径 4mm x 3pcs, 5mm,6mm) ugello di saldatura standard | |||
| 7 |
运输部份 Sistema di trasporto |
前后运输导轨独立步进驱动 (喷雾预热段)Azionamento a passo indipendente della rotaia guida di trasporto anteriore e posteriore (sezione di preriscaldamento a spruzzo) |
1 set
|
| 前后链条 运输导轨 ((喷雾预热段) Guida del trasporto della catena anteriore e posteriore (sezione di preriscaldamento a spruzzo) | |||
| Dispositivo di blocco della piastra PCB 喷雾段,预热段Sezione di spruzzo del dispositivo di blocco della piastra PCB, sezione di pre riscaldamento | |||
| 前后运输导轨独立步进驱动 ((锡炉段) Azionamento a passo indipendente della rotaia guida di trasporto anteriore e posteriore (sezione di saldatura in latta) | |||
| 前后滚轮运输导轨 (锡炉段) Guida di trasporto del rullo anteriore e posteriore (sezione di saldatura di stagno) | |||
| Dispositivo di blocco della piastra PCB | |||
| Dispositivo di fissaggio laterale del PCB | |||
| 8 | 机器 体Cassetto della macchina | 机架及表面喷粉机机框架/cover & painting |
1 set
|
