Vantaggioso:
1.Motore di modello offline, nella stessa tavola di movimento XYZ combinano flussamento e saldatura selettiva, compatta e completa funzione.
2.Alta qualità di saldatura.
3.Movimento della scheda del PCB, spruzzo e piattaforma di saldatura fissate.
4.Può essere posizionato accanto alla linea di produzione SMT per la saldatura, molto flessibile.
5Tutti i parametri possono essere impostati in PC e salvati nel menu PCB, come percorso di movimento, temperatura della saldatura, tipo di flusso, tipo di saldatura, temperatura n2 ecc.migliore tracciabilità e facile ottenimento di qualità di saldatura ripetuta.

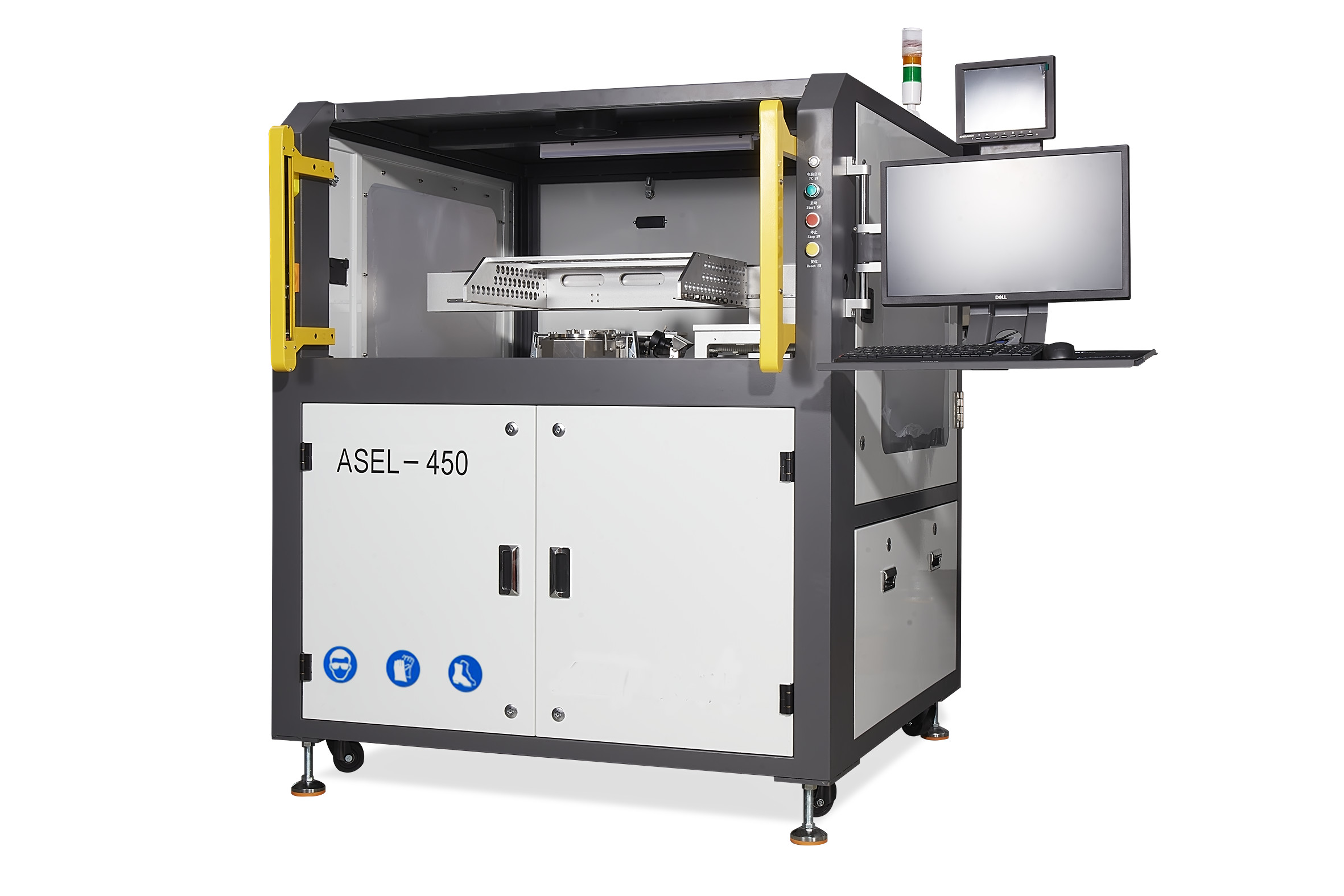

| Articolo | ASEL-450 |
| Generale | |
| Potenza di esercizio/potenza massima | 1--3KW/5KW |
| Dimensione del PCB | 50x50-350x450 mm |
| Dimensione della macchina | 1090*1256*1340 mm |
| Peso netto | 320 kg |
| Fornitore di alimentazione | 1PH 220V 50HZ |
| Fornitura d'aria | 3-5 barre |
| Richiesto di scarico | 100 m3/h |
| Piattaforma robotica PCB | |
| Assi di movimento | X, Y, Z |
| Controllo del movimento | Servo completo |
| Accuratezza della posizione | + / - 0,05 mm |
| Disponibilità superiore del PCB | 80 mm |
| Disponibilità del fondo del PCB | 30 mm |
| Posizionamento dei PCB | Autotest di pressione |
| Gestione della saldatura | |
| Stazioni di saldatura standard | 1pc |
| Capacità di saldatura | 15 kg |
| Controllo della temperatura della saldatura | PID |
| Tempo di riscaldamento | 45 minuti. |
| Temperatura massima | 380 °C |
| Scaldabagno per saldatura | 3 kW |
| Dispositivi per la produzione di calore | |
| Nozzle MiniWave | Dia 2 a 8 mm |
| Fuoco personalizzato | Può fornire |
| Gestione dell'inerzia dell'azoto (N2) | |
| Scaldaia N2 | equipaggiato in modo standard |
| Intervallo di controllo PID N2 Temp | 0 - 350 C |
| Consumo di N2 per ugello | 1.5m3/h/NOZZLE |
| Necessaria purezza di N2, ossigeno. | O2 < 20 ppm |
| Gestione dei flussi | |
| Fuoco di flusso di spruzzo | Flussificatore a spruzzo mini, tipo di atomizzazione |
| Capacità di flusso | 1.2L |
| Serbatoio di flusso | Serbatoio a pressione |
| Sistema di controllo | |
| Metodo di programmazione | Controllo informatico per PC |
| Sistema di controllo | Controllo informatico per PC |
| Tempo del programma | 10 minuti. |
