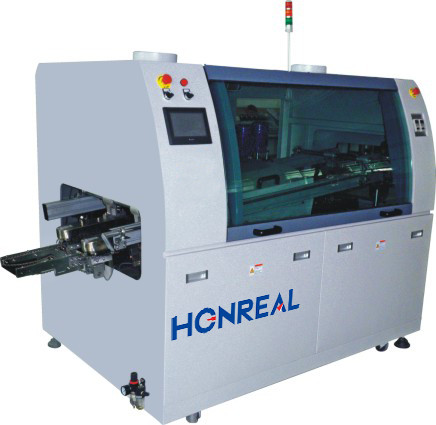

Macchina di saldatura a onde oscillanti HR-200
STD: pannello frontale a comando On/Off; OPT: touch screen controlled
¤ Adatto a prodotti a bassa densità di componenti/con bassi criteri di processo/prodotti a contenuto di piombo
¤ SMC Pneumatica a cilindro azionata a fluidizzatore
¤ 1 Pre riscaldatore a infrarossi
¤ Struttura del pre riscaldatore modulato, conveniente per la manutenzione
¤ Mitsubishi PLC+PID a circuito chiuso
¤ SUS 316L Solder Pot
¤ Sgombero manuale di saldatura
¤ Disponibili diverse tipologie di dita di saldatura
¤ Inclinazione di 4-7° regolabile
¤ Pulizzatore automatico delle dita
¤ raffreddamento dell'aria naturale a flusso incrociato
¤ STD: pannello anteriore a comando On/Off; OPT: touch screen controlled
| Modello | Controllo del pannello HR-200 | HR-200 touch screen |
| Dimensione della macchina | L2550 × w1350 × H1550 mm | L2550 × W1350 × H1550 mm |
| Peso | 600 kg | |
| Colore | Grigio per computer | |
| Generale | ||
| Controllo principale | Controllo del pulsante del pannello | Controllo touch panel |
| Precaldatori | 1 | |
| Zona di raffreddamento | 1 | |
| Riscaldamento del gradiente di pendenza | Aria naturale raffreddata:3-4° C/sec | |
| Requisito per i gas di scarico | ≥ 3m'/sec × 2 | |
| Necessità di aria compressa | > 4 kg/cm2 | |
| Requisito di potenza | 3 Fase 5 Cavi 38oVac 50/60 Hz | |
| Consumo iniziale | ≤ 17 kW | |
| Consumo costante | ≤ 6 kW | |
| Tempo di accelerazione |
Pre-scaldo: circa 15 minuti. Pot di saldatura: Circa 70 minuti |
|
| Punto di riferimento di temperatura |
Precalore: temperatura ambiente 200° C Pottina di saldatura: temperatura ambiente - 300 ° C |
|
| Controllo della temperatura | Controllo PID a circuito chiuso | |
| Precisione della temperatura | ± 1°C | |
| Temperatura attraverso la deviazione | ± 2°C | |
| Flusso d'aria calda | Circa 50CFM | |
| Larghezza del processo | 50-250 mm | |
| Altezza del processo | 750 mm±30 mm | |
| Velocità del trasportatore | 0-1800 mm/min | |
| Distanziazione del prodotto |
Riferimento alle scanalature; Scala superiore ≥ 100 mm;scala inferiore ≥ 15 mm |
|
| Fluxer | ||
| Testa di spruzzatura trasversale | SMG Guida pneumatica del cilindro | |
| Dimensione molecolare | 20-40 micron | |
| Diametro dell'ugello di flusso | 1.3 mm | |
| Capacità di flusso | 20 litri | |
| Pottarello di saldatura | ||
| Capacità della pentola | 250 kg | |
| Materiale da vaso | Acciaio inossidabile 316L | |
| Spostamento delle onde | Tra Chip e Lambda 36mm | |
| Importo lordo | 00,19-0,21 kg/ora | |
Dettagli:
Sito di installazione:
1. Operare la macchina in un ambiente limpido e ventilato per evitare che la polvere o altre sostanze influenzino la qualità della saldatura;
2. Non installare la macchina vicino a fonti di interferenza elettrica o magnetica;
3Non lasciare che l'ingresso e l'uscita della macchina siano di fronte a un ventilatore o a una finestra con vento durante l'installazione.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
Ambiente e condizioni di lavoro:
1. L' attrezzatura deve essere collocata in un laboratorio ventilato e asciutto a pavimento piatto;
2- la temperatura dell'ambiente di lavoro deve essere inferiore a 5°C;
3. deve essere dotata di una fonte di alimentazione stabile (bene messa a terra con piombo a terra) con corrente nominale e la sua tensione deve essere registrata sulla targa;
