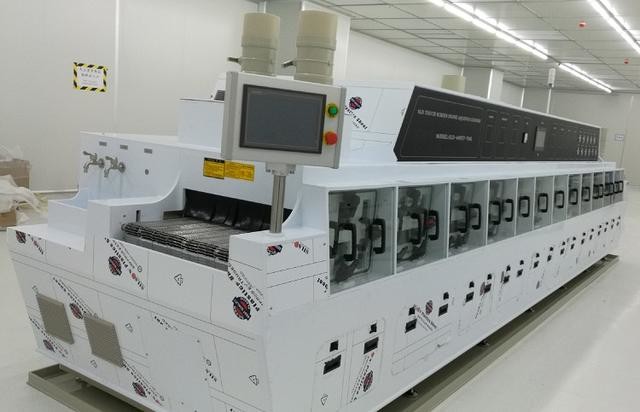

1.Descrizione completa della macchina:
2.PROCESSO di pulizia
1.Modulo di pulizia chimica
1.1.Sezione di prepulizia o di isolamento chimica
Collegare acqua DI o agente di pulizia al prodotto per la pulizia preliminare con spruzzo, dopo la pulizia la soluzione di acqua ritorna al serbatoio chimico o allo scarico diretto.
Funzione: lavare i grandi inquinanti sulla superficie del cartone, come palla di saldatura, polvere, ecc. Il sistema di filtrazione è utilizzato per evitare il grande flusso di inquinamento nel serbatoio d'acqua per bloccare la pompa.
1.2.pulizia chimica del ciclo
Pulire entrambi i lati del PCBA pompando l'acqua dal serbatoio del solvente e quindi restituire l'acqua al serbatoio del solvente o scaricarla direttamente.La pulizia chimica è anche suddivisa in pulizia chimica 1 e pulizia chimica 2.
Ruolo: decomposizione chimica, tensione interna del flusso di decomposizione e separazione del flusso dalla superficie del PCBA mediante spruzzatura a pressione d'acqua.
1.3. taglio del vento isolamento
Pulire e tagliare a aria la superficie della tavola PCBA con l'ugello e il coltello ad aria per assicurarsi che la tavola PCBA non porti acqua e solvente al serbatoio di lavaggio successivo.
Funzione: impedire al serbatoio dell'acqua DI di contaminare il serbatoio del lavaggio.
2.Modulo di risciacquo DI
2.1DI lavaggio preliminare ((lavaggio da riciclo)
Collegare l'acqua DI al prodotto per la pulizia preliminare con spruzzo e l'acqua tornerà al serbatoio DI di prelavaggio dopo la pulizia.
Funzione: risciacquare i residui di detergente sulla superficie della tavola per ridurre l'agente di pulizia nella sezione di risciacquo DI e contaminare il serbatoio dell'acqua DI.
2.2 Isolamento da taglio a vento
La superficie della scheda PCBA è tagliata con un coltello ad aria per rimuovere la maggior parte dei residui d'acqua dalla superficie e garantire che l'acqua DI non venga trasportata sulla superficie della scheda PCBA fino alla sezione di asciugatura.
2.3.DI risciacquo a ciclo d'acqua
Pulire entrambi i lati del PCBA pompando acqua dal serbatoio DI e l'acqua ritornerà nel serbatoio DI dopo la pulizia.Il risciacquo del ciclo idrico DI è diviso in due sezioni: risciacquo 1 e risciacquo 2,ciascuna con serbatoio d'acqua.
Funzione: eliminare il flusso o i residui chimici mediante pressione dell'acqua spruzzata.
2.4.Rincino finale
Il generatore DI fornisce direttamente acqua DI a questa sezione per lo sciacquaggio finale, dopodiché l'acqua viene scaricata direttamente o scorre nel serbatoio DI.
Ruolo: assicurare che il mezzo di pulizia sia conforme agli standard.
3. taglio finale del vento isolamento e asciugatura
La superficie della scheda PCBA è tagliata con un coltello ad aria per rimuovere la maggior parte dei residui d'acqua dalla superficie e garantire che l'acqua DI non venga trasportata sulla superficie della scheda PCBA fino alla sezione di asciugatura.
Funzione: impedire all'acqua DI di entrare nella sezione di asciugatura ad aria calda, in modo da non influenzare l'effetto di asciugatura ad aria.
3.1.Trasformazione finale del vento isolante (essiccazione ad aria fredda).
3.2- Asciugatura ad aria calda.
3.3- Asciugatura ad aria fredda.
3Parametri tecnici
Articolo | Indicazione | Tecnicoindice |
1 | Dimensione | L5860mm*W1650mm*H1650mm |
2 | Potenza | Circa 106 kW |
3 | Dimensioni del prodotto pulibile | 500 mm ((W) * 450 mm ((L) * 80 mm ((H) |
4 | Consumo di liquidi per la pulizia | 10,5-2,5 l/h |
5 | Consumo idrico DI | 6L-12L/H |
6 | Velocità del trasportatore | 10 mm/min-1000 mm/min |
7 | Modalità di controllo | Display touch + PLC |
8 | Materiale del corpo | Materiale PP superiore resistente alla corrosione |
9 | Materiale di cintura a maglia | SUS316 |
10 | Requisiti di alimentazione | 3PH, 380 VAC, 5 fili |
11 | Peso | Circa 2200 kg |
12 | Requisiti di qualità dell'acqua DI | > 15 MΩ |
13 | Requisiti di flusso idrico DI | 0.5 m3/h |
14 | Requisiti di ventilazione | 5400 m3/h |
15 | Rumore di corsa | < 68 Dba |
16 | Pressione di spruzzo dell'area di pulizia chimica | 25-45 psi |
17 | Pressione di spruzzo dell'area di risciacquo DI | 25-45 psi |
18 | Peso del prodotto da pulire | < 10 kg |
19 | Temperatura del serbatoio del liquido nella sezione di pulizia chimica | Da 25°C a 75°C |
20 | Angolo del coltello ad aria | Angolo e altezza regolabili |
21 | Modalità di installazione del tubo di spruzzatura | Connessione rapida per una facile sostituzione |
22 | Larghezza massima della fascia di maglie | 500 mm |
23 | Sistema automatico di riempimento del liquido | Si, voce opzionale |
24 | Modalità di installazione dei tubi liquidi | Connessione rapida per una facile sostituzione |
25 | Precisione di filtrazione (livello 2) | 100 mm |

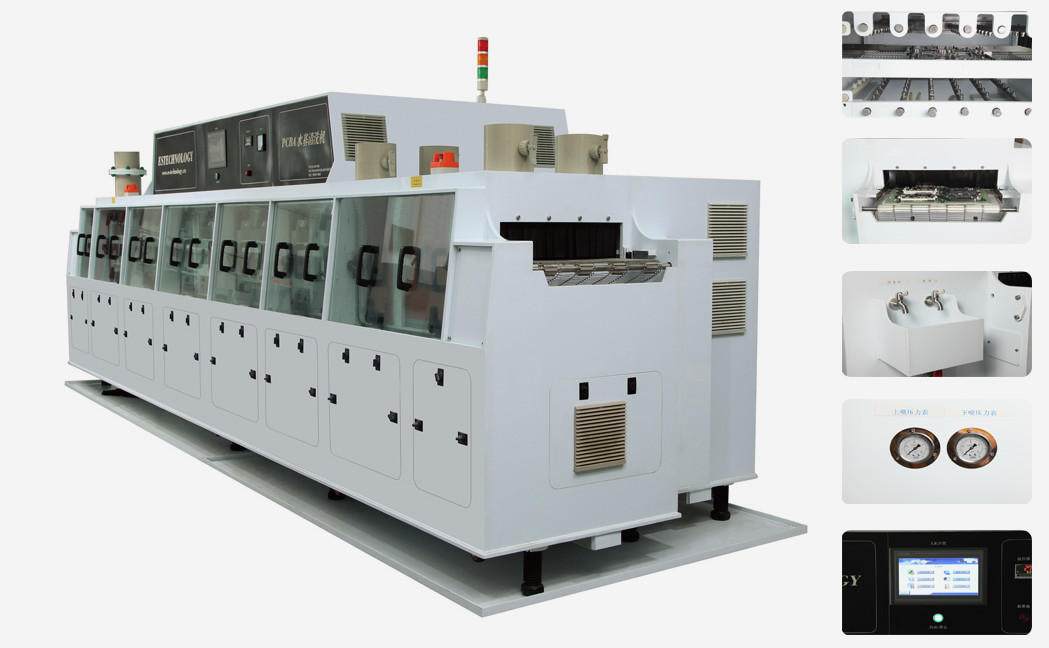

4.Prodotto caratteristiche
1Il principale controllo pannello
Indicatore di pressione
2.Sistema di controllo touch screen
Interfaccia touch screenBox di controllo elettrico (Omron PLC)
3.Sistema di trasporto a maglia in acciaio inossidabile o sistema di trasporto a catena
cintura a maglia in acciaio inossidabile con sensore fotoelettrico
Filtro di spruzzatura e filtro del tubo
5.Il sistema di filtrazione
6.Sistema di condotte
Sistema di tubazioni di cotone per porte assorbente il suono
