VISUO IN GENERALE
Quando si puliscono le schede di circuiti stampati assemblate, anche note come pulsioni PCBA,L'obiettivo principale è quello di eliminare i residui di resina e di fluido dalle tavole e ibridi riempiti, nonché i residui legati alla produzione creati dalla manipolazione.

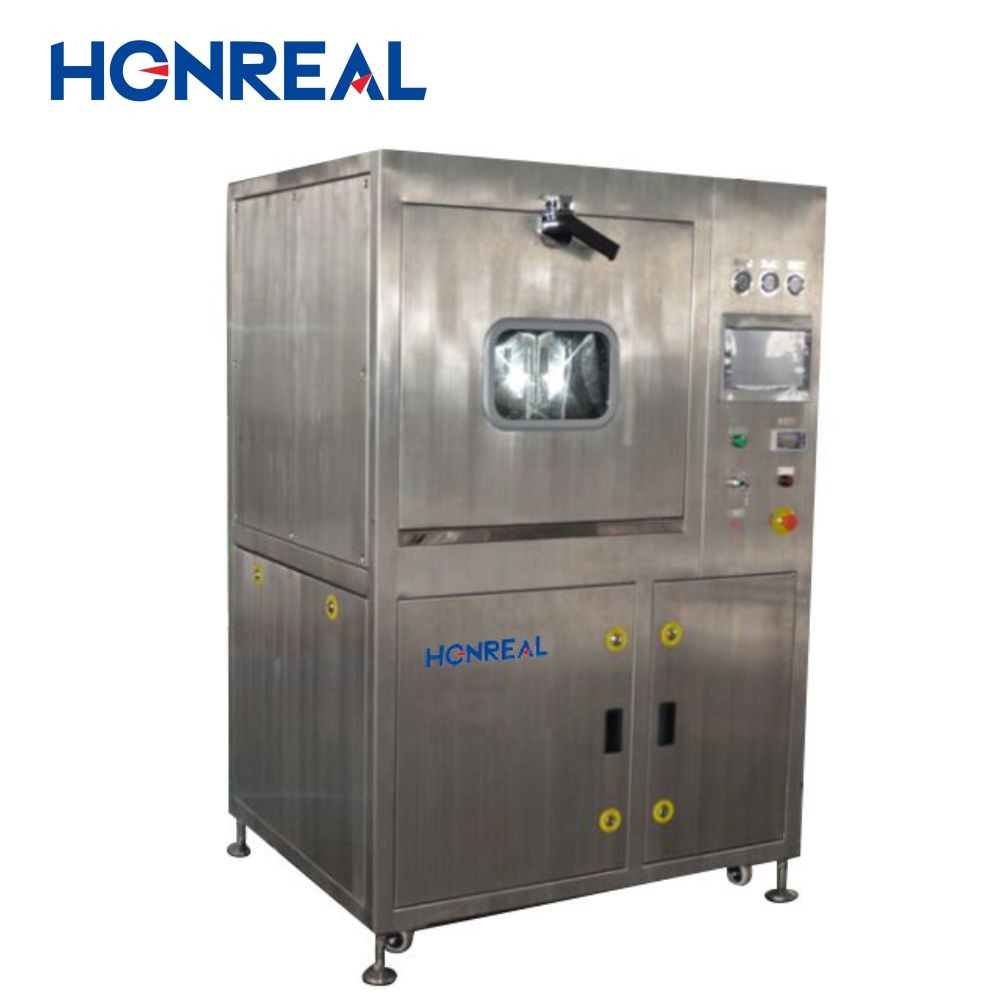

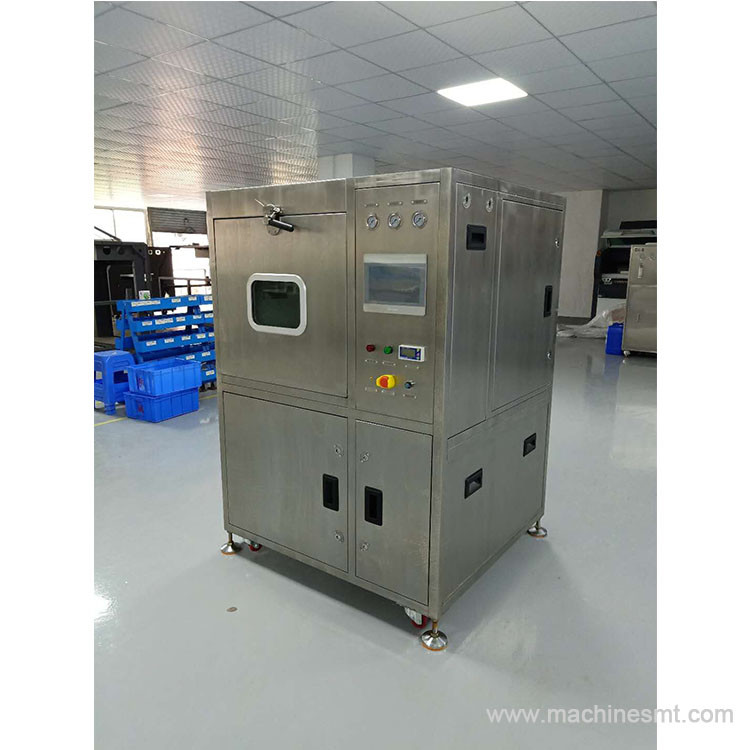

L'HR-Q6 viene utilizzato con acqua deionizzante, circa 30~60L/min e una pressione di ≤0,4Mpa.
Può essere utilizzato per SMT, attraverso-buco, e assemblaggi di tecnologia mista. Tutti i tipi di flusso sono rimossi, tra cui idrosolubile, resina, e non pulito, e tutti i contaminanti,residui di componenti creati durante il montaggio.
Parametri tecnici:
| contenuto | Parametro |
| Numero di modello | HR-Q6 |
| Dimensione della superficie pulita | L610*W560*H160mm 2 strati |
| Capacità del serbatoio di concentrazione | 30L |
| capacità del serbatoio di diluizione | 70L |
| Capacità del serbatoio di spruzzatura | 17-23L |
| Potenza del riscaldatore a spruzzo | 6 kW |
| Tempo di pulizia | 0~ 99 minuti (regolabile) |
| Temperatura di pulizia (liquido) | Temperatura ambiente ~ 75°C (regolabile) |
| Tempo di risciacquo | 1 minuto/tempo ((1-59 volte/regolabile) |
| Temperatura di risciacquo (acqua DI) | Temperatura ambiente ~ 75 °C (regolabile) |
| Tempo di asciugatura | 0~99 minuti/ ((regolabile) |
| Intervallo di monitoraggio della resistenza | 0~18M |
| Potenza del riscaldatore del serbatoio dei solventi | 9 kW |
| Temperatura di asciugatura | Temperatura ambiente ~ 99 °C/ (regolabile) |
| Potenza del riscaldatore di asciugatura/KW | 6 kW |
| Pressione di iniezione | 30 PSI- 90 PSI (regolabile) |
| Filtro di grado chimico |
0.22μm (particelle di filtro:pasta di saldatura, rosina, flusso e contaminanti) |
| Di filtro dell'acqua | Interfaccia tipo giunzione rapida da 1 pollice |
| Porto di scarico chimico | Interfaccia tipo giunzione rapida da 1 pollice |
| Manometro in tempo reale | 3 PCS (ugello/acqua DI/rifiuti) |
| Pompa a spruzzo orizzontale | 5.5KW |
| Dimensione del portello di scarico | Φ100 ((W) * 30 mm ((H) |
| Fonte di energia;aria | AC380V 50HZ 65A/0,45MPa~0,75MPa |
| Peso netto | 400 kg |
| Dimensione | L1400*W1350*H1830 mm |
Shenzhen Honreal Technology Co., Ltd. è riconosciuta come un'impresa nazionale ad alta tecnologia, focalizzata sulla ricerca, sviluppo, produzione e vendita di attrezzature SMT.Fornisce servizi alle principali aziende di elettronica di tutto il mondoL'azienda ha un capitale sociale di 5 milioni di dollari, da quando è nata, Honreal è rimasta impegnata nel progresso tecnologico.Considerando la qualità vitale per la sua esistenzaL'azienda mette l'accento sulla ricerca e lo sviluppo indipendenti, perseguendo senza sosta l'innovazione.
Q1: Qual è il tempo di ciclo diHR-Q6La macchina per la pulizia a serie?
R1: complessivamente 30-45 minuti. lavare 10 minuti + sciacquare 10 minuti + asciugare 10-25 minuti.
Q2: In quali liquidi può essere utilizzatoHR-Q6per pulire il PCBA?
A2: PCBA liquido di pulizia a base d'acqua, risciacquo con acqua DI.
Q3: avere molti pcbas puòHR-Q6pulita in un ciclo?
A3: L200*W100mm PCBA per esempio, può pulire 30~40pcs.
Q4: Le PCBA devono essere cotte dopo il processo di lavaggio, risciacquo e asciugatura in macchina?
A4: Certo, i PCBA dopo la pulizia devono essere messi nel forno elettrico e cotti per 2 ore a 100~110°C o 4 ore a 80~90°C per rendere il PCBA completamente asciutto.
Confronta le immagini prima e dopo la pulizia:
