1. INTRODUZIONE GENERALE

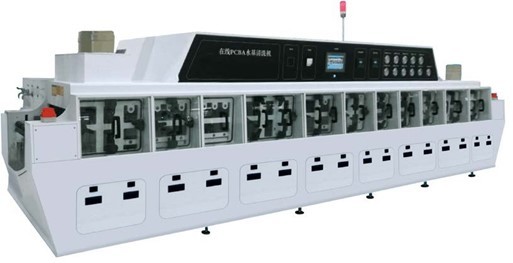

La macchina di pulizia online HR-5800 PCBA è suddivisa in tre processi: sezione di pulizia chimica, sezione di risciacquo con acqua pura e sezione di asciugatura con aria calda forte,il calcestruzzo può essere suddiviso in isolamento ambientale o prepulizia chimica, pulizia chimica preventiva (comprese le sezioni 1 e 2), isolamento da vento 1, DI inquinamento da lavaggio, isolamento da vento 2, DI risciacquo 1, DI risciacquo 2, risciacquo finale DI,il vento di asciugatura dell'aria che taglia 1, asciugatura ad aria calda, il vento di asciugatura ad aria taglio 2, scaricatore.

2.PROCESSO di pulizia
1.Modulo di pulizia chimica
1.1.Sezione di prepulizia o di isolamento chimica
Collegare acqua DI o agente di pulizia al prodotto per la pulizia preliminare con spruzzo, dopo la pulizia la soluzione di acqua ritorna al serbatoio chimico o allo scarico diretto.
Funzione: lavare i grandi inquinanti sulla superficie del cartone, come palla di saldatura, polvere, ecc. Il sistema di filtrazione è utilizzato per evitare il grande flusso di inquinamento nel serbatoio d'acqua per bloccare la pompa.
1.2.pulizia chimica del ciclo
Pulire entrambi i lati del PCBA pompando l'acqua dal serbatoio del solvente e quindi restituire l'acqua al serbatoio del solvente o scaricarla direttamente.La pulizia chimica è anche suddivisa in pulizia chimica 1 e pulizia chimica 2.
Ruolo: decomposizione chimica, tensione interna del flusso di decomposizione e separazione del flusso dalla superficie del PCBA mediante spruzzatura a pressione d'acqua.
1.3. taglio del vento isolamento
Pulire e tagliare a aria la superficie della tavola PCBA con l'ugello e il coltello ad aria per assicurarsi che la tavola PCBA non porti acqua e solvente al serbatoio di lavaggio successivo.
Funzione: impedire al serbatoio dell'acqua DI di contaminare il serbatoio del lavaggio.
2.Modulo di risciacquo DI
2.1DI lavaggio preliminare ((lavaggio da riciclo)
Collegare l'acqua DI al prodotto per la pulizia preliminare con spruzzo e l'acqua tornerà al serbatoio DI di prelavaggio dopo la pulizia.
Funzione: risciacquare i residui di detergente sulla superficie della tavola per ridurre l'agente di pulizia nella sezione di risciacquo DI e contaminare il serbatoio dell'acqua DI.
2.2 Isolamento da taglio a vento
La superficie della scheda PCBA è tagliata con un coltello ad aria per rimuovere la maggior parte dei residui d'acqua dalla superficie e garantire che l'acqua DI non venga trasportata sulla superficie della scheda PCBA fino alla sezione di asciugatura.
2.3.DI risciacquo a ciclo d'acqua
Pulire entrambi i lati del PCBA pompando acqua dal serbatoio DI e l'acqua ritornerà nel serbatoio DI dopo la pulizia.Il risciacquo del ciclo idrico DI è diviso in due sezioni: risciacquo 1 e risciacquo 2,ciascuna con serbatoio d'acqua.
Funzione: eliminare il flusso o i residui chimici mediante pressione dell'acqua spruzzata.
2.4.Rincino finale
Il generatore DI fornisce direttamente acqua DI a questa sezione per lo sciacquaggio finale, dopodiché l'acqua viene scaricata direttamente o scorre nel serbatoio DI.
Ruolo: assicurare che il mezzo di pulizia sia conforme agli standard.
3. taglio finale del vento isolamento e asciugatura
La superficie della scheda PCBA è tagliata con un coltello ad aria per rimuovere la maggior parte dei residui d'acqua dalla superficie e garantire che l'acqua DI non venga trasportata sulla superficie della scheda PCBA fino alla sezione di asciugatura.
Funzione: impedire all'acqua DI di entrare nella sezione di asciugatura ad aria calda, in modo da non influenzare l'effetto di asciugatura ad aria.
3.1.Trasformazione finale del vento isolante (essiccazione ad aria fredda).
3.2- Asciugatura ad aria calda.
3.3- Asciugatura ad aria fredda.

3Parametri tecnici

Interfaccia touch screenBox di controllo elettrico (Omron PLC)

          cintura a maglia in acciaio inossidabile con sensore fotoelettrico

             Filtro di spruzzatura e filtro del tubo
