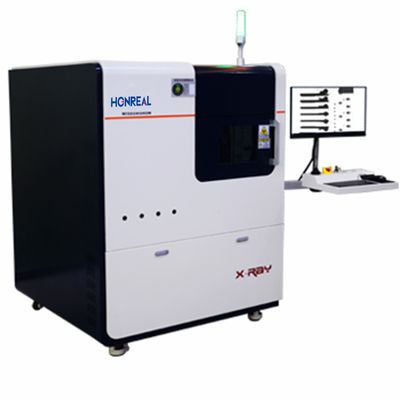

Sistema di ispezione a raggi X per l'area di imaging 130 mm × 130 mm Macchina di ispezione a raggi X ad alta precisione

MOQ:	1 set
prezzo:	Negoziabile
standard packaging:	Imballaggio della scatola di legno dell'esportazione
Delivery period:	20 giorni lavorativi
payment method:	T/T, Western Union, MoneyGram
Supply Capacity:	50 serie al mese

Informazioni dettagliate

Product Description

Informazioni dettagliate

Luogo di origine

Marca

Honreal

Certificazione

Numero di modello

S-7200

Nome del prodotto:

Macchina per l'ispezione a raggi X

Corrente di tensione:

90kv, 10-200uA

Dimensione del fuoco:

Area di rappresentazione:

130 mm × 130 mm

Angolo di inclinazione:

angolo di visione da 0 a 90° (45° a sinistra e a destra)

Dimensione:

1300 mm ((L) * 1320 mm ((W) * 1800 mm ((H)

Evidenziare:

Macchina di ispezione ad raggi X ad alta precisione

sistema di ispezione a raggi X da 130 mm × 130 mm

Product Description

Sistema di ispezione a raggi X Macchina di ispezione a raggi X ad alta precisione

Descrizione principale:

Tubo chiuso da HAMAMATSU Giappone.
Detettore importato dalla Corea Rayence.
Microfocus
Dimensione delle macchie ridotta a 5 μm
Detettori di immagini CMOS digitali ad alta risoluzione e ad ultra risoluzione da 5′′ x 5′′ o 4′′ x 3′′
Inclinazione di 60° per l'angolo di visione obliquo
22′′ x 18′′ di livello di ispezione con rotazione di 350°
La mappatura a colori con finestra zoom consente una facile localizzazione e identificazione dei difetti
Movimento dell'asse Z del tubo a raggi X e del rilevatore
Impostazioni di kV e mA controllate da computer
Fase X-Y a velocità variabile controllata da computer (e ruotante)
Semplice punto e clic, intuitiva GUI fornisce l'accesso per creare routine di ispezione avanzate
Tutti gli utensili standard, inclusi (ma non limitati a)
BGA rilevamento del vuoto e calcoli automatici
Ispezione a raggi X del cavo mobile flessibile FPC
SMT Montaggio e ispezione a raggi X dei PCB
Facile registrazione di macro per una programmazione a passaggio e ripetizione intuitiva
Diversi strumenti di misurazione per TH, raggio, area, perimetro, ecc.
PC industriale con Windows 7, display LCD a pannello piatto da 24′′

Il sistema di questa serie di apparecchiature è costituito principalmente da sette parti principali: sorgente di raggi X microfocalizzato, unità di imaging, sistema di elaborazione di immagini per computer, sistema meccanico,sistema di controllo elettrico, sistema di protezione della sicurezza e sistema di allarme.tecnologia di trasmissione meccanica, e algoritmi di intelligenza artificiale, che coprono quattro principali aree tecniche: ottica, meccanica, elettrica e algoritmica.Utilizzando le differenze di assorbimento dei raggi X causate da materiali o spessori diversi, può fornire l'osservazione in tempo reale di immagini di ispezione ad alta definizione dei prodotti,determinazione della presenzaAllo stesso tempo, in base alle esigenze personalizzate dell'utente, l'algoritmo AI è in grado di determinare automaticamente i difetti,garantire l'accuratezza e l'obiettività nella valutazione.

Parametri dell'attrezzatura

Classificazione	Articolo	Tipo	Parametri e funzioni
Configurazione hardware	Fonte di raggi X	Tipo di marchio	HAMAMATSU, Hamamatsu, Giappone, Raggi X a microfoco chiuso Fonte
		Corrente di tensione	90kv, 10-200uA
		Dimensione del fuoco	5 μm
		Maxi Power	8W
	Unità di imaging	Tipo di marchio	IRAY, piatto di silicio amorfo Detettore di pannello
		Area di ripresa	130 mm × 130 mm
		Unità fotosensibile Dimensione	85 μm
		Matrice di pixel	1536×1536
		Risoluzione	5.8Lp/mm
		Angolo di inclinazione	angolo di visione da 0 a 90° (45° a sinistra e a destra)
		Tasso di immagine	20 fps
		Rapporto di ingrandimento	Ingrandimento geometrico di 150 tempi
	Computer	Marchio ospitante	Computer industriale Advantech
		Computer industriali Configurazione	CPU:I5 6500 RAM:8G, HDD:1TB
		Monitor	Display LCD FHD da 24 pollici
	Piattaforma di carico	Area di carico	520 mm × 520 mm
		Zona di ispezione maxi	520 mm × 520 mm
		Viaggio di movimento (asse Z)	Pannello di rilevamento Z1 = 300 mm, sorgente a raggi X Z2 = 300 mm
		Viaggio di movimento (asse X)	Asse X = 510 mm,asse Y = 405 mm
		Peso massimo del campione	10 kg
		Metodo di controllo del movimento	Tri-combinazione joystick, mouse e tastiera
	Sistema di navigazione	Configurazione	Hikvision Alta Definizione Fotocamera
Sistema software	Introduzione al software	Proprietà intellettuale	Sviluppato in modo indipendente con proprietà intellettuale del software.

	Funzioni software	Impostazione automatica dell' immagine	Coordinate di posizione e informazioni sui parametri dei punti caratteristici di registrazione
		Funzionalità di navigazione automatica	Facilitare un rapido spostamento verso i punti di ispezione
		Caratteristica di calcolo	con una lunghezza massima di 20 mm o più
		Modello di algoritmo	Rilevazione personalizzabile modelli di algoritmi basati su requisiti
		Funzionalità di modifica della posizione	Ottenere facilmente il rilevamento della posizione in più punti
Parametri della macchina		Peso	circa 1250 kg.
		Fornitore di energia	220V/50Hz
		Maxi Power	2.0KW
		Dimensioni dell'apparecchiatura	1300 mm ((L) * 1320 mm ((W) * 1800 mm ((H)
		Dosi di radiazione per perdite	< 1μSv/h
Sicurezza radiologica			1.Dose di radiazioni: < 1 μSv/h.
			2Il materiale protettivo dell'involucro è composto da una struttura in acciaio-piombo-acciaio e la finestra della porta d'ingresso utilizza vetro a piombo per la protezione dalle radiazioni.
			3Funzione di blocco di sicurezza: gli interruttori di limite sono installati in tutte le posizioni della porta. Potere.
			4.Utilizzare luci indicatrici di stato per indicare lo stato operativo della radiografia fonte.
			5L'apparecchiatura ha ottenuto l'esenzione per i radioisotopi e le radiazioni Dispositivi".

Lista delle configurazioni

- No .	Nome	Quantità	Unità	Specifiche di configurazione
1	Fonte di raggi X	1	SET	HAMAMATSU, Hamamatsu, Giappone, Microfocus X- Fonte di raggi 90KV
2	Unità di imaging	1	PCS	iRAY, rilevatore a pannello piatto di silicio amorfo 130 mm × 130 mm
3	Computer host	1	PCS	Computer industriale Advantech
4	Monitor	1	PCS	Monitor HD da 24 pollici
5	Componenti di controllo di precisione	1	SET	Cartella di controllo del movimento Googol, motore, ecc.
6	Camera di piombo e parti di movimento	1	SET	Sviluppato indipendentemente da WISDOMSHOW
7	Software	1	SET	Sviluppato indipendentemente da WISDOMSHOW
