Componenti elettronici Schede di circuiti stampati Pcb X Ray BGA XRAY Detector
Descrizione principale:

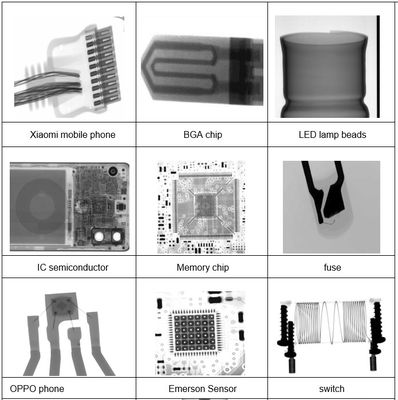

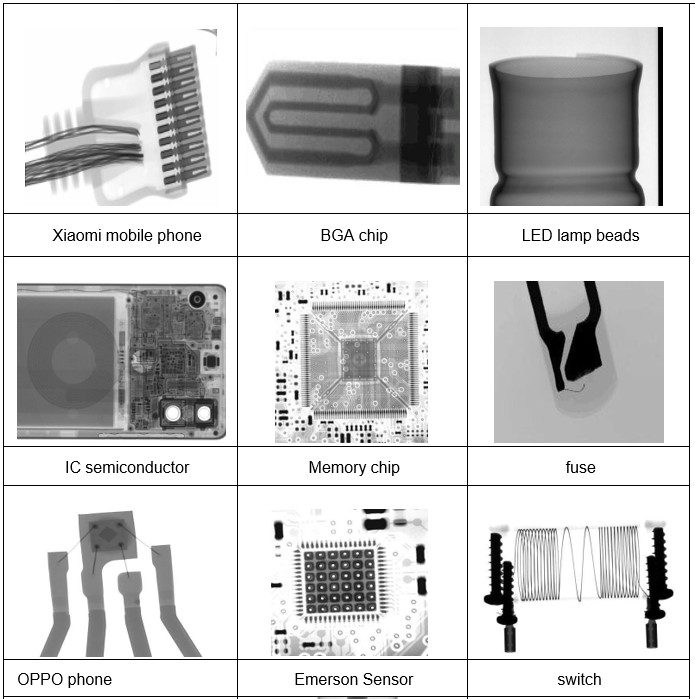

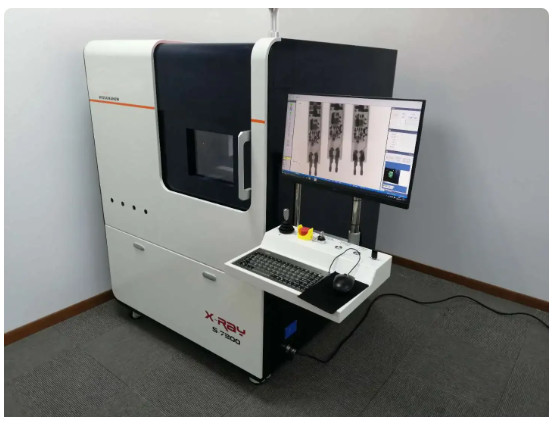

S7200 Macchina a raggi X IC IGBT per l'ispezione della saldatura per saldatura Applicazione principale:
BGA Calcolo delle bolle di saldatura
Ispezione del filo del connettore
Controllo della saldatura dei cavi PCB FPC mobili flessibili
Ispezionare i vuoti sotto articolazione
PCBA BGA/IC LED Fusione a matrici di aliminio Ispezione dei connettori della batteria
Parametri dell'attrezzatura
| Classificazione | Articolo | Tipo | Parametri e funzioni |
|
Configurazione hardware |
Fonte di raggi X |
Tipo di marchio |
HAMAMATSU, Hamamatsu, Giappone, Raggi X a microfoco chiuso Fonte |
| Corrente di tensione | 90kv, 10-200uA | ||
| Dimensione del fuoco | 5 μm | ||
| Maxi Power | 8W | ||
|
Unità di imaging |
Tipo di marchio |
IRAY, piatto di silicio amorfo Detettore di pannello |
|
| Area di ripresa | 130 mm × 130 mm | ||
|
Unità fotosensibile Dimensione |
85 μm | ||
| Matrice di pixel | 1536×1536 | ||
| Risoluzione | 5.8Lp/mm | ||
|
Angolo di inclinazione |
angolo di visione da 0 a 90° (45° a sinistra e a destra) | ||
| Tasso di immagine | 20 fps | ||
| Rapporto di ingrandimento |
Ingrandimento geometrico di 150 tempi |
||
|
Computer |
Marchio ospitante | Computer industriale Advantech | |
|
Computer industriali Configurazione |
CPU:I5 6500 RAM:8G, HDD:1TB | ||
| Monitor | Display LCD FHD da 24 pollici | ||
|
Piattaforma di carico |
Area di carico | 520 mm × 520 mm | |
| Zona di ispezione maxi | 520 mm × 520 mm | ||
|
Viaggio di movimento (asse Z) |
Pannello di rilevamento Z1 = 300 mm, sorgente a raggi X Z2 = 300 mm | ||
| Viaggio di movimento (asse X) | Asse X = 510 mm,asse Y = 405 mm | ||
| Peso massimo del campione | 10 kg | ||
| Metodo di controllo del movimento | Tri-combinazione joystick, mouse e tastiera | ||
| Sistema di navigazione | Configurazione |
Hikvision Alta Definizione Fotocamera |
|
|
Sistema software |
Introduzione al software |
Proprietà intellettuale |
Sviluppato in modo indipendente con proprietà intellettuale del software. |
|
Funzioni software |
Impostazione automatica dell' immagine |
Coordinate di posizione e informazioni sui parametri dei punti caratteristici di registrazione |
||
| Funzionalità di navigazione automatica | Facilitare un rapido spostamento verso i punti di ispezione | |||
|
Caratteristica di calcolo |
con una lunghezza massima di 20 mm o più | |||
|
Modello di algoritmo |
Rilevazione personalizzabile modelli di algoritmi basati su requisiti |
|||
| Funzionalità di modifica della posizione | Ottenere facilmente il rilevamento della posizione in più punti | |||
|
Parametri della macchina |
Peso | circa 1250 kg. | ||
| Fornitore di energia | 220V/50Hz | |||
| Maxi Power | 2.0KW | |||
| Dimensioni dell'apparecchiatura |
1300 mm ((L) * 1320 mm ((W) * 1800 mm ((H) |
|||
| Dosi di radiazione per perdite | < 1μSv/h | |||
|
Sicurezza radiologica |
1.Dose di radiazioni: < 1 μSv/h. |
|||
|
2Il materiale protettivo dell'involucro è composto da una struttura in acciaio-piombo-acciaio e la finestra della porta d'ingresso utilizza vetro a piombo per la protezione dalle radiazioni. |
||||
|
3Funzione di blocco di sicurezza: gli interruttori di limite sono installati in tutte le posizioni della porta. Potere. |
||||
|
4.Utilizzare luci indicatrici di stato per indicare lo stato operativo della radiografia fonte. |
||||
|
5L'apparecchiatura ha ottenuto l'esenzione per i radioisotopi e le radiazioni Dispositivi". |
||||
Lista delle configurazioni
|
- No . |
Nome | Quantità | Unità | Specifiche di configurazione |
| 1 | Fonte di raggi X | 1 | SET |
HAMAMATSU, Hamamatsu, Giappone, Microfocus X- Fonte di raggi 90KV |
| 2 |
Unità di imaging |
1 |
PCS |
iRAY, rilevatore a pannello piatto di silicio amorfo 130 mm × 130 mm |
| 3 | Computer host | 1 | PCS | Computer industriale Advantech |
| 4 | Monitor | 1 | PCS | Monitor HD da 24 pollici |
| 5 | Componenti di controllo di precisione | 1 | SET | Cartella di controllo del movimento Googol, motore, ecc. |
| 6 | Camera di piombo e parti di movimento | 1 | SET | Sviluppato indipendentemente da WISDOMSHOW |
| 7 | Software | 1 | SET | Sviluppato indipendentemente da WISDOMSHOW |
1E il pacco, e'sicuro durante la consegna?
Tutte le macchine per l'ispezione a raggi X del PCB sono confezionate in cartone di legno resistente standard.
E' sicuro durante il trasporto.
2Quanto ci vorrà per arrivare alla macchina?
Spediremo la macchina via DHL, FedEx, UPS, ecc (Door to Door Service), circa 5 giorni per arrivare.
O per via aerea al vostro aeroporto (Door to Airport Service ), circa 3 giorni per arrivare.
O via mare al porto marittimo, esigenza minima CBM: 1 CBM, circa 30 giorni per arrivare.
3E il servizio post-vendita?
1 anno di garanzia gratuita per i pezzi di ricambio, supporto tecnico a vita.
Abbiamo un team post-vendita professionale, in caso di domande, vengono forniti anche video assistenti nel servizio post-vendita.
4Se veniamo alla vostra fabbrica, se fornirete la formazione gratuita?
Sì, ti diamo il benvenuto a visitare la nostra fabbrica, organizzeremo la formazione gratuita per te.
5Qual e'il metodo di pagamento?
Accettiamo i termini di pagamento: bonifico bancario, WesterUnion, Moneygram, ecc.
