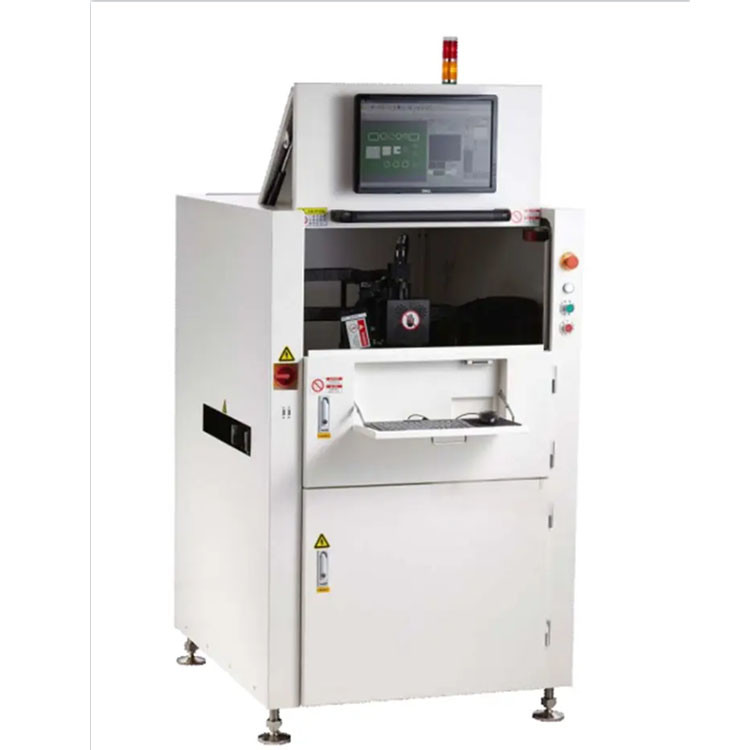

Macchina per l'ispezione della pasta di saldatura 3D in linea SMT A510 SMT SPI Machine

3D SPI può risolvere completamente il problema di ombra e riflessione casuale nel processo di rilevamento, in modo che la saldatura impasto rilevamento 3D

la precisione è più elevata; dotato di una fotocamera ad alta velocità da 5M pixel, la velocità di rilevamento è più veloce, l'immagine è più delicata e ricca; è un ideale

scelta per le linee di produzione ad alta velocità e di alta precisione.

Parametri tecnici:

Tecnologia di base e caratteristiche

1.TECNOLOGIA D'IMMAGINAZIONE PMP di grata strutturata programmabile

La tecnologia di profilazione per modulazione di fase (PMP) è utilizzata per ottenere una misurazione tridimensionale della pasta di saldatura stampata.che può migliorare notevolmente l'accuratezza delle misurazioni garantendo al contempo l'ispezione ad alta velocità.

2.ACTIVE RGB FONTE DI LUCE 2D FONTE DI LUCE 2D

La funzione RGB Tune brevettata prende immagini rosse, verdi e blu e con un algoritmo di filtraggio unico, per risolvere il problema del falso allarme di rilevamento del ponte di saldatura e della superficie relativa zero incerta.fornire le misure 2D/3D e l'immagine della pasta di saldatura stampata. il funzionamento con fonti di illuminazione 2D evita i problemi causati dall'angolo dell'effetto di distorsione del colore rosso RGB nella saldatura; la sintonizzazione RGB in diversi colori di PCB è più versatile;Completare una varietà di test di processo di somministrazione ■ migliorare notevolmente l'accuratezza dell'attrezzatura (altezza, volume, area) e la sua precisione.

3Unità di elaborazione dell'immagine ad alta risoluzione e alta frequenza di framing

Fornisce una varietà di accuratezza di rilevamento di 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm ecc. Risponde alle esigenze del cliente per la diversità dei prodotti e la velocità di rilevamento.

4.Z-AXIS DYNAMIC COMPENSATION + TELECENTRIC LENS STATIC COMPENSATION (compensazione dinamica dell'asse Z + compensazione statica della lente telecentrica)

Risolve il problema delle lenti ordinarie, dello squint e della deformazione utilizzando lenti telecentriche ad alto costo e un algoritmo di test software speciale,che migliora notevolmente la precisione e la capacità di ispezioneRaggiunge la compensazione statica leader del settore per la deformazione FPC.

5 MINUTI DI PROGRAMMAZIONE E UN' OPERAZIONE PER LA PRESSA

Gli ingegneri con qualsiasi livello di esperienza possono programmare in modo indipendente il sistema in modo rapido e accurato attraverso Gerber importando moduli software e l'interfaccia di programmazione amichevole.Un pulsante di funzionamento da parte dell'operatore è progettato anche riduce notevolmente i requisiti per la formazione.

6.Applicazione del 3DSPI nel campo dell'ispezione di stampa con pasta di saldatura ad alta densità

MiniLED e MicroLED sono composti da piccole luci a LED. Il numero di piccoli LED su una singola scheda può raggiungere più di 1 milione di pad.mentre la dimensione di una singola unità di MicroLED può essere di 50μm■ pertanto, le apparecchiature 3DSPI utilizzate nei prodotti ad alta densità utilizzano la più elevata configurazione del settore; in particolare l'uso di piattaforme in marmo,motori lineari e codificatore lineare per garantire la precisione del movimento di pad di piccole dimensioni. Utilizzando l'obiettivo telecentrico di risoluzione 1,8 μm leader del settore e ottimizzando la conversione Gerber, il lavoro di carico, l'algoritmo, lo stoccaggio e la consultazione dei dati, ecc., la precisione,La velocità e l'efficienza delle ispezioni sono notevolmente migliorate.
