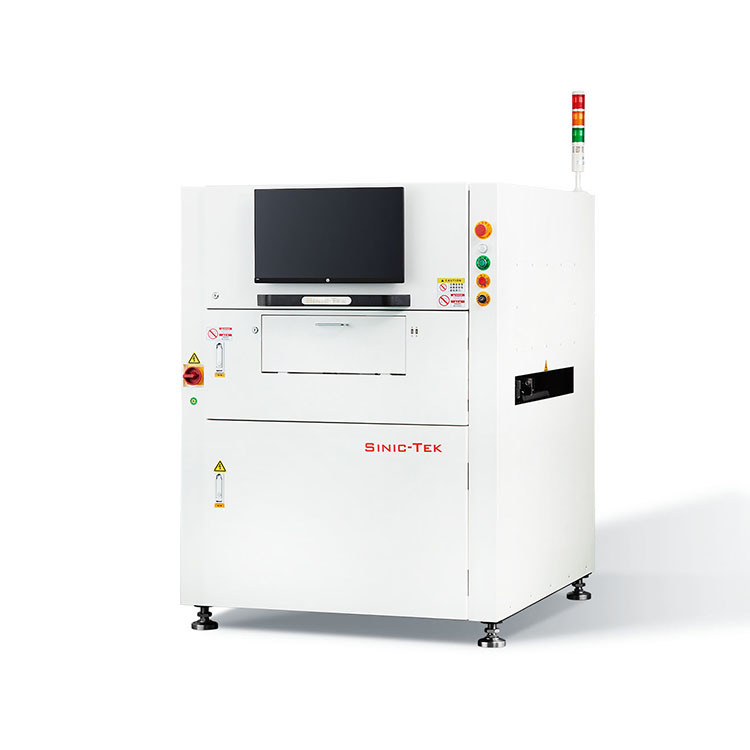

Macchine per l'ispezione della pasta di saldatura SMD A630

Parametri tecnici:

Principio di ispezione: tecniche di misurazione della modulazione del contorno di fase programmabile (PSLM PMP)

Tipo di ispezione:Volume, area, altezza, spostamento XY, forma, ecc.

Tipo di difetto: spostamento, saldatura eccessiva, saldatura insufficiente, deformazione, deformazione, ecc.

Dimensione del componente più piccolo: 01005.

Precisione: XY=10 um, altezza = 0,37 um.

Ripetibilità: altezza:≤1m (4 Sigma); volume/area:<1% ((4 Sigma).

Dimensione massima del PCB di carico ((X*Y): 630x686 mm.

Velocità di ispezione: 0,42 SEC/FOV.

Tempo di rilevamento fiduciario: 0,3 secondi per pezzo.

Altezza massima di rilevamento: ± 450um (± 1200um) opzionale.

Tecnologia brevettata RGB Tune.

Tecnologia brevettata di illuminazione D.

Funzione di codice a barre con tracciabilità.

Funzione di trasferimento di Badmark ai montatori.

Accedere alle funzioni del sistema IMS.

Supporto per il sistema operativo: Windows 10 Professional (64 bit).

Cinque minuti di programmazione, un solo clic.

Controllo dei processi SPC.

Tecnologia di base e caratteristiche

1.TECNOLOGIA D'IMMAGINAZIONE PMP di grata strutturata programmabile

La tecnologia di profilazione per modulazione di fase (PMP) è utilizzata per ottenere una misurazione tridimensionale della pasta di saldatura stampata.che può migliorare notevolmente l'accuratezza delle misurazioni garantendo al contempo l'ispezione ad alta velocità.

2.ACTIVE RGB FONTE DI LUCE 2D FONTE DI LUCE 2D

La funzione RGB Tune brevettata prende immagini rosse, verdi e blu e con un algoritmo di filtraggio unico, per risolvere il problema del falso allarme di rilevamento del ponte di saldatura e della superficie relativa zero incerta.fornire le misure 2D/3D e l'immagine della pasta di saldatura stampata. il funzionamento con fonti di illuminazione 2D evita i problemi causati dall'angolo dell'effetto di distorsione del colore rosso RGB nella saldatura; la sintonizzazione RGB in diversi colori di PCB è più versatile;Completare una varietà di test di processo di somministrazione ■ migliorare notevolmente l'accuratezza dell'attrezzatura (altezza, volume, area) e la sua precisione.

3Unità di elaborazione dell'immagine ad alta risoluzione e alta frequenza di framing

Fornisce una varietà di accuratezza di rilevamento di 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm ecc. Risponde alle esigenze del cliente per la diversità dei prodotti e la velocità di rilevamento.

4.Z-AXIS DYNAMIC COMPENSATION + TELECENTRIC LENS STATIC COMPENSATION (compensazione dinamica dell'asse Z + compensazione statica della lente telecentrica)

Risolve il problema delle lenti ordinarie, dello squint e della deformazione utilizzando lenti telecentriche ad alto costo e un algoritmo di test software speciale,che migliora notevolmente la precisione e la capacità di ispezioneRaggiunge la compensazione statica leader del settore per la deformazione FPC.

5.MINUTI DI PROGRAMMAZIONE E UN'OPERAZIONE PER LA PRESSA

Gli ingegneri con qualsiasi livello di esperienza possono programmare in modo indipendente il sistema in modo rapido e accurato attraverso Gerber importando moduli software e l'interfaccia di programmazione amichevole.Un pulsante di funzionamento da parte dell'operatore è progettato anche riduce notevolmente i requisiti per la formazione.

6.ANALISI DEL PROCESSO POTERO (SPC)

Display di informazioni SPC in tempo reale,fornisce un potente controllo della qualità agli utenti.
