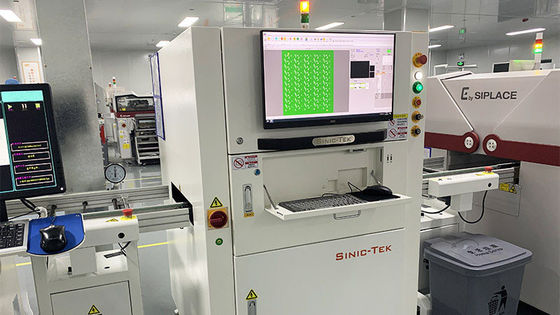

Caratteristiche:
1. L'obiettivo del design professionale delle lenti rende l'immagine più uniforme e delicata, e migliora notevolmente la stabilità del rilevamento.
2. Può essere importato nella programmazione dei file Gerber, o può essere utilizzato per modificare e debug money dalla modalità di modifica delle immagini.
3.Il metodo di proiezione 3D multi direzione può risolvere efficacemente l'errore di rilevamento causato dall'effetto ombra nella pasta di saldatura
processo di rilevamento.
4.Il sistema operativo migliora la funzione di riconoscimento e di elaborazione dei risultati in base alla struttura dell'interfaccia a livello dell'utente.
5Frangia di moire in bianco e nero programmabile ad alta precisione, con la massima precisione di misurazione di 0,67 mm.
6Sulla base di dati di misurazione tridimensionali accurati, gli operatori possono ottimizzare l'intero progetto in breve tempo.
Parametri tecnici:

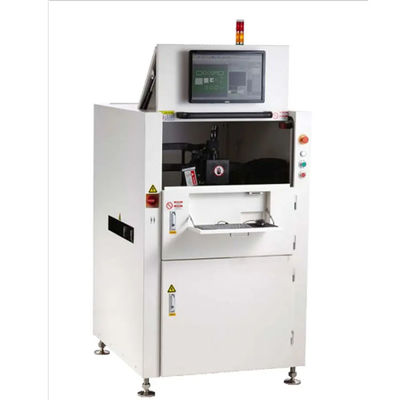

| Modello | A510 | A510DL | A1200 |
| Dimensione del PCB | 55*55 ~ 450*450 mm | 55*55 ~450*310 mm doppio | 55*55 ~ 1200*650 mm |
| Tensione del PCB | 0.5 ~ 7.0 mm | ||
| Peso dei PCB | ≤ 5,0 kg | ||
| Regolazione del trasportatore | Manuale/automatico | ||
| Tipo di misura | Altezza,Area,Volume,Offset,Ponte,Forma ((mancata stampa, stagno insufficiente, stagno eccessivo, ponteggio, offset, forme difettose, contaminazione della superficie) | ||
| Altezza della pasta | 0 ~ 550um | ||
| Min Pad Pitch | ≥ 100um | ||
| Principio di misura | Luce bianca 3D PSLM PMP ((Modulazione della luce spaziale programmabile, profilemetria di misurazione di fase) | ||
| Quantità di capi di ispezione | 1 | ||
| Pixel della fotocamera | 5M, (10M/12M in opzione) | ||
| Velocità di rilevamento | 0.35 ~ 0,5 s/FOV | ||
| Tempo del programma | 5 ~ 10 minuti | ||
| Tipo di dati | Dati Gerber 274D/274X, Scansione PCB | ||
| Potenza | AC220,50/60Hz, 1KVA | ||
| Dimensione della macchina | 1000*1150*1530 mm | 1000*1350*1530 mm | 1730*1420*1530 mm |
| Peso | 965 kg | 1200 kg | 1600 kg |
Tecnologia di base e caratteristiche
1.TECNOLOGIA D'IMMAGINAZIONE PMP di grata strutturata programmabile
La tecnologia di profilazione per modulazione di fase (PMP) è utilizzata per ottenere una misurazione tridimensionale della pasta di saldatura stampata.che può migliorare notevolmente l'accuratezza delle misurazioni garantendo al contempo l'ispezione ad alta velocità.
Fornisce una varietà di accuratezza di rilevamento di 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm ecc. Risponde alle esigenze del cliente per la diversità dei prodotti e la velocità di rilevamento.
Risolve il problema delle lenti ordinarie, dello squint e della deformazione utilizzando lenti telecentriche ad alto costo e un algoritmo di test software speciale,che migliora notevolmente la precisione e la capacità di ispezioneRaggiunge la compensazione statica leader del settore per la deformazione FPC.
