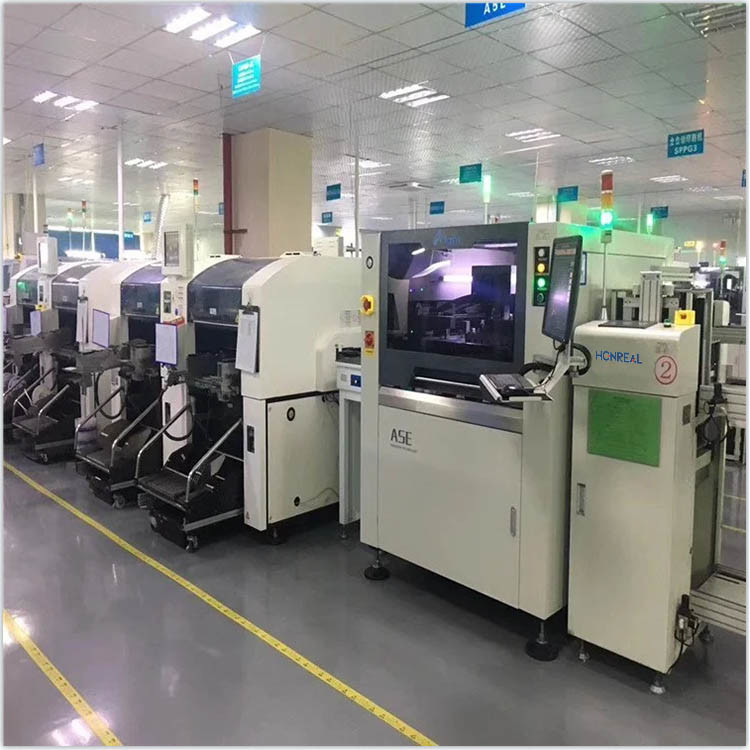

Stampatrice SMT Macchina di stampa automatica a stencil PCB ASE Stampatrice SMD

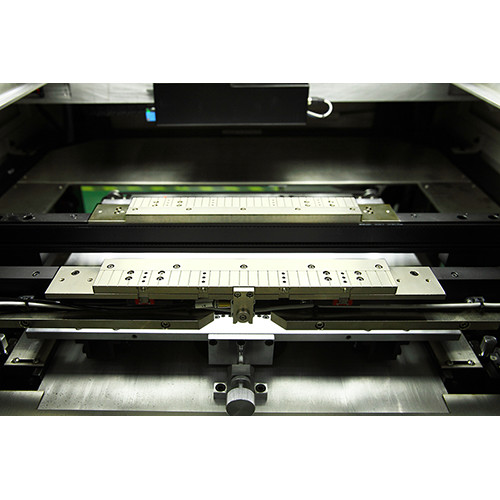

1.Sistema di raschiatura
Un sistema di posizionamento automatico delle stencil consente di risparmiare il cambiamento di linea nel tempo e migliora l'efficienza complessiva.
2.Immagine e sistema ottico
Una stampante a pasta di saldatura ha una luce a anello uniforme, una luce coassiale ad alta luminosità,e sistema avanzato di visione superiore/inferiore Compensamento completo della luce Riconoscimento automatico e accurato dei punti MARKApplicabile per la placcatura di stagno, la placcatura di rame, la placcatura d'oro, la spruzzatura di stagno, FPC e altri tipi di PCB con diversi colori, in grado di garantire un'elevata precisione.
3Sistema di pulizia
Il sistema di pulizia con stencil è automatico ed efficace.sia individualmente e moltiplicare e si può anche scegliere di pulire manualmenteL'unità da pulire è separata dalla telecamera CCD, che può ridurre al minimo il carico del motore e dell'impulso, migliorare la precisione e la velocità di posizionamento e prolungare la durata di servizio.Il sistema di spruzzatura garantisce una spruzzatura uniformeIl software può controllare il dosaggio di alcol e carta da pulizia con stencil, risparmiando efficacemente più materiali di consumo.potente ed efficace.
4Sistema di taratura
Il collegamento a tre assi è progettato con caratteristiche dinamiche super elevate.
5Interfaccia operativa
Utilizzando l'interfaccia Windows e facile da usare, con la programmazione funzionale interattiva uomo-macchina è progettata con l'insegnamento e la guida della funzione di navigazione è disponibile ad ogni passo.Sistema operativo selezionabile in cinese e inglese.

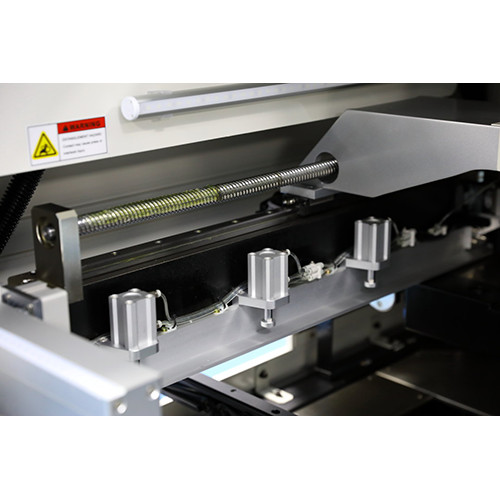

Sistema di trasporto e di fissaggio dei PCB
Il sistema di trasmissione a cinghia unico evita il blocco o la caduta di PCB. Il motore programmabile controlla la velocità di trasporto e mette il PCB nella posizione esatta nella stampante a pasta di saldatura.Libero di scegliere a sinistra o a destra come direzione di ingresso/uscita del PCB. Una pinza laterale flessibile e un blocco di vuoto di supporto al PCB tengono strettamente il PCB e assicurano il pieno contatto uniforme tra PCB e stencil.
| Specifica dei parametri | Stampa di pasta a saldatura automatica ASE |
|---|---|
| Dimensione del fotogramma | 370 * 370 mm |
| Dimensione massima del fotogramma | 737 * 737 mm |
| Spessore della cornice dello schermo | 25 ~ 40 mm |
| Dimensione minima della scheda PCB | 50*50 mm |
| Dimensione massima della scheda PCB | 400*340 mm |
| Spessore della scheda PCB | 0.4~6 mm |
| Fabbricazione a base di PCB | < 1% |
| Altezza di trasporto | 900 ± 40 mm |
| Direzione del trasporto | Sinistra-destra, destra-sinistra, sinistra-sinistra, destra-destra |
| Velocità di trasporto | Max 1500 mm/S programmabile |
| Localizzazione della scheda Localizzazione del PCB (Sistema di supporto) | Pin magnetico/tabella regolata verso l'alto/blocco di supporto a mano |
| Posizione del circuito a circuito stampato Posizione del circuito a circuito stampato (sistema di fissaggio) | serratura laterale, ugello a vuoto |
| Testa di stampa | Due testate di stampa motorizzate indipendenti |
| Velocità della spazzatura | 6-200 mm/sec |
| Pressione della spazzatura | 0-15 kg |
| Angolo di squeegee | 60° /55° /45° |
| Tipo di squeegee | Acciaio inossidabile (standard), plastica |
| Velocità di separazione dello stencil | 0.1~20 mm/sec Programmabile |
| Sistema di pulizia | Dry, Wet, Vacuum (programmabile) |
| Intervalli di regolazione della tabella | X: ± 10 mm; Y± 10 mm; θ; ±2° |
| CCD FOV | 8*6 mm |
| Ispezione della pasta di saldatura | Norma di ispezione 2d |
| Accuratezza di ripetizione della posizione | ± 0,01 mm |
| Accuratezza di stampa | ± 0,025 mm |
| Tempo di ciclo | < 7s (esclusi la stampa e la pulizia) |
| Cambiamento di prodotto | < 5 min |
| Necessaria aria | 4.5~6 kg/cm2 |
| Input di potenza | AC:220 ± =10%, 50/60HZ 1θ 3KW |
| Metodo di controllo | Controllo PC |
| Dimensione della macchina | 1220 ((L) * 1375 ((W) * 1500 ((H) mm |
| Peso della macchina | Circa: 1000 kg |
Domande frequenti
D: Come si può garantire la qualità delle vendite?
R: Garantiamo che ogni serie di macchine sia sottoposta a rigorosi test prima di essere consegnate, per garantire le eccellenti prestazioni di tutti i prodotti.
D: Come va la formazione?
A: Dopo aver acquistato le nostre macchine, i vostri ingegneri possono andare alla nostra azienda o è così facile da gestire
la macchina secondo il video di addestramento e il manuale dell'utente, il manuale dell'utente verrà fornito con la macchina.
D: Vorrei chiederle se è possibile avere il mio logo sul prodotto.
Speriamo sappiate che la nostra azienda supporta perfettamente il servizio di logo personalizzato, lo facciamo.
D: È difficile usare queste macchine?
R: No, non è affatto difficile. Per i nostri precedenti clienti, al massimo 2 giorni sono sufficienti per imparare a usare le macchine.
