Caratteristiche e funzioni delle apparecchiature
1.1 L'adozione di motori di precisione tedeschi e guide lineari rende la stampa del supporto della raschiatrice più stabile;
1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 Tensione totale di alimentazione di ingresso: 220V 50/60Hz monofase, consumo di energia 100W, visualizzazione online dello stato di funzionamento;
1.4 La base di stampa può essere sollevata di 450 e fissata, rendendola conveniente per il carico e lo scarico della raschiatrice e la pulizia delle maglie di acciaio;
La base di stampa 1.5 può essere spostata in avanti e fissata, rendendo facile abbinare la posizione del modello di maglia in acciaio per ottenere risultati di stampa migliori;
Il braccio di supporto del telaio da 1,6 maglie può essere regolato separatamente a sinistra e a destra, adatto per la gamma di stampa da 470 a 750 mm;
La piattaforma di stampa modulare 1.7 è dotata di un slot fisso e di un codice PIN di posizionamento, che è rapido da sostituire e facile da individuare, adatto per operazioni su substrato su un solo lato e su due lati;
1.8 Il metodo di lettura corretta adotta un movimento del braccio di supporto del telaio a maglia per coordinare la correzione e la regolazione di X, Y e Z dei materiali stampati (platens),rendere la correzione conveniente e semplice;

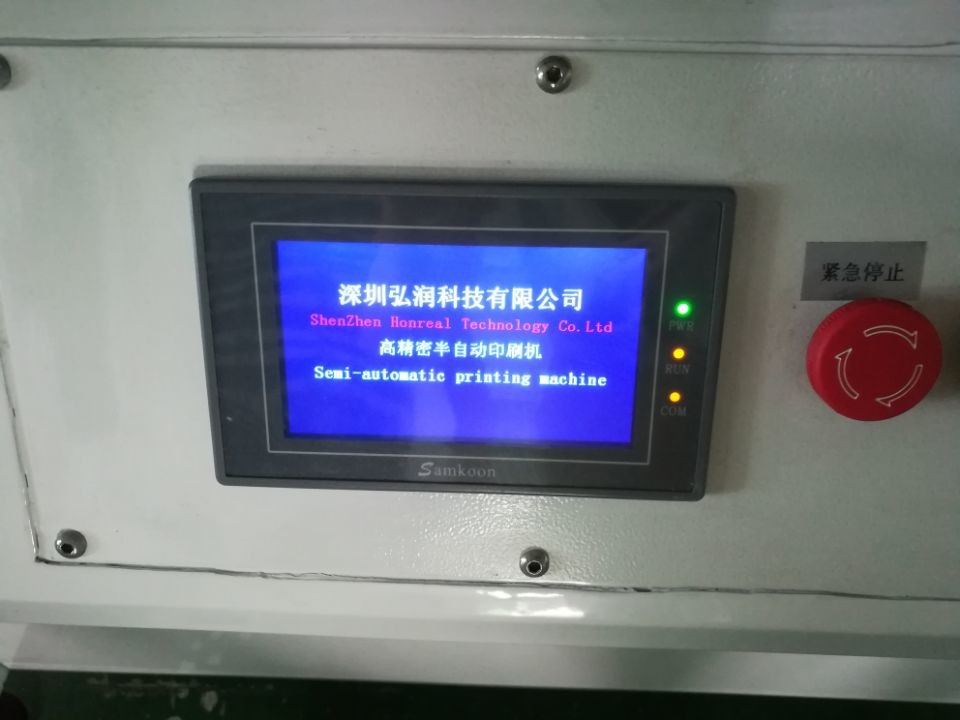

1.9 adottando il controllo Mitsubishi PLC, il controllo tattile dell'interfaccia uomo-macchina, con opzioni per la stampa singola/multipla, nonché metodi manuali o automatici;

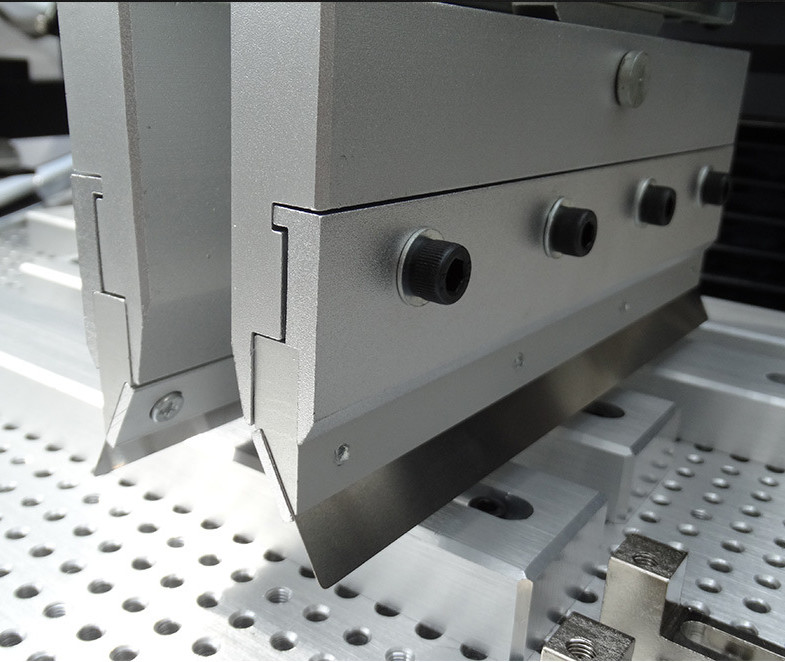

1.10 Il sedile del raschiatore può essere regolato avanti e indietro e il raschiatore di stampa può essere regolato a +150 in base alle esigenze di stampa del prodotto;
1.11 Utilizzando un cilindro Xingchen e un interruttore di prossimità magnetica, il banco di lavoro si muove avanti e indietro e la superficie di stampa può raggiungere una precisione di +0,001 mm in posizione;
1.12 Utilizzare una pressione d'aria di 4-6 kg/cm2, superficie del tavolo da stampa di 300x400 mm e 450x450 mm (adatta per dimensioni maggiori), precisione di stampa di +0,05 mm, ripetibilità della macchina di +0,02 mm;
1.13 dotate di funzione di conteggio automatico e impostazione della frequenza, per facilitare le statistiche di produzione;
| Parametri tecnici | |
|
Funzione |

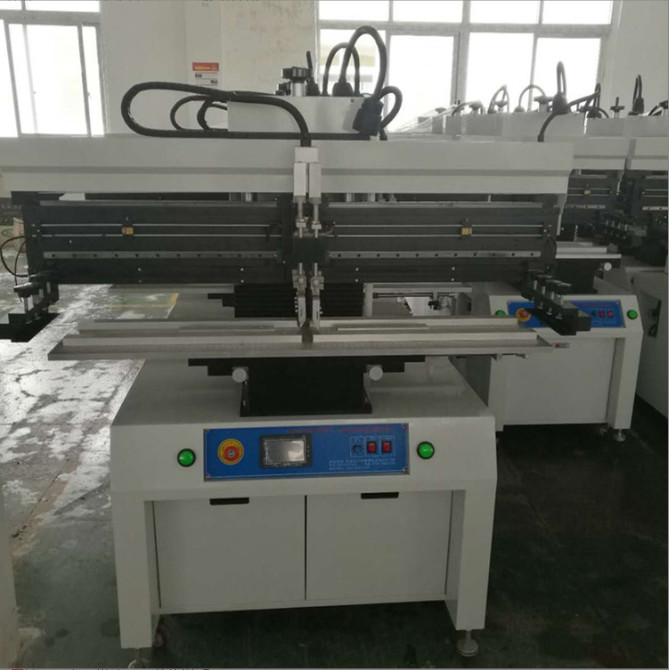

Questa unità è utilizzata per stampare pasta di saldatura su scheda PCB |
| Dimensioni delle tavole di stampa | 300×400 mm ((o personalizzato) |
| Dimensione del telaio | 370×470mm, 420×520mm, 550×650mm |
| Dimensione del PCB | 50×50~300×400 mm |
| Spessore del PCB | 0.2 - 5,0 mm |
| Posizione di stampa fissa | Posizionamento esterno del PCB o del pin |
| Fabbricazione di apparecchi per il controllo delle emissioni | L'indicatore di pressione deve essere conforme alle prescrizioni di cui all'allegato 3 del presente regolamento. |
| Precisione di stampa | ± 0,02 mm |
| Precisione ripetitiva | ± 0,05 mm |
| Distanza minima | 0.35mm |
| Pressione dell'aria | 4-6 kgf/Cm2 |
| Fornitore di alimentazione | 220V 50/60Hz 100W |
| Specificità | ||||
|
Numero di modello |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Dimensione del PCB (L×W) ~(L×W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Dimensione delle maglie in acciaio (L × W) mm~(L × W) mm | - Si'. - Si', certo. | (370x470) ~ ((550x850) | - Si'. - Si'. - Si'. | (370x470) ~ ((550x1750) |
| Dimensioni della tavola da stampa (L×W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| Dimensione della macchina (L×W×H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Peso | 260 kg | 300 kg | 340 kg | 380 kg |
Shenzhen Honreal Technology Co., Ltd. è un'impresa nazionale ad alta tecnologia, specializzata nella ricerca e sviluppo, produzione e vendita di apparecchiature SMT. Servizi per le prime 500 aziende elettroniche del mondo.Il capitale sociale della società è di 5 milioni.Con un team tecnico esperto ed un'eccellente capacità di innovazione tecnica, la creazione di una migliore catena di fornitura dei prodotti e di un team di servizio e la soddisfazione delle diverse esigenze dei clienti è il nostro obiettivo a lungo termine.Noi soddisferemo le esigenze dei clienti comprendendo i clienti, mettendoli al primo posto e fornendo servizi preziosi.
1.Pre-consultazione: fornisce soluzioni SMT professionali per la linea completa.
2Garanzia di fabbrica: Garanzia di un anno per il servizio di fabbrica.
3.Installazione: installazione e messa in servizio in loco, per garantire una produzione senza intoppi.
4Formazione tecnica: fornisce formazione professionale dal livello 1 al livello 3.
5.Supporto tecnico: fornisce supporto tecnico 24 ore su 24.
6.Aggiornamento software: offre aggiornamenti software gratuiti a vita per tutti i prodotti.
