Macchina di stampa a circuiti stampati completamente automatica a controllo PC

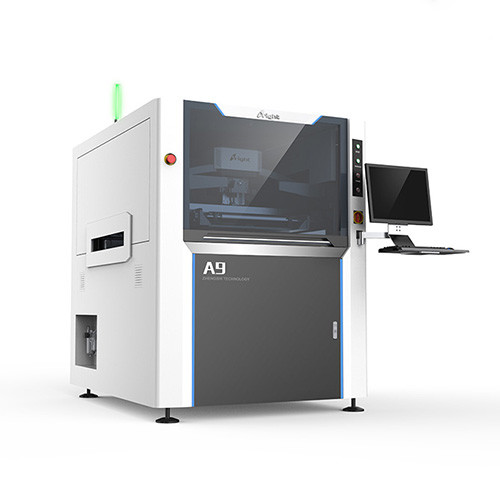

Macchina di stampa a PCB completamente automatica Stampa a pasta di saldatura automatica A9

Una stampante seriel SMT Stencil è di alta precisione e stabilità della visione automatica della macchina di stampa,Abbiamo seguito nel settore SMT è la tendenza di sviluppo della produzione di una nuova generazione di macchina da stampa completamente automatica con la tecnologia leader internazionale visione sincrona, elaborazione visiva ad alta risoluzione, alta precisione del sistema di trasmissione, raschiatore adattivo a sospensione.
Specificità:
Una stampante automatica di saldatura ad alta precisione progettata per alta precisione
stampa a maglia di acciaio o stampa a stencil nell'industria SMT.
Dimensioni di stampa del PCB: 50 mm x 50 mm ~ 510 mm x 340 mm;
Spessore del PCB: 0,4 mm ~ 6 mm
Spessore del FPC: 0,6 mm (escluso il giallo)
Posizioni applicabili dei componenti
SMT Componenti quali resistori, condensatori, induttori, diodi e triodi: 0201, 0402, 0603, 0805, 1206 e altre specifiche;
IC: supporto per imballaggi SOP, TSOP, TSSOP, QFN, passo minimo 0,3 mm; supporto per imballaggi BGA, CSP,
Min. sfera 0,2 mm;
Tipi di PCB applicabili
Applicabile a tipi di PCB per telefoni cellulari, comunicazioni, TV LCD, STB, cinema per famiglie, elettronica per veicoli,
attrezzature di energia medica, aerospaziale e aeronautica, esclusi i prodotti elettronici generali.

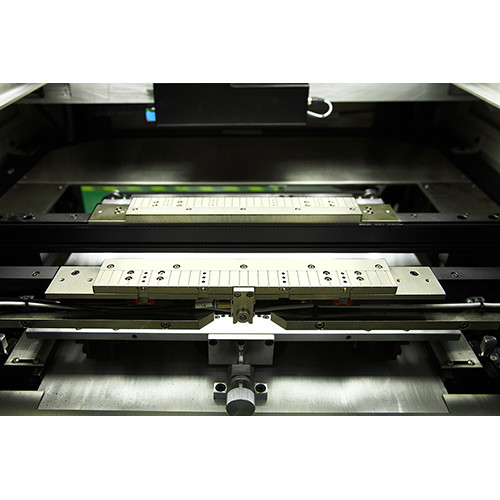

1,Tutta la nuova struttura X-beam stencil di terza generazione, aggiungere operatori di pasta di saldatura più conveniente e preciso posizionamento rete di acciaio;
Nuovo tipo di fascio X di coppia, risolvere la pasta di saldatura e la deposizione di polvere, prolungare la vita utile della macchina;

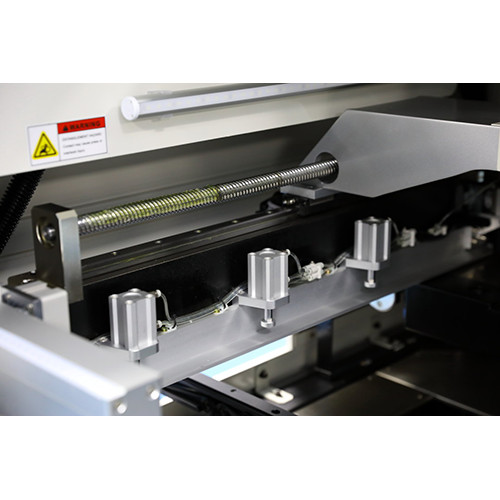

2,Scalabile sul dispositivo di pressione, in vista della deformazione facile della stampa PCB può fare la tavoletta fuori, non ha bisogno di usare la pressione
L'utilizzo flessibile del prodotto
3, L'intera macchina utilizza il binario guida auto lubrificante importato, il binario guida non ha bisogno di aggiungere lubrificante, entro cinque anni guida manutenzione gratuita entro cinque anni.
4,X Y1 Y2 nel motore lineare HAYDON statunitense, la vite di azionamento di precisione giapponese, rotaia guida auto lubrificante, per garantire la precisione
5, Net frame Y per localizzare automaticamente, può rapidamente realizzare contropunto stencil automatico;
6"Fabbricazione in cui il materiale viene utilizzato per la produzione di prodotti di produzione di acciaio a alta resistenza, per garantire la stabilità della testa di stampa;
Il sistema di raschiatura di tipo galleggiante, il dispositivo di permanenza elastico unico, può proteggere molto bene il processo di caduta di stencil e raschiatore.
