Caratteristiche:

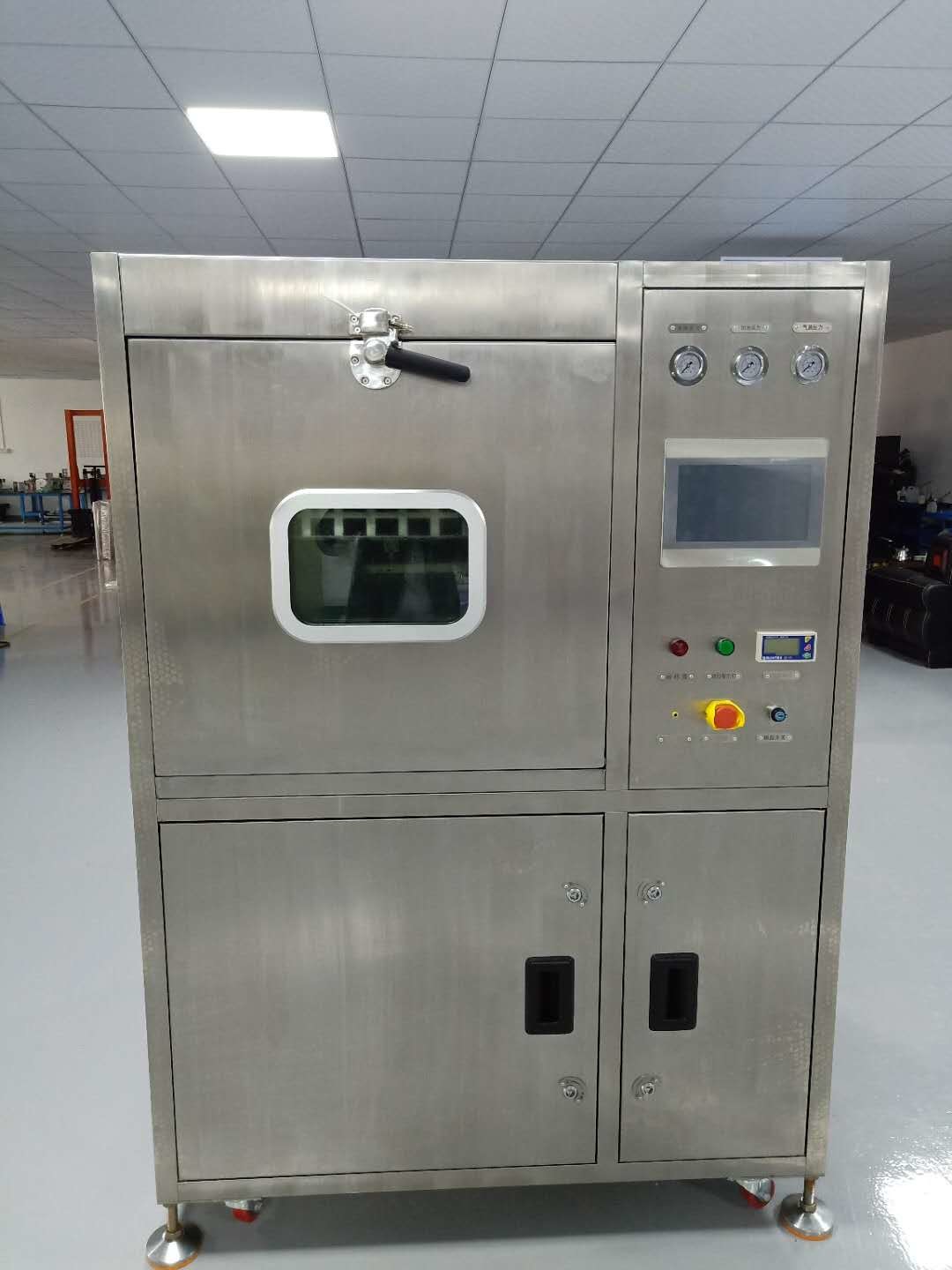

1Visualizzazione dell'intero processo: camera di pulizia dotata di finestre visive e 2 luci LED, il processo di pulizia è chiaro a colpo d'occhio.

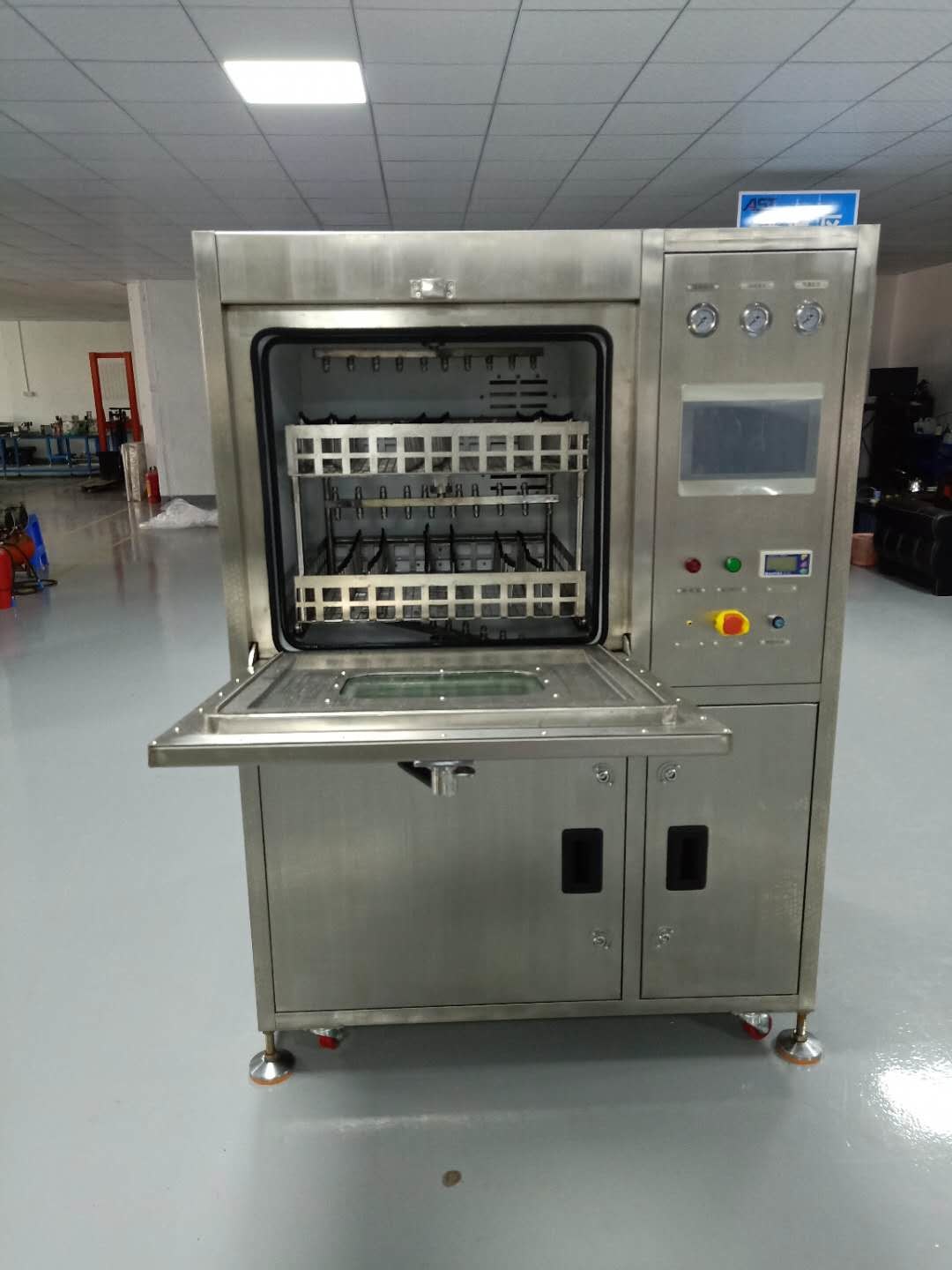

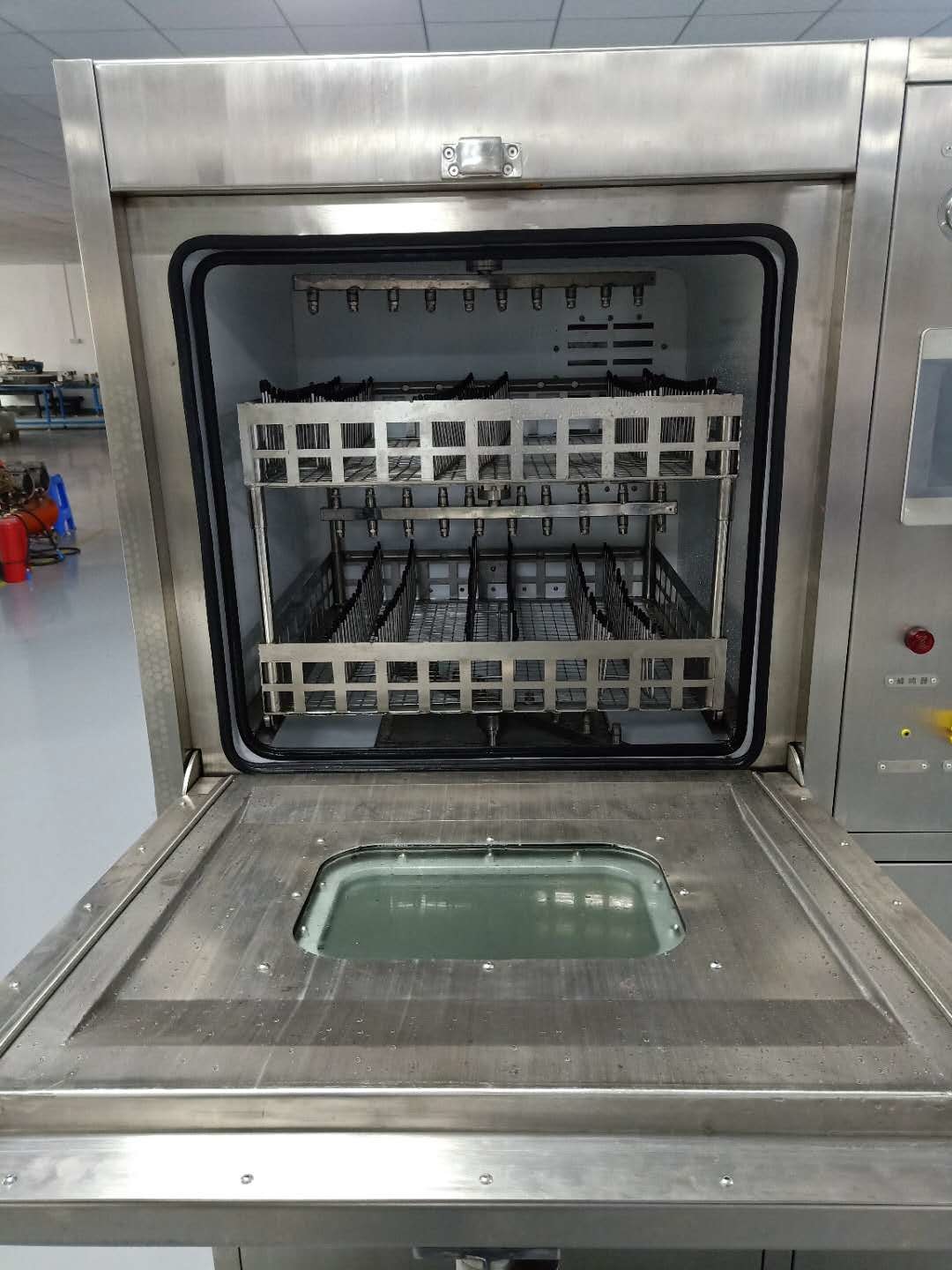

2.Il più grande cesto di pulizia del mondo: 610 mm ((L) × 560 mm ((W) × 100 mm ((H) 2 strati, soddisfa dimensioni PCBA più grandi e una maggiore produzione di pulizia.
3.Il design più scientifico dell'ugello ((brevetto ):Aumentare gli ugelli da sinistra a destra, Migliorare l'efficienza di pulizia, Distribuzione di ugelli su e giù, Risolvere completamente l'area cieca pulita
4.Disegno regolabile della pressione dell'ugello: risolvere il piccolo formato del PCBA nel processo di pulizia mediante spruzzo sotto collisione ad alta pressione, problema degli spruzzi
Con diluenti standard sistema di riscaldamento slot: notevolmente migliorato l'efficienza di pulizia.
5.Interfaccia touch screen: in base a diversi modelli PCBA impostati con diversi parametri di processo, può essere memorizzato programma di modifica rapida e vari parametri di processo diversi, tra cui,temperatura del solvente, tempo di pulizia, tempo/tempo di risciacquo, temperatura di risciacquo, tempo di asciugatura, temperatura di asciugatura, parametri di monitoraggio della conduttività, ecc.Può essere impostato l'autorità di gestione password.
6.Alti standard di pulizia: l'inquinamento ionico è pienamente conforme alla norma 610D IPC - classe I (meno di 1,5 ug/cm2)
7.Modo di aggiunta di liquido conveniente: può essere aggiunto manualmente, può anche essere impostato in base alla proporzione (5% ~ 25%) proporzionando automaticamente acqua DI e liquido chimico.
8.Sistema di pulizia completo: in base alla superficie del prodotto, la materia organica residua, la materia inorganica pulizia efficace
Modalità di pulizia automatica: in una finitura interna pulita tutto il processo di pulizia, risciacquo e asciugatura, piccole dimensioni, struttura compatta
Parametri tecnici:
contenuto | Parametro |
Numero di modello | HR-Q6 |
Dimensione della superficie pulita | L610*W560*H160mm 2 strati |
Capacità del serbatoio di concentrazione | 30L |
capacità del serbatoio di diluizione | 70L |
Capacità del serbatoio di spruzzatura | 17-23L |
Potenza del riscaldatore a spruzzo | 6 kW |
Tempo di pulizia | 0~ 99 minuti (regolabile) |
Temperatura di pulizia (liquido) | Temperatura ambiente ~ 75°C (regolabile) |
Tempo di risciacquo | 1 minuto/tempo ((1-59 volte/regolabile) |
Temperatura di risciacquo (acqua DI) | Temperatura ambiente ~ 75 °C (regolabile) |
Tempo di asciugatura | 0~99 minuti/ ((regolabile) |
Intervallo di monitoraggio della resistenza | 0~18M |
Potenza del riscaldatore del serbatoio dei solventi | 9 kW |
Temperatura di asciugatura | Temperatura ambiente ~ 99 °C/ (regolabile) |
Potenza del riscaldatore di asciugatura/KW | 6 kW |
Pressione di iniezione | 30 PSI- 90 PSI (regolabile) |
Filtro di grado chimico |
0.22μm (particelle di filtro:pasta di saldatura, rosina, flusso e contaminanti) |
Di filtro dell'acqua | Interfaccia tipo giunzione rapida da 1 pollice |
Porto di scarico chimico | Interfaccia tipo giunzione rapida da 1 pollice |
Manometro in tempo reale | 3 PCS (ugello/acqua DI/rifiuti) |
Pompa a spruzzo orizzontale | 5.5KW |
Dimensione del portello di scarico | Φ100 ((W) * 30 mm ((H) |
Fonte di energia;aria | AC380V 50HZ 65A/0,45MPa~0,75MPa |
Peso netto | 400 kg |
Dimensione | L1400*W1350*H1830 mm |
Shenzhen Honreal Technology Co., Ltd.è un'impresa nazionale ad alta tecnologia, specializzata nella ricerca e sviluppo, produzione, vendita di apparecchiature SMT.Il capitale sociale della società è di 5 milioniSin dalla fondazione dell'azienda, Honreal ha insistito nello sviluppo della tecnologia come nucleo, nella qualità come sopravvivenza, nella ricerca e sviluppo indipendenti e nella continua innovazione.Dopo sforzi continui, ha un certo numero di brevetti di invenzione ad alta tecnologia.
Q1: Qual è il tempo di ciclo diHR-Q6La macchina per la pulizia a serie?
R1: complessivamente 30-45 minuti. lavare 10 minuti + sciacquare 10 minuti + asciugare 10-25 minuti.
Q2: In quali liquidi può essere utilizzatoHR-Q6per pulire il PCBA?
A2: PCBA liquido di pulizia a base d'acqua, risciacquo con acqua DI.
Q3: avere molti pcbas puòHR-Q6pulita in un ciclo?
A3: L200*W100mm PCBA per esempio, può pulire 30~40pcs.
Q4: Le PCBA devono essere cotte dopo il processo di lavaggio, risciacquo e asciugatura in macchina?
A4: Certo, i PCBA dopo la pulizia devono essere messi nel forno elettrico e cotti per 2 ore a 100~110°C o 4 ore a 80~90°C per rendere il PCBA completamente asciutto.
Confronta le immagini prima e dopo la pulizia:
