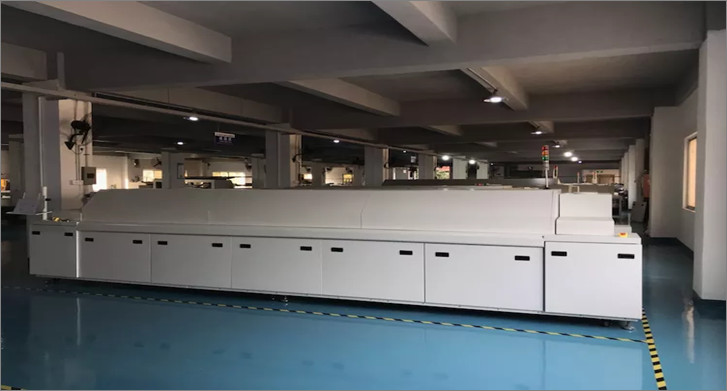

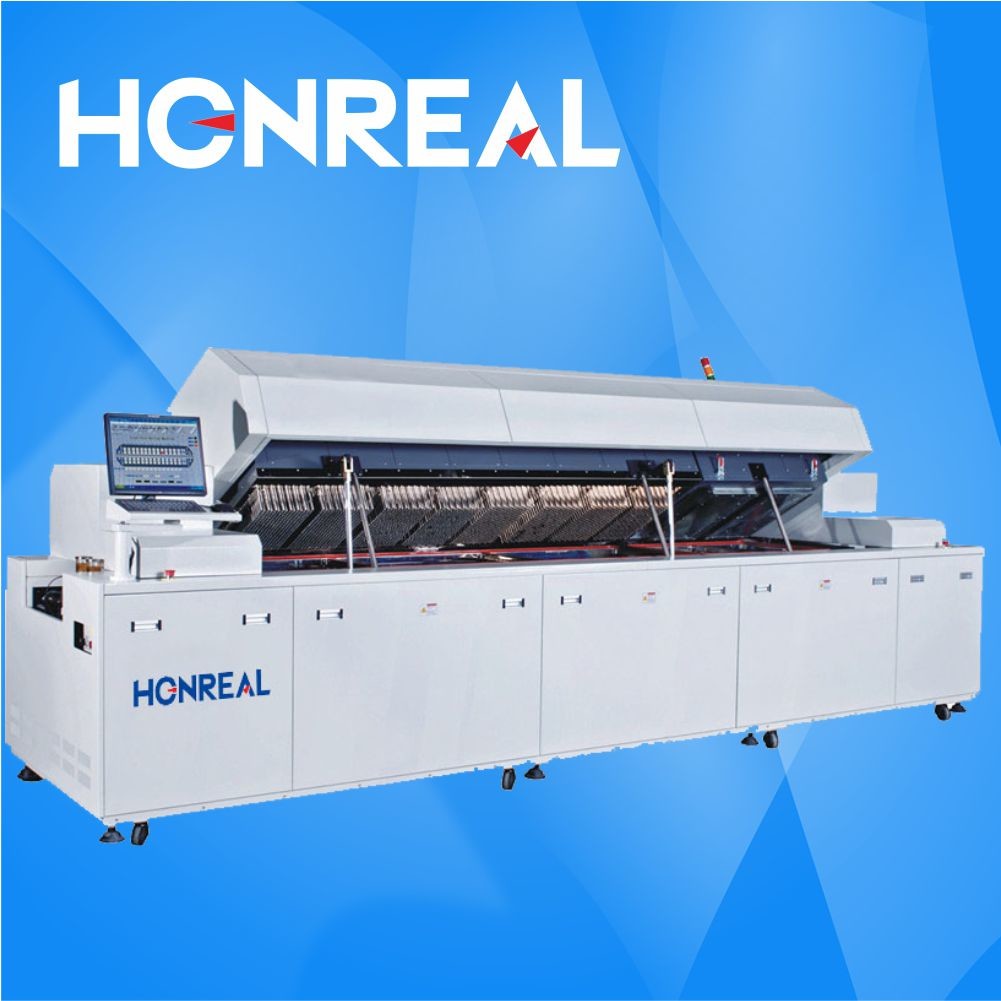

380V 50hz SMT Reflow Oven Machine con galleria di riscaldamento da 3890 mm

MOQ:	1 set
Prezzo:	Negoziabile
Imballaggio standard:	WoodenCase
Periodo di consegna:	15 giorni lavorativi
Metodo di pagamento:	L/C,T/T,Western Union
Capacità di fornitura:	100sets/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

HONREAL

Certificazione

Numero di modello

HR-10C

Dimensioni:

L6300*1430*1530

Galleria di riscaldamento:

3890mm

Tipo di componente:

Dischi mono/doppie facce come CSP, BGA, ecc.

Le zone costituiscono:

Zone di raffreddamento superiori 8, inferiori 8,2

Controllo della temperatura:

Controllo PID a circuito chiuso, azionamento SSR

Intervallo di temperatura:

Ambiente - 300°C

Precisione della temperatura:

Alimentazione elettrica:

3ø 380V

Altezza della catena di trasporto:

900±20 mm

Larghezza massima del PWB:

350 mm

Evidenziare:

50hz SMT forno a riflusso

Macchina per forno a reflusso SMT 380V

Forni a reflusso 3890 mm smt

Descrizione del prodotto

Macchina per saldatura a riflusso per PCB a LED SMD Prezzo forno a riflusso

Caratteristiche:

Queste macchine per saldatura a riflusso a microciclo adottano un ugello a tubo paragonabile a quello prodotto da ERSA Germania. L'efficienza termica della costruzione con ugelli a tubo (esempio: costruzione ad aria calda tipo ERSA) è superiore a quella della costruzione a piastra perforata (esempio: costruzione ad aria calda tipo HFLLER). Pertanto, possono risolvere efficacemente problemi come l'interferenza tra intervalli e gli angoli morti del trasportatore.
Funzioni delle macchine per saldatura a riflusso a microciclo serie HOTFLOW:

1. Interfaccia operativa umanizzata, piattaforma operativa Windows, commutazione cinese e inglese.

2. Monitoraggio intelligente dello stato operativo, allarme sonoro e luminoso per guasti, registrazione dei dati di produzione.

3. Marca PLC + controllo ad anello chiuso PID, precisione del controllo della temperatura di ±1°C.

4. Design a zona di temperatura lunga, ogni zona di temperatura raggiunge i 300 mm di lunghezza.

5. L'aria viene restituita nella parte anteriore e posteriore della zona di temperatura per evitare efficacemente la temperatura incrociata, e la differenza di temperatura laterale raggiunge ±2°C.
6. Motore aria calda da 2800 giri/min, portata aria calda fino a 90 CFM, efficiente conduzione del calore e capacità di compensazione termica.

7. Struttura di isolamento termico superiore, temperatura del guscio ≤30°C, pieno utilizzo dell'energia.
8. La piastra di distribuzione dell'aria zincata in lega di alluminio spessa 3 mm garantisce una distribuzione uniforme del calore nella zona di temperatura.
9. Rinforzare il meccanismo di regolazione della larghezza della cavità del forno e della guida per evitare efficacemente la deformazione della cavità del forno riscaldata e delle guide.

Macchina	HR-8C	HR-10C
Zone di riscaldamento	8 zone superiori	10 zone superiori
Zone di riscaldamento	8 zone inferiori	10 zone inferiori
Tunnel di riscaldamento	2900mm	3890mm
Dimensioni	L552014301530	L630014301530
Peso netto	circa 2760Kg	circa 3060Kg
Potenza generale	64KW	83KW
Consumo energetico	Circa 7--30KW	Circa 9--38KW
Tempo di salita	20 minuti	20 minuti
Tipo di controllo	Controllo PC + PLC
Metodo di riscaldamento	Convezione ad aria completamente forzata
Controllo della temperatura	Controllo ad anello chiuso PID, azionamento SSR
Intervallo di temperatura	Ambiente---300°C
Precisione della temperatura	±1 °C
Uniformità della temperatura	±1.5 °C
Raffreddamento	1-2 zone di raffreddamento (superiore e inferiore)
Metodo del trasportatore	Trasportatore a nastro a rete e a catena
Altezza del trasportatore	900±20mm
Larghezza massima PCB	350mm
Spazio PCB	Superiore / Inferiore 30mm
Direzione del trasportatore	Da sinistra a destra
Velocità del trasportatore	0-1800mm/min
Sollevamento gancio	Perno a vite elettrico
Comunicazione a monte/a valle	SMEMA
Alimentazione	380v, 3ph, 50hz

Parte della zona di temperatura:

380V 50hz SMT Reflow Oven Machine con galleria di riscaldamento da 3890 mm

Design unico di ritorno dell'aria anteriore e posteriore per evitare la temperatura incrociata
Filo termocoppia importato dal Giappone
Controllo ad anello chiuso PID, la precisione raggiunge ±1°C
Differenza di temperatura trasversale fino a 2°C
La capacità di processo CPK raggiunge 1.784

Installazione e calibrazione

1. Ambiente e condizioni di lavoro

 Questa apparecchiatura deve essere collocata in un'officina orizzontale, asciutta e ben ventilata;

 Temperatura ambiente: 5~45°C;

 Umidità ambientale: 20~95%;

 Alimentazione nominale: 380V, 100A (il cavo di alimentazione deve essere un cavo intrecciato da 16mm²), sistema a 3 fasi e 5 fili;

 Un sistema di aspirazione artificiale deve essere installato ad entrambe le estremità di questa apparecchiatura. La portata d'aria del tubo di aspirazione è di 25 m³/min.

2. Installazione dell'apparecchiatura

 Posizionare l'apparecchiatura in base ai requisiti di produzione effettivi e alla situazione pratica;

 Sollevare i piedini di questa apparecchiatura e contemporaneamente livellarla utilizzando questi piedini

 Questa apparecchiatura deve essere installata orizzontalmente.

3. Calibrazione

Tutti i parametri di questa apparecchiatura devono essere regolati in conformità con i requisiti del cliente, come prodotto, velocità di produzione e pasta saldante utilizzata. Queste regolazioni comprendono la velocità lineare della catena, la temperatura di ogni zona, ecc. Questa apparecchiatura è stata calibrata prima della spedizione. È sufficiente verificare se l'alimentazione è applicabile a questa apparecchiatura al suo arrivo in fabbrica.

Chi siamo?

Shenzhen Honreal Technology Co.,Ltd è un'impresa nazionale high-tech, specializzata nella ricerca e sviluppo, produzione e vendita di apparecchiature SMT. Serviamo le prime 500 aziende elettroniche mondiali. Il capitale sociale della società è di 5 milioni. Avendo un team tecnico esperto e un'eccellente capacità di innovazione tecnica, creare una migliore catena di approvvigionamento di prodotti e un team di assistenza e soddisfare le diverse esigenze dei clienti è il nostro obiettivo a lungo termine. Soddisferemo le esigenze dei clienti comprendendoli, mettendoli al primo posto e fornendo servizi di valore.

380V 50hz SMT Reflow Oven Machine con galleria di riscaldamento da 3890 mm

Certificazione

High capacity 8 zones Lead-Free dual track Reflow oven from china manufacturer

FAQ

D: Come potete garantire la qualità delle vostre vendite?
R: Garantiamo che ogni set di macchine è sottoposto a rigorosi test prima di essere consegnato a voi, per garantire le eccellenti prestazioni di tutti i prodotti.

D: Come funziona la formazione?

R: Dopo aver acquistato le nostre macchine, i vostri ingegneri possono recarsi nella nostra azienda o è molto facile da usare

la macchina secondo il video di formazione e il manuale utente, il manuale utente verrà fornito insieme alla macchina.

D: Vorrei chiedervi se è possibile avere il mio logo sul prodotto.
Speriamo che sappiate che la nostra azienda supporta perfettamente il servizio di logo personalizzato, lo facciamo. Inoltre, è totalmente gratuito, quindi diteci solo le vostre esigenze.

D: È difficile usare queste macchine?

R: No, per niente difficile. Per i nostri precedenti clienti, al massimo 2 giorni sono sufficienti per imparare a usare le macchine.
