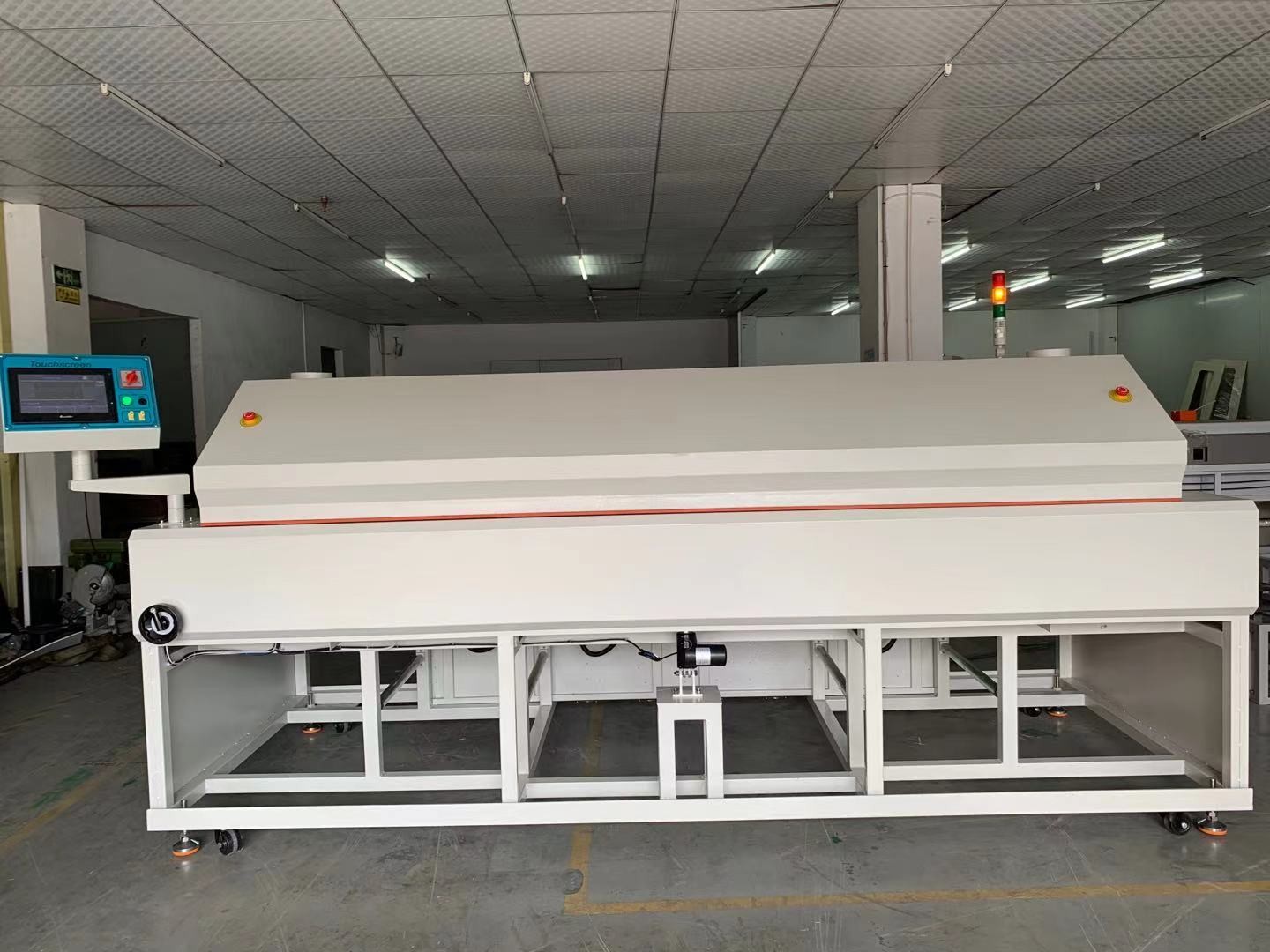

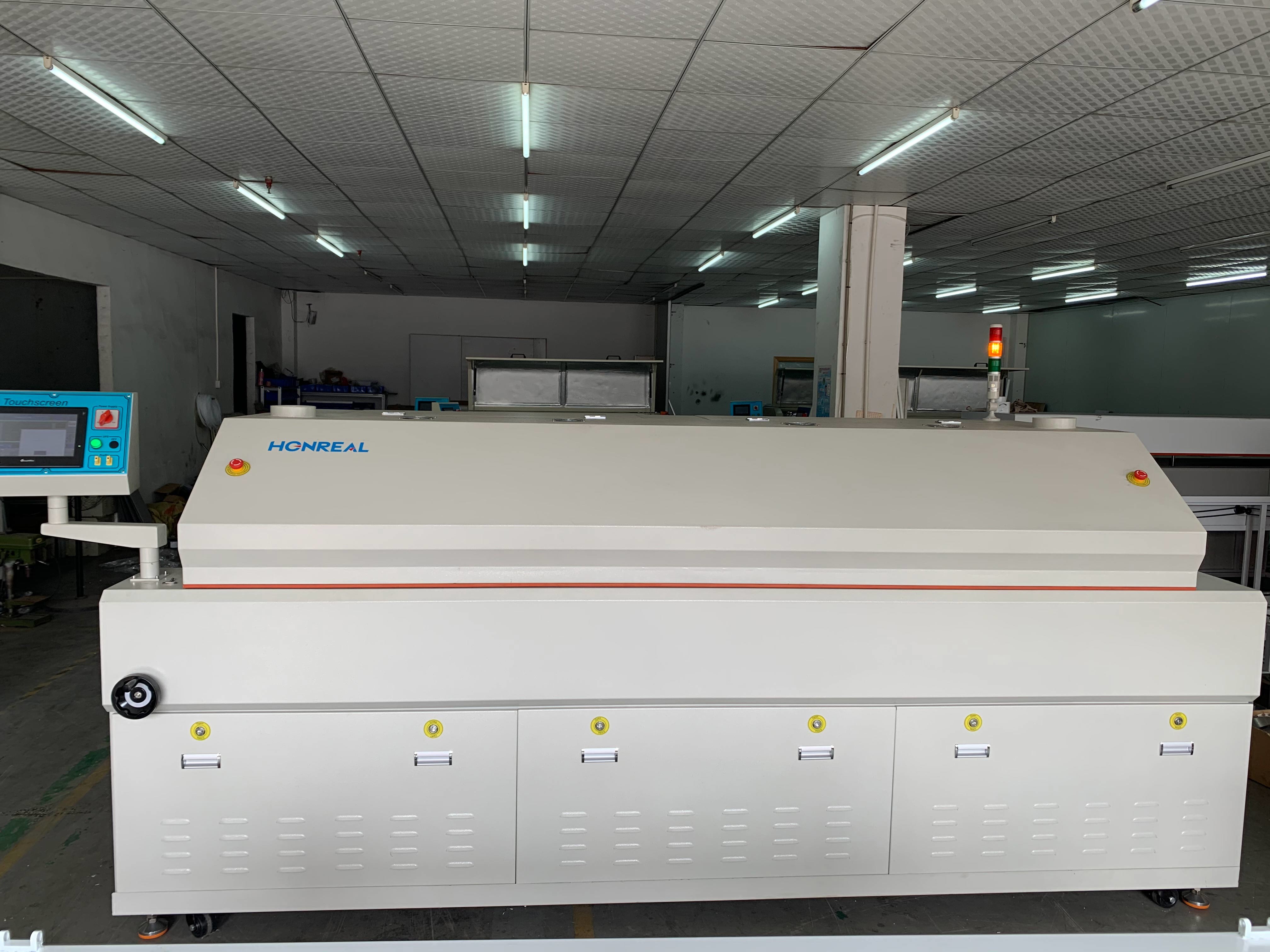

Macchina di saldatura a reflusso ad aria calda SMT, forno di irradiazione completamente automatico

PCB di alta qualità Curing IR completamente automatico Forno Coatflow ICM-2200 3300

Generale della macchina:

1.La macchina di curatura in linea (serie ICM) è un'idea per la produzione di curatura ad alto volume. Sono facili da integrare con diverse macchine di rivestimento conforme.

2Disponibili in diverse lunghezze, offrono la flessibilità necessaria per soddisfare le esigenze di produzione e presentano una costruzione robusta e un aspetto snello.

3.Il forno è dotato di un design di scarico a corrente discendente unico.Plenum sotto i binari del trasportatore, rimuoverà i composti organici volatili (COV) che si trovano tipicamente nelle applicazioni di rivestimento conformi.Questo fornisce un ambiente di funzionamento sicuro quando accoppiato al sistema di scarico esterno

4Il coperchio superiore può essere sollevato manualmente per mantenere il riscaldatore.

Sistema di riscaldamento:

1La camera di cura ottiene un'atmosfera termicamente uniforme con un riscaldatore speciale a carbonio in silicio in infrarossi lontano originario del Giappone.

2.Tutti i riscaldatori possono essere regolati manualmente in altezza, in modo da ottenere le migliori prestazioni termiche per i diversi prodotti.

3Il tunnel interno del forno è in acciaio inossidabile, facile da pulire.

4.specialmente ampliato lo strato resistente al calore a 100 mm, impedire la perdita di calore in modo efficace, in modo da risparmiare energia.

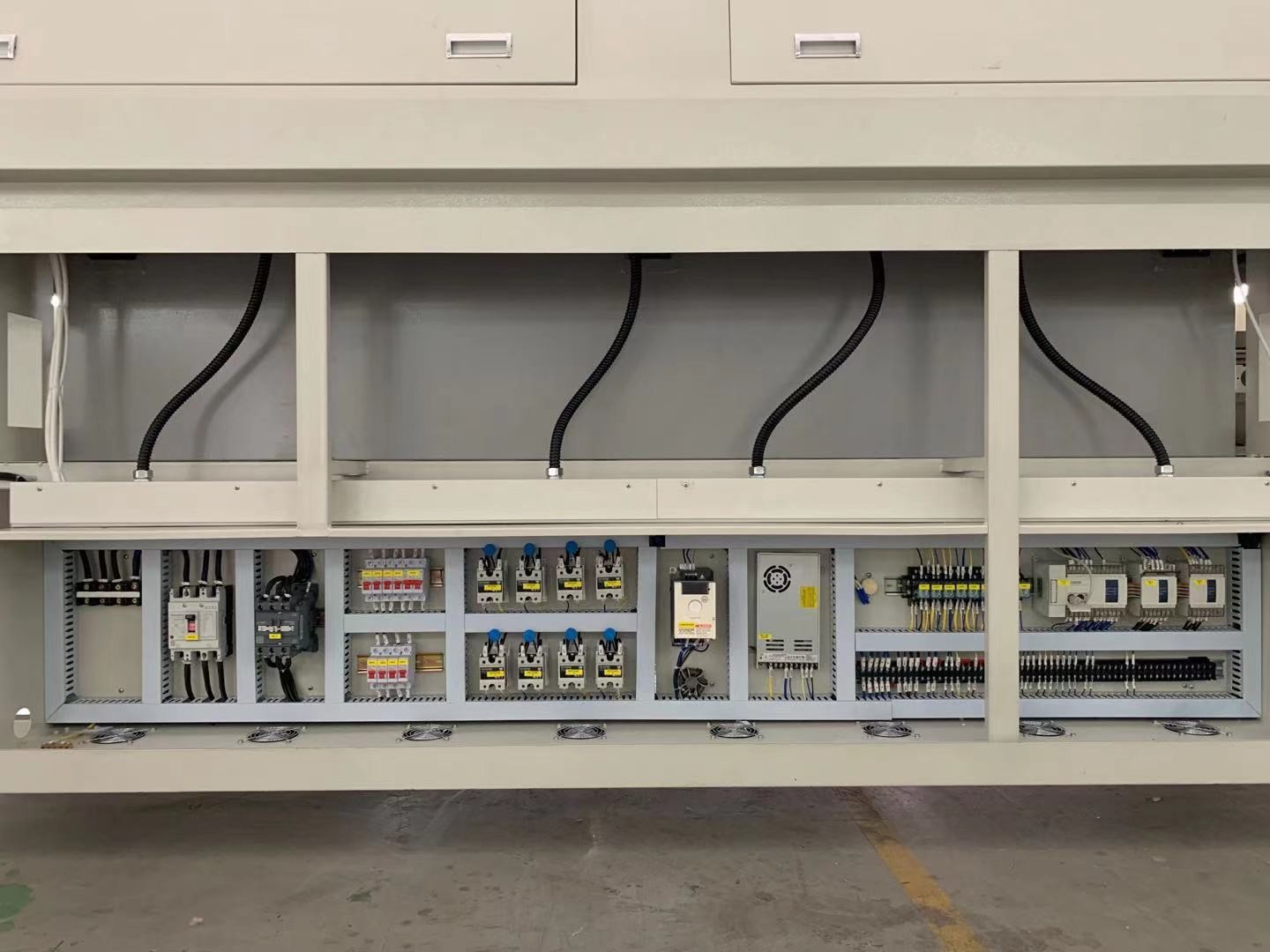

Sistema elettrico:

1.PLC e touch screen a colori per il controllo. Può memorizzare più di 50 gruppi di parametri sul touch screen.

2.PID per il controllo della temperatura, la temperatura può essere controllata sotto ±2°C.

3.Componente elettrico di marca come Schneider (Germania) interruttore,Omron (Giappone) interruttore di scatola.

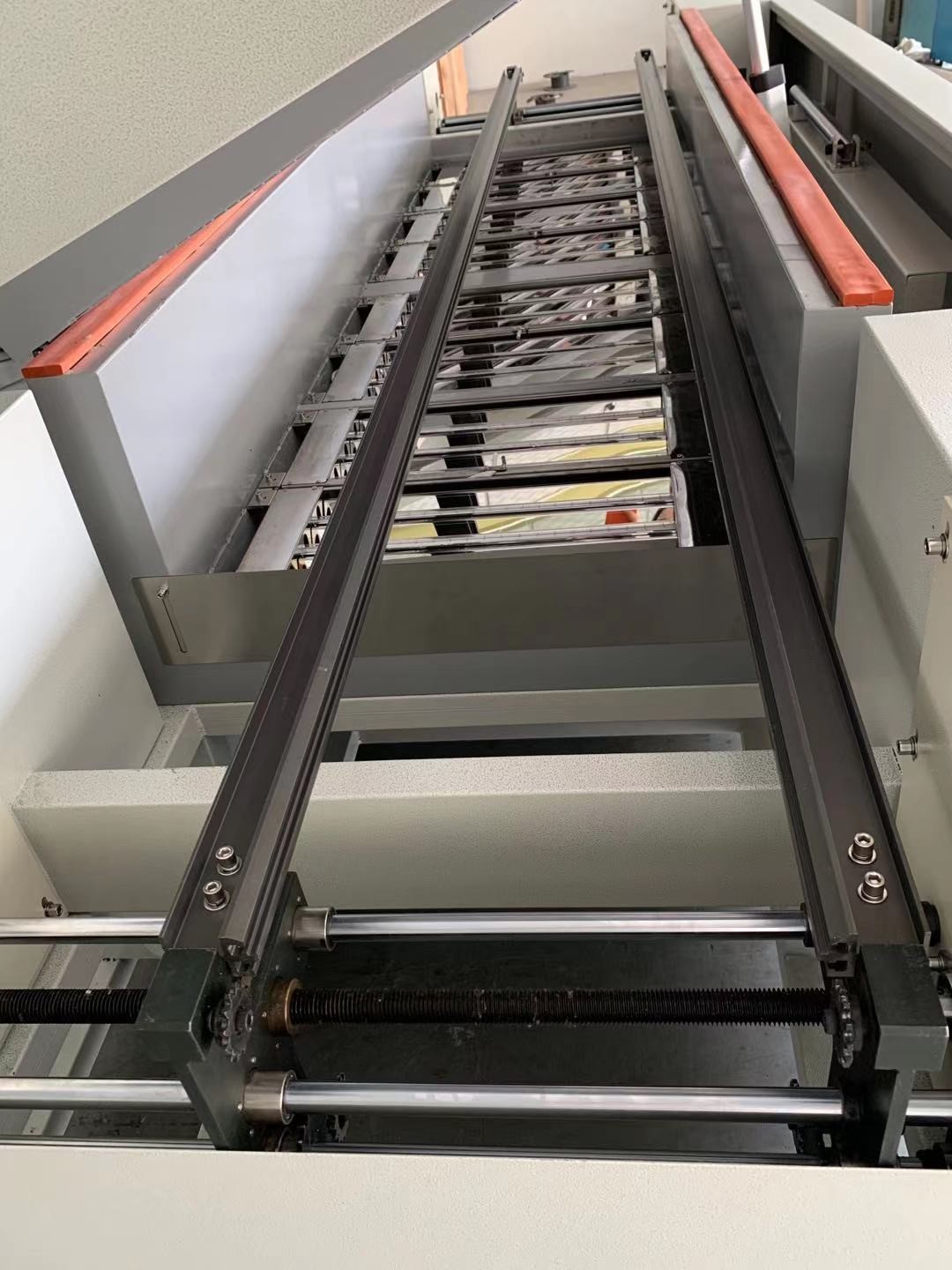

Sistema di trasporto:

All'ingresso e all'uscita ci sono piastre che possiamo regolare l'altezza, in modo da evitare perdite di calore da entrambe le estremità.

Sistema di nastri trasportatori a maglia fine, in grado di trasportare prodotti da 20 kg.

Preparazione prima di avviare la macchina:

1. Verificare se la tensione nominale e la corrente della fonte di alimentazione possono soddisfare i requisiti e se si tratta di una fonte di alimentazione trifase a 4 linee.

2Controlla se l'alimentazione principale è già collegata alla macchina.

3Controlla se la macchina è a terra correttamente.

4Controllare se sono rimasti oggetti estranei all'interno del cabinet elettrico e se tutte le prese possono funzionare correttamente all'interno del cabinet elettrico.

5Controllare che tutti gli interruttori di arresto di emergenza sia all'alimentazione che allo scarico siano espulsi nelle loro posizioni normali.

6Assicurarsi che i tubi di scarico sia agli estremi di alimentazione che di scarico dell'apparecchiatura delle macchine di cura siano collegati in modo flessibile con i tubi di ventilazione principali.

7Controllare che tutti i sedili con cuscinetti a rullo siano correttamente lubrificati.

8Controlla se le catene del trasportatore si staccano dai binari di guida all'interno della camera.

9Controllare che tutte le viti di fissaggio dei pignoni e degli ingranaggi sia alle estremità di alimentazione che a quelle di scarico del sistema di trasporto siano girate strettamente.

10Controllare se le catene possono funzionare normalmente e assicurarsi che non siano premute o bloccate, siano collegate correttamente a tutti i pignoni e non si staccino.

11. sgombrare e pulire la camera. non permettere a nessun oggetto di rimanere nella camera, ad eccezione dei pezzi da lavorare.
