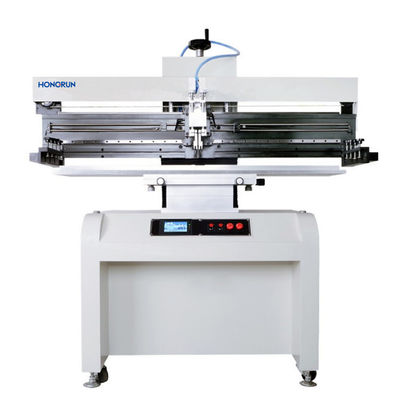

Introduzione del prodotto:

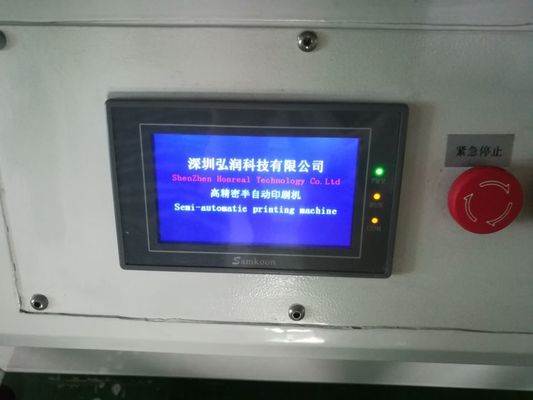

1Controllo microcomputer, display touch screen, interfaccia di gestione dei menu.

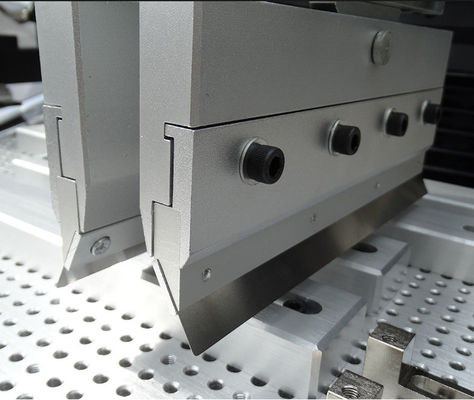

2Il raschiatore galleggia (simile alla macchina di stampa automatica MPM, il raschiatore può galleggiare liberamente su e giù e regolare automaticamente il livello della maglia di acciaio).
3La pressione del raschiatore è regolabile (la pressione del raschiatore sulla maglia di acciaio può essere regolata in base alla lunghezza di diversi tipi di raschiatori).
4. dotato di un sistema di regolazione della velocità del convertitore di frequenza, la lama funziona ad una velocità stabile;
5L'operazione di lavoro adotta un interruttore a chiave a due mani, sicuro e affidabile.
6Nel menu touch screen è possibile impostare in modo indipendente il tempo di pausa dell'intera rete di acciaio.
7I metodi di posizionamento e fissaggio delle schede PCB comprendono il posizionamento del foro di riferimento, il posizionamento del bordo di riferimento e il posizionamento simultaneo del bordo di riferimento del foro di riferimento.Modello di posizionamento e molte altre forme di posizionamento precise.
8La funzione di visualizzazione del tempo, la funzione di conteggio automatico dei tempi di stampa e la funzione di protezione dello schermo sono fornite sullo schermo touch.
9Equipaggiato con velocità di raschiatura regolabile e funzione di sicurezza di emergenza.
10. Modalità di stampa: singolo, doppio e doppio avvio (impostazione del menu è opzionale).
11- Stato di lavoro di stampa: automatico/semi-automatico/a tre pollici (impostazione del menu opzionale).
12Il tavolo da lavoro con grande sedile in ghisa è stabile e privo di agitazioni.
| Parametri tecnici | |
|
Funzione |
Questa unità è utilizzata per stampare pasta di saldatura su scheda PCB |
| Dimensioni delle tavole di stampa | 300×400 mm ((o personalizzato) |
| Dimensione del telaio | 370×470mm, 420×520mm, 550×650mm |
| Dimensione del PCB | 50×50~300×400 mm |
| Spessore del PCB | 0.2 - 5,0 mm |
| Posizione di stampa fissa | Posizionamento esterno del PCB o del pin |
| Fabbricazione di apparecchi per il controllo delle emissioni | L'indicatore di pressione deve essere conforme alle prescrizioni di cui all'allegato 3 del presente regolamento. |
| Precisione di stampa | ± 0,02 mm |
| Precisione ripetitiva | ± 0,05 mm |
| Distanza minima | 0.35mm |
| Pressione dell'aria | 4-6 kgf/Cm2 |
| Fornitore di alimentazione | 220V 50/60Hz 100W |
| Specificità | ||||
|
Numero di modello |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Dimensione del PCB (L×W) ~(L×W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Dimensione delle maglie in acciaio (L × W) mm~(L × W) mm | - Si'. - Si', certo. | (370x470) ~ ((550x850) | - Si'. - Si'. - Si'. | (370x470) ~ ((550x1750) |
| Dimensioni della tavola da stampa (L×W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| Dimensione della macchina (L×W×H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Peso | 260 kg | 300 kg | 340 kg | 380 kg |
