Macchine per la stampa di circuiti stampati a circuiti stampati a circuiti stampati
Introduzione del prodotto:
1.Utilizzando una rotaia guida di precisione e il motore di importazione per guidare la conversione del sedile della lama, la stampa e l'alta precisione.

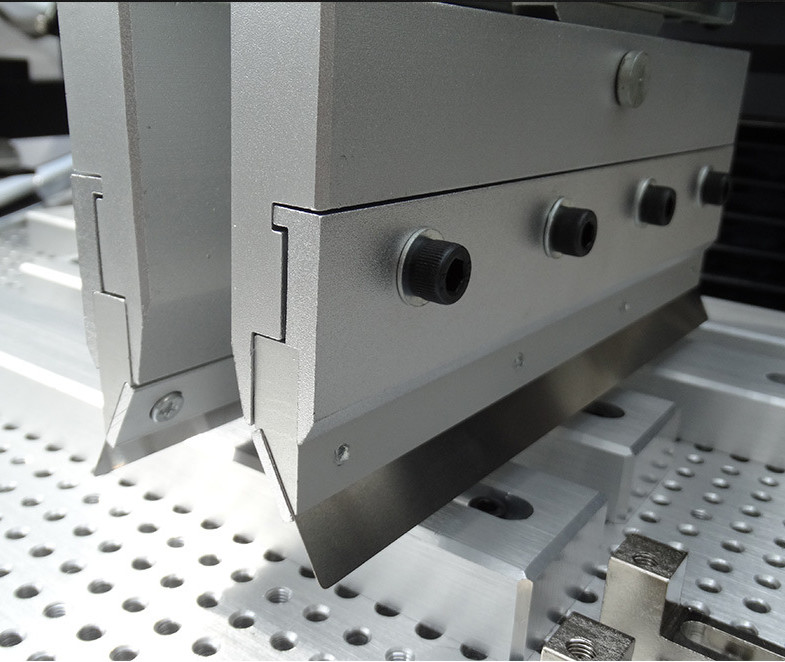

2.Il raschiatore di stampa può ruotare di 45 gradi fissato, facile stampa stencil e pulizia e sostituzione di squeegee.
3Il blocco di raschiatura può essere regolato prima e dopo la lama, per scegliere la giusta posizione di stampa.
4.In combinazione con una piastra di stampa a scanalatura fissa e un PIN, facile installazione e regolazione, per la stampa a doppio lato.
5.School Edition modo per spostare una rete di acciaio, combinato con stampato (PCB), X, Y, Z. Comodo regolazione fine.
6.Può essere impostato su unidirezionale e bidirezionale, vari metodi di stampa.
7.Con funzione di conteggio automatico per facilitare la produzione di statistiche di produzione.
8.Angolo regolabile della lama, lama di acciaio, raschiatore di gomma sono adatti.
9.Schermo sensoriale con funzione screen saver, il tempo può essere regolato per proteggere la vita del touch screen.
10Display di velocità di stampa, regolabile.
| Parametri tecnici | |
|
Funzione |
Questa unità è utilizzata per stampare pasta di saldatura su scheda PCB |
| Dimensioni delle tavole da stampa | 300×400 mm ((o personalizzato) |
| Dimensione del telaio | 370×470mm, 420×520mm, 550×650mm |
| Dimensione del PCB | 50×50~300×400 mm |
| Spessore del PCB | 0.2 - 5,0 mm |
| Posizione di stampa fissa | Posizionamento esterno del PCB o del pin |
| Fabbricazione di apparecchi per il controllo delle emissioni | L'indicatore di pressione deve essere conforme alle prescrizioni di cui all'allegato 3 del presente regolamento. |
| Precisione di stampa | ± 0,02 mm |
| Precisione ripetitiva | ± 0,05 mm |
| Distanza minima | 0.35mm |
| Pressione dell'aria | 4-6 kgf/Cm2 |
| Fornitore di alimentazione | 220V 50/60Hz 100W |
| Specificità | ||||
|
Numero di modello |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Dimensione del PCB (L×W) ~(L×W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Dimensione delle maglie in acciaio (L × W) mm~(L × W) mm | - Si'. - Si', certo. | (370x470) ~ ((550x850) | - Si'. - Si'. - Si'. | (370x470) ~ ((550x1750) |
| Dimensioni della tavola da stampa (L×W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| Dimensione della macchina (L×W×H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Peso | 260 kg | 300 kg | 340 kg | 380 kg |
Shenzhen Honreal Technology Co., Ltd. si concentra sul campo dell'assemblaggio elettronico globale da 15 anni.forno a reflusso, macchina di saldatura a onde, attrezzature per la movimentazione dei PCB.scegliere e piazzareè: FUJI,JUKI,Avendo un team tecnico esperto e eccellente capacità di innovazione tecnica, Creare una migliore catena di fornitura di prodotti e team di servizio,e soddisfare le diverse esigenze dei clienti è il nostro obiettivo a lungo termineRisponderemo alle esigenze dei clienti comprendendoli, mettendoli al primo posto e fornendo servizi preziosi.
La nostra gamma di servizi:
Consulenza iniziale: offriamo consulenza di esperti e soluzioni SMT professionali su misura per le vostre esigenze di produzione specifiche.
Garanzia di fabbrica: forniamo una garanzia di un anno e un servizio completo di fabbrica per garantire l'affidabilità e le prestazioni delle nostre attrezzature.
Installazione in loco: il nostro team visiterà la vostra struttura per installare e mettere in servizio le attrezzature SMT, garantendo un'integrazione senza soluzione di continuità nella vostra linea di produzione.
Formazione tecnica: offriamo programmi di formazione completi, dal Livello 1 al Livello 3,fornire al vostro personale le competenze e le conoscenze necessarie per operare e mantenere efficacemente le nostre attrezzature.
Supporto tecnico 24 ore su 24, 7 giorni su 7, il nostro team di assistenza tecnica è disponibile 24 ore su 24, 7 giorni su 7, per risolvere eventuali problemi o preoccupazioni con i nostri prodotti.
Aggiornamenti software: forniamo accesso a vita agli aggiornamenti software gratuiti per tutti i nostri prodotti, assicurandoci di avere sempre le ultime funzionalità e miglioramenti a vostra disposizione.
