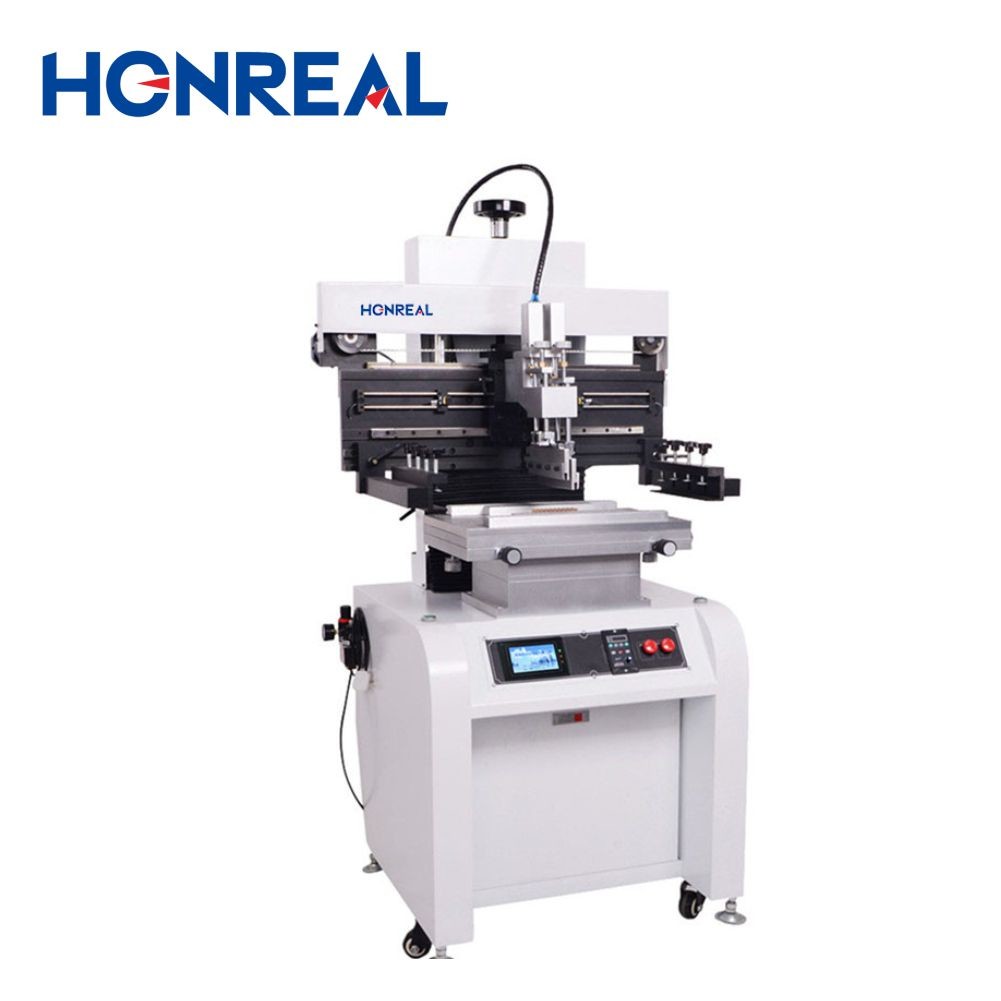

Macchine per la stampa di circuiti stampati semiautomatici
Introduzione del prodotto:
1La nostra attrezzatura utilizza una rotaia guida di precisione e un motore importato per guidare la conversione del sedile della lama, con conseguente stampa precisa e accurata.
2Il raschiatore di stampa è progettato per ruotare di 45 gradi e può essere fissato in posizione, rendendolo conveniente per la pulizia e la sostituzione degli stencil.
3Il blocco di raschiatura può essere regolato prima e dopo la lama, per scegliere la giusta posizione di stampa.
4.In combinazione con una piastra di stampa a scanalatura fissa e PIN, facile installazione e regolazione, per la stampa a doppio lato.
5.School Edition modo per spostare una rete di acciaio, combinato con stampato (PCB), X, Y, Z. Comodo regolazione fine.
6.Può essere impostato su unidirezionale e bidirezionale, vari metodi di stampa.
7.Con funzione di conteggio automatico per facilitare la produzione di statistiche di produzione.
8.Angolo regolabile della lama, lama di acciaio, raschiatore di gomma sono adatti.

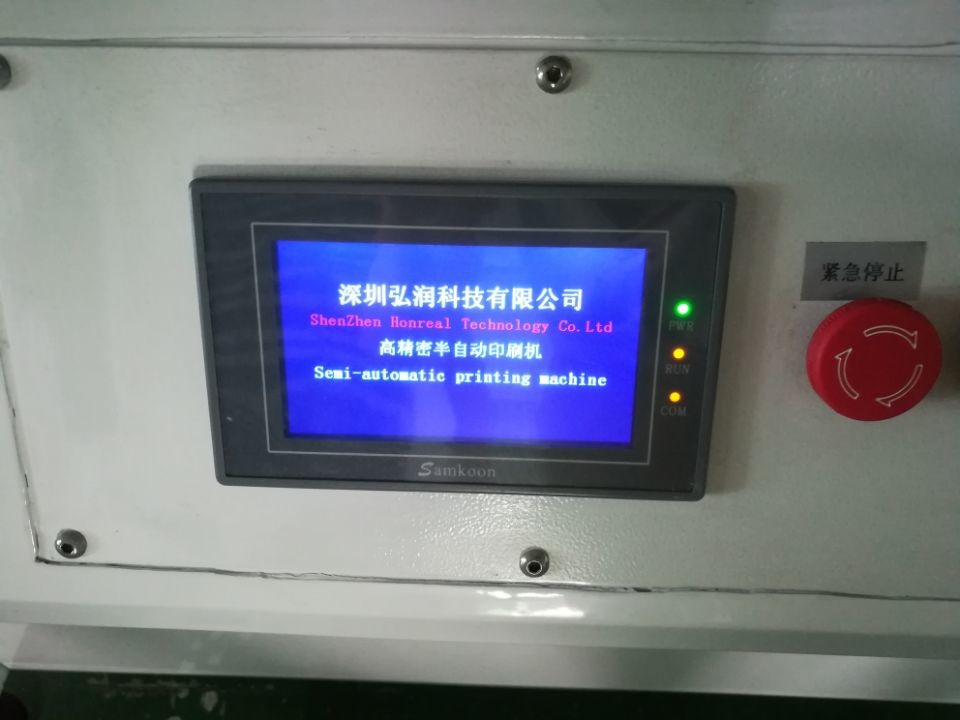

9.Schermo touch con funzione screen saver, il tempo può essere regolato per proteggere la vita dello schermo touch.
10Display di velocità di stampa, regolabile.
| Parametri tecnici | |
|
Funzione |
Questa unità è utilizzata per stampare pasta di saldatura su scheda PCB |
| Dimensioni delle tavole di stampa | 300×400 mm ((o personalizzato) |
| Dimensione del telaio | 370×470mm, 420×520mm, 550×650mm |
| Dimensione del PCB | 50×50~300×400 mm |
| Spessore del PCB | 0.2 - 5,0 mm |
| Posizione di stampa fissa | Posizionamento esterno del PCB o del pin |
| Fabbricazione di apparecchi per il controllo delle emissioni | L'indicatore di pressione deve essere conforme alle prescrizioni di cui all'allegato 3 del presente regolamento. |
| Precisione di stampa | ± 0,02 mm |
| Precisione ripetitiva | ± 0,05 mm |
| Distanza minima | 0.35mm |
| Pressione dell'aria | 4-6 kgf/Cm2 |
| Fornitore di alimentazione | 220V 50/60Hz 100W |
| Specificità | ||||
|
Numero di modello |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Dimensione del PCB (L×W) ~(L×W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Dimensione delle maglie in acciaio (L × W) mm~(L × W) mm | - Si'. - Si', certo. | (370x470) ~ ((550x850) | - Si'. - Si'. - Si'. | (370x470) ~ ((550x1750) |
| Dimensioni della tavola da stampa (L×W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| Dimensione della macchina (L×W×H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Peso | 260 kg | 300 kg | 340 kg | 380 kg |
