Macchine per la saldatura a ondate di PCB HR-300E:
1. PLC e sistema di controllo touchscreen che può salvare più di 50 set di parametri.
L'interfaccia user-friendly è facile da usare, la temperatura può essere impostata/salvata/modificata sul touchscreen.
2.Il spruzzatore di alta qualità fornisce perfette prestazioni di atomizzazione del flusso.
motore e rotaia / slider, velocità di movimento impostata sul touchscreen, driver stepper e sistema di controllo PLC
movimento liscio e con basso rumore.
3La zona di pre riscaldamento da convezione forzata dell' aria crea un calore uniforme sufficiente per il PCB.
Il sistema di pre riscaldamento facilita la manutenzione,il motore e il ventilatore possono essere smontati facilmente da
In fondo, il riscaldatore puo' essere spostato dal retro come un cassetto.
4. Adottare un riscaldatore in ghisa per la saldatura, è montato all'esterno della saldatura.
In questo modo si prolunga la vita della saldatura.
5- Pot di saldatura a due onde. entrambe le altezze d'onda sono controllate singolarmente da un trasduttore.
La frequenza di alimentazione del motore d'onda viene regolata sul touchscreen.
6La saldatura è fatta di materiale Ti, 100% capace di saldatura senza piombo.
7- Il cliente può impostare su e fuori tempo della macchina con timer settimanale.
8. allarme luminoso e sonoro per surriscaldamento e arresto di emergenza.
9Il sistema di trasportatore a dito, in grado di formare una linea di saldatura in linea attraverso un foro.
10Il cliente può scegliere il dito "L" per il pallet, o il dito a doppio gancio per il PCB.
11. N2 facoltativo per la saldatrice
| HR-300E - Specificativi | |
| Modello | HR-300E |
|
Larghezza del PCB |
50-400 mm |
| Capacità di saldatura | 250 kg |
| Potenza di marcia/potenza generale | 9-10 kW/18 kW |
| Dimensione | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| Peso netto | 800 kg |
| Sistema di controllo | Touchscreen + PLC |
| Motore trasportatore | 3Ph 220V, 90W |
| Velocità del trasportatore | 200MM-1800MM/min |
| Capacità di flusso | 60,5 litri |
| Capacità alcolica | 40,5 litri |
| Direzione del trasportatore PCB | Da sinistra a destra |
| Metodo di spruzzatura | motore passo a passo, rotaia lineare e spruzzatore mobile a scorrimento |
| Spruzzatore | Giappone ST-6 |
| Zona di pre riscaldamento | 1 singola zona di preriscaldamento inferiore |
| Potenza di pre riscaldamento | 7.5kw/zona |
| Materiale di saldatura | Completamente Ti |
| Caldaia di saldatura | di ferro fuso |
| Potenza di riscaldamento | 1.2KW*7PCS |
| Numero d'onda | onde doppie |
| Tipo di onda | Prima ondata di turbolenza e seconda ondata di Lambda |
| Tempo di fusione | 60 minuti |
| Scala di soldaggio | Manuale |
| Pottina di saldatura in&out | a motore |
| Pompa per la pulizia delle dita | 1PH 220V 10W |
| Tipo di dita | Con doppio gancio |
| Materiale per le dita | Ti |
| Angolo di saldatura | 5-7° |
| Fornitura d'aria | 3-5BAR |
| Fornitore di alimentazione | 3PH 380V 50HZ |

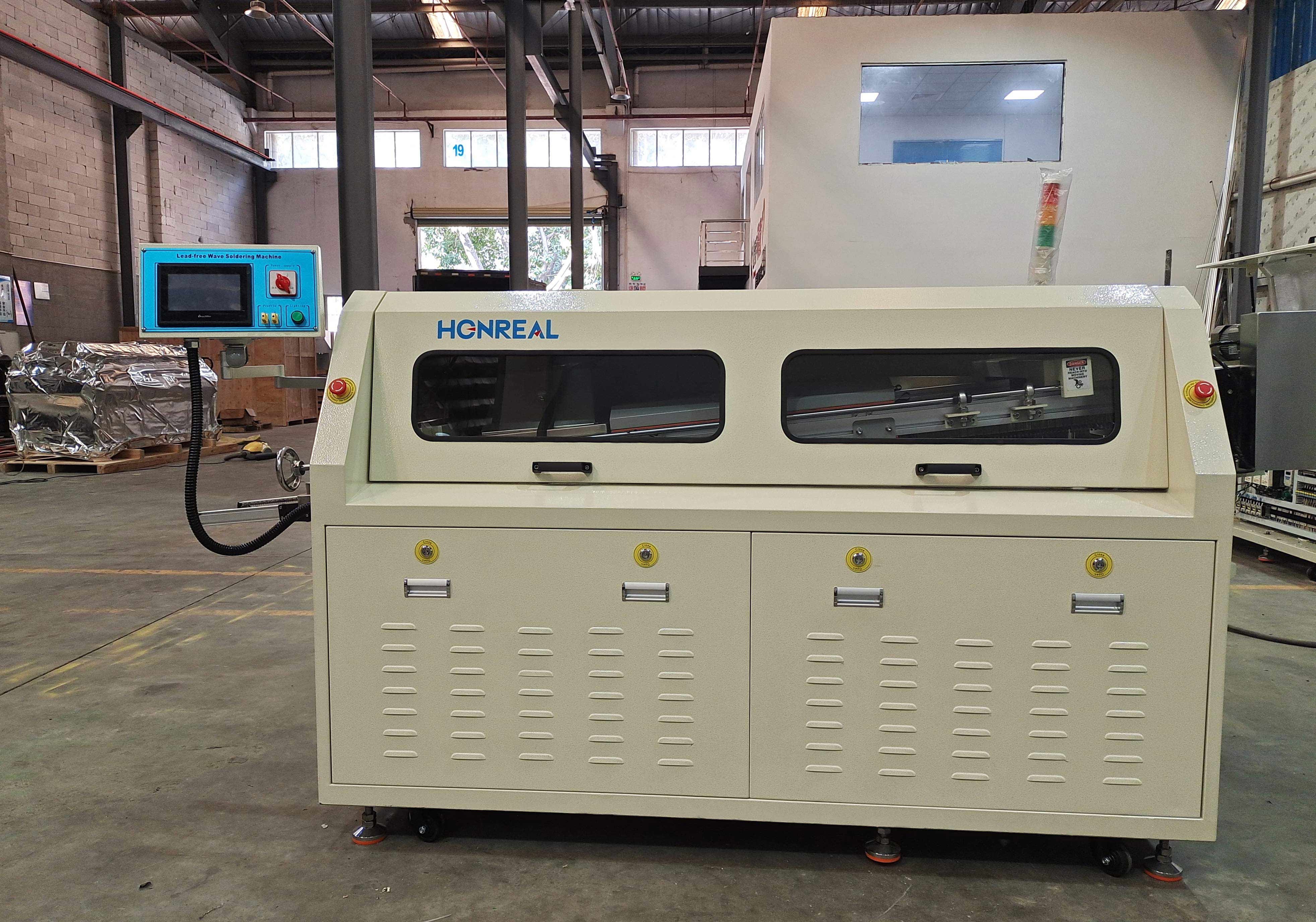

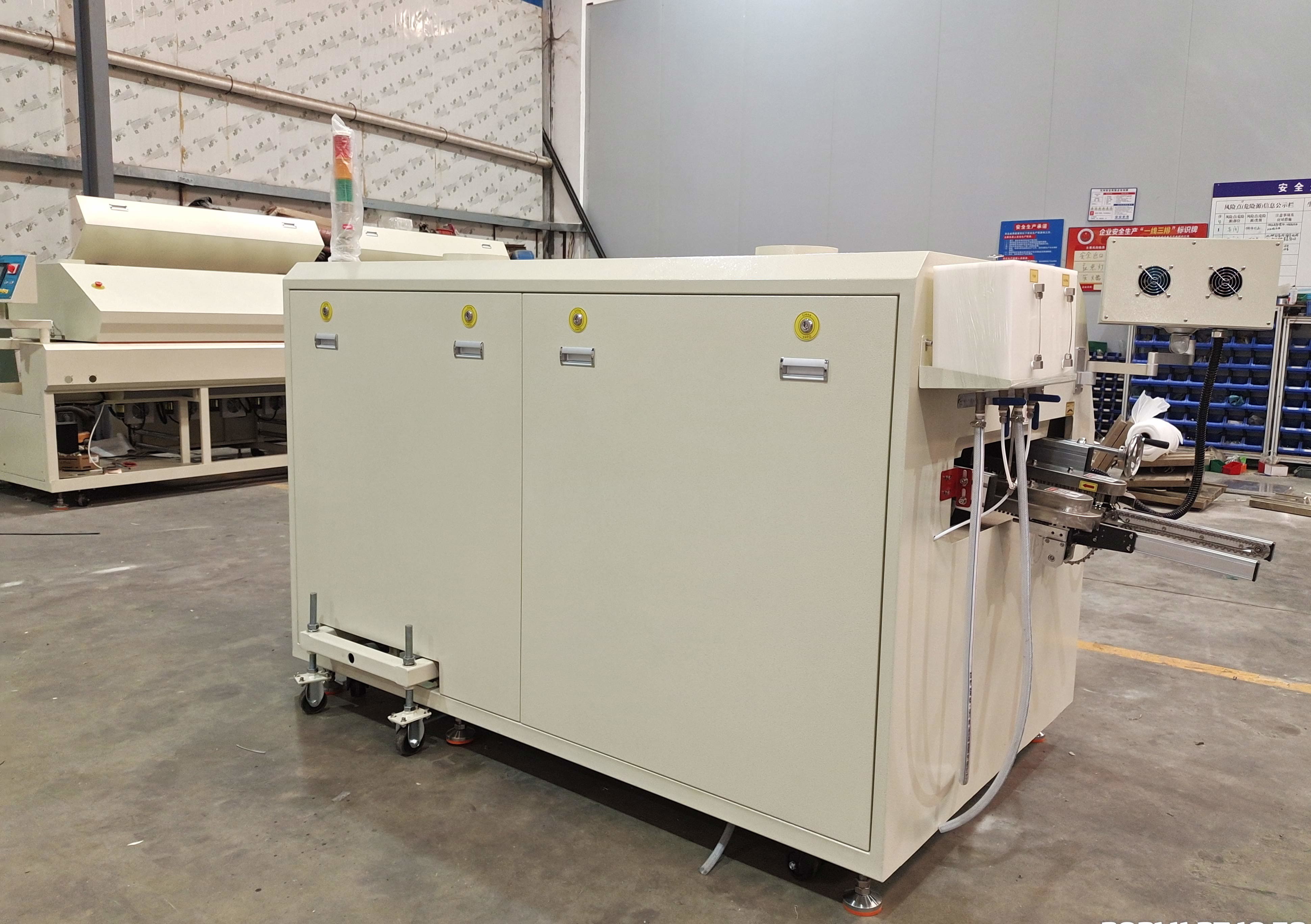

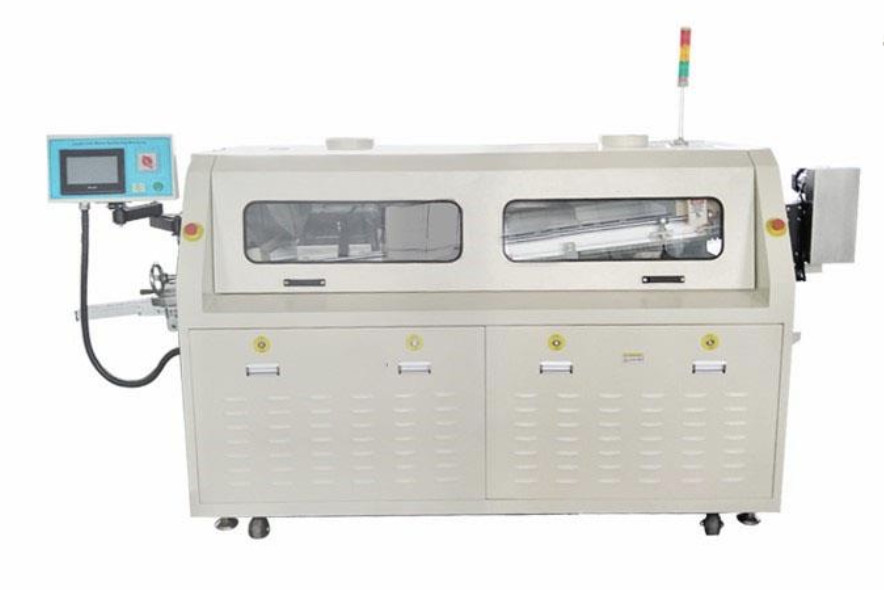

Foto mostra:
Ambiente e condizioni di lavoro:
1. L' attrezzatura deve essere collocata in un laboratorio ventilato e asciutto a pavimento piatto;
2- la temperatura dell'ambiente di lavoro deve essere inferiore a 5°C;
3. deve essere dotata di una fonte di alimentazione stabile (bene messa a terra con piombo a terra) con corrente nominale e la sua tensione deve essere registrata nella targa;
Prima di accenderlo, controlla:
1La potenza fornita è la potenza nominale della macchina o meno.
2. la macchina è ben messa a terra o no;
3. Tutti i componenti elettrici sono fissati o no, il contatto è grande o no, e poi collegare ogni cavo di alimentazione del sistema di controllo.
Shenzhen Honreal Technology Co., Ltd. è un'impresa nazionale ad alta tecnologia, specializzata nella ricerca e sviluppo, produzione e vendita di attrezzature SMT.Il capitale sociale della società è di 5 milioni.Con un team tecnico esperto e un'eccellente capacità di innovazione tecnica, la creazione di una migliore catena di fornitura dei prodotti e di un team di servizio e la soddisfazione delle diverse esigenze dei clienti è il nostro obiettivo a lungo termine.Noi soddisferemo le esigenze dei clienti comprendendo i clienti, mettendoli al primo posto e fornendo servizi preziosi.
D: Come si può garantire la qualità delle vendite?
R: Garantiamo che ogni serie di macchine sia sottoposta a rigorosi test prima di essere consegnate, per garantire le eccellenti prestazioni di tutti i prodotti.
D: Come va la formazione?
A: Dopo aver acquistato le nostre macchine, i vostri ingegneri possono andare alla nostra azienda o è così facile da gestire
la macchina secondo il video di addestramento e il manuale d'uso, il manuale d'uso verrà fornito con la macchina.
D: Vorrei chiederle se è possibile avere il mio logo sul prodotto.
Speriamo sappiate che la nostra azienda supporta perfettamente il servizio di logo personalizzato, lo facciamo.
D: È difficile usare queste macchine?
R: No, non è affatto difficile. Per i nostri precedenti clienti, al massimo 2 giorni sono sufficienti per imparare a usare le macchine.
