NXT III Piattaforme di posizionamento scalabili

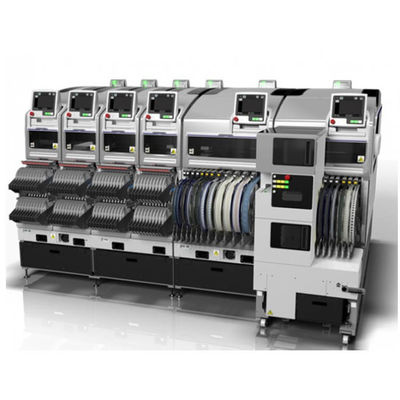

La NEW NXT III è una macchina di posizionamento modulare altamente produttiva e multifunzionale, progettata per la velocità, dotata di un robot XY più veloce e di alimentatori a nastro, nonché di una nuova testa H24 che raggiunge i 35 gradi.000 fiches all'oraIl NXT III supporta anche le parti più piccole utilizzate nella produzione di massa con estrema precisione di posizionamento.
Caratteristiche
Miglioramento della produttività
Un robot XY più veloce e un alimentatore a nastro più veloce, nonché una nuova telecamera per parti "flying vision", significano una maggiore capacità di posizionamento per tutte le dimensioni e tipi di parti.
La nuova testa ad alta velocità H24G raggiunge 37.500 cph (chip all'ora) (modalità di priorità di produttività) per modulo, un miglioramento del 44% rispetto alla velocità più veloce del NXT II.
* In condizioni a Fuji.
0201 mm Supporto della parte, +/- 0,025 mm Precisione di posizionamento
Inoltre supporta le parti più piccole attualmente utilizzate nella produzione di massa (0402 mm, 01005"),il NXT III può anche gestire la prossima generazione di componenti destinati al mercato - parti da 0201 mm.
Migliorando la rigidità della macchina e perfezionando ulteriormente la sua tecnologia di controllo servo indipendente e di riconoscimento visivo, Fuji ha raggiunto una precisione di posizionamento per parti di piccoli chip di +/- 0,025 mm* (3 sigma,Cpk≥1.00).
* In condizioni a Fuji.
Classificazione:
|
|
M3 III |
M6 III |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Dimensioni applicabili dei PCB (LxW) |
Da 48 x 48 mm a 250 x 510 mm (doppio trasportatore) * |
48 x 48 mm a 534 x 510 mm (doppio trasportatore) * |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Tipi di parti |
Fino a 20 tipi di parti (calcolati utilizzando nastro da 8 mm) |
Fino a 45 tipi di parti (calcolati utilizzando nastro da 8 mm) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Tempo di caricamento del PCB |
Per il doppio trasportatore: 0 sec (funzionamento continuo) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Precisione del posizionamento |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Produttività |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Parti supportate |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Larghezza del modulo |
320 mm |
645 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dimensioni della macchina |
L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
DynaHead ((DX) |
||||
|---|---|---|---|---|
|
Quantità di ugello |
12 |
4 |
1 |
|
|
Trasmissione (cph) |
25,000 |
11,000 |
4,700 |
|
|
Dimensione della parte |
0402 (01005") a 7,5 x 7.5 |
1608 (0603") |
1608 (0603") |
|
|
Precisione di posizionamento |
+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1,00* |
+/- 0,040 mm (3σ) cpk≥1.00 |
+/- 0,030 mm (3σ) cpk≥1.00 |
|
|
Presenza della parte |
o |
x |
o |
|
|
Parti e accessori |
Nastro |
o |
o |
o |
|
Coltello |
x |
o |
o |
|
|
Scaffale |
x |
o |
o |
|
|
Sistema di approvvigionamento delle parti |
|
|---|---|
|
Agenti di alimentazione intelligenti |
Supporto per nastri larghi 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 e 104 mm |
|
Altri apparecchi per la produzione di alimenti |
4 ≤ Larghezza della parte ≤ 15 mm (6 ≤ Larghezza del bastone ≤ 18 mm), 15 ≤ Larghezza della parte ≤ 32 mm (18 ≤ Larghezza del bastone ≤ 36 mm) |
|
Scaffalature |
Dimensioni applicabili del vassoio: 135,9 x 322,6 mm (norma JEDEC) (Unità del vassoio-M),276 x 330 mm (Unità del vassoio-LT), 143 x 330 mm (Unità del vassoio-LTC) |
