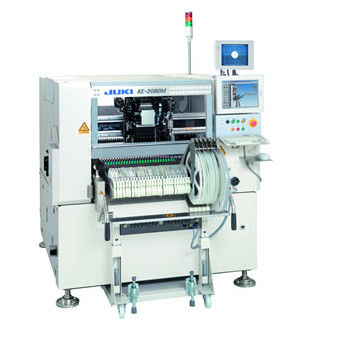

Juki 2000 FX Seies Used SMT Pick And Place Machine Flessibile montatore KE-2080
Caratteristiche
L'ultra-flessibile KE-2080 può posizionare una vasta gamma di componenti da 0402 (01005) e IC, a forme dispari,
tutti con precisione e velocità leader nel settore.
Frittella
20,200CPH ((centratura laser/ottimale)) ((0,178Sec./chip)
16,700CPH ((centratura laser/IPC9850)
IC
1,850CPH (centramento della visione / tatto efficace)
4860 CPH con opzione MNVC.
Una testa laser multiugello (6 ugelli) più una testa ad alta risoluzione (1 ugello)
Da 0402 (01005) a 74 mm di componenti quadrati o 50×150 mm
Sistema di centralizzazione della visione (con illuminazione inferiore, laterale e posteriore, riconoscimento di tutte le palle e riconoscimento split)
|
Dimensione della tavola |
Dimensione M (330 × 250 mm) |
○ |
|
|---|---|---|---|
|
Dimensione in L (410×360 mm) |
○ |
||
|
Dimensione L-larghezza ((510×360 mm) (opzionale) |
○ |
||
|
Dimensione E (510×460 mm) *1 |
○ |
||
|
Dimensione del componente |
Riconoscimento laser |
0402 (01005) ¥ 33,5 mm |
|
|
Riconoscimento visivo |
Fotocamera standard |
□ 3 mm □ 74 mm o 50 × 150 mm |
|
|
Fotocamera ad alta risoluzione (opzionale) |
1.0×0,5 mm*3 □48 mm o 24×72 mm |
||
|
Velocità di posizionamento |
Frittella |
Ottimale |
0.178sec/chip ((20,200CPH) |
|
IPC9850 |
16,700CPH |
||
|
IC*4 |
1,850CPH |
||
|
|
|||
|
Precisione del posizionamento |
Riconoscimento laser |
± 0,05 mm ((Cpk √1) |
|
|
Riconoscimento visivo |
± 0,03 mm (± 0,04 mm quando si utilizza MNVC) |
||
|
Input dell'alimentatore |
Max. 80 su 8mm T/F*6 |
||
*1 Si prega di richiedere i dettagli sulla scheda dimensione E.
*2 Quando si utilizza MNVC. (opzione)
*3 Quando si utilizza una fotocamera ad alta risoluzione. (opzione)
*4 Tasto effettivo: la velocità di posizionamento del circuito integrato indica un valore stimato ottenuto quando la macchina posiziona 36 componenti QFP (100 pin o più) o BGA (256 sfere o più) su una scheda di dimensioni M.
(CPH = numero di componenti posizionati per un'ora)
*5 Valore stimato quando si utilizza MNVC (opzionale) e si raccolgono componenti simultaneamente con tutti gli ugelli.
*6 Incluso il cambio di vassoio matrice, massimo 110.
