Macchine di montaggio per linee SMT
La proliferazione dell'elettronica multifunzione e ad alte prestazioni è in rapida crescita in settori quali i dispositivi mobili e l'elettronica per auto.perché questi prodotti tendono ad avere cicli di vita brevi, le attrezzature di produzione che hanno la flessibilità di rispondere a un aumento della produzione di massa in breve tempo e ai cambiamenti della domanda sono ricercate.

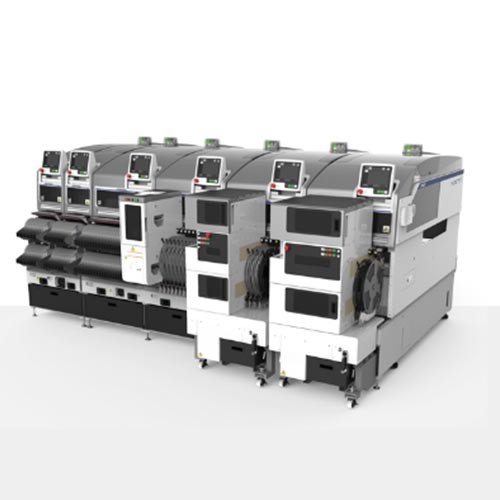

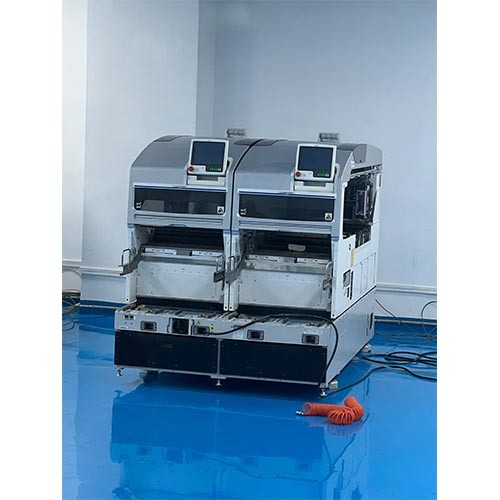

L'NXT III è un montatore SMT modulare in grado di fornire la migliore linea ogni volta per le fabbriche che hanno tali tipi di frequenti cambi per la produzione di dispositivi elettronici.
| |
M3 III |
M6 III |
| Dimensioni applicabili dei PCB (LxW) |
48 x 48 mm a 305 x 610 mm (singolo trasportatore)
48 x 48 mm a 305 x 510 mm (doppia/singola)
48 x 48 mm a 305 x 280 mm (doppio trasportatore/doppia) |
48 x 48 mm a 610 x 610 mm (singolo trasportatore)
48 x 48 mm a 610 x 510 mm (doppio trasportatore/singolo)
48 x 48 mm a 610 x 280 mm (doppio trasportatore/doppia) |
| Tipi di parti |
Fino a 20 tipi di parti (calcolati utilizzando nastro da 8 mm) |
Fino a 45 tipi di parti (calcolati utilizzando nastro da 8 mm) |
| Tempo di caricamento del PCB |
Per il doppio trasportatore: 0 sec (funzionamento continuo)
Per un singolo trasportatore: 2,5 sec (trasporto tra i moduli M3 III), 3,4 sec (trasporto tra i moduli M6 III) |
Precisione del posizionamento
(Fiducial mark standard)
* La precisione di posizionamento è ottenuta da prove condotte da Fuji. |
| H24G |
: +/- 0,025 mm (modalità standard) / +/- 0,038 mm (modalità prioritaria di produttività) (3 sigma) cpk≥1.00 |
| V12/H12HS |
: +/- 0,038 (+/- 0,050) mm (3 sigma) cpk≥1.00 |
| H04S/H04SF |
: +/- 0,040 mm (3 sigma) cpk≥1.00 |
| H08/H04 |
: +/- 0,050 mm (3 sigma) cpk≥1.00 |
| H02/H01/G04 |
: +/- 0,030 mm (3 sigma) cpk≥1.00 |
| H02F/G04F |
: +/- 0,025 mm (3 sigma) cpk≥1.00 |
| G.L. |
: +/- 0,100 mm (3 sigma) cpk≥1.00 |
|
| H24G |
: +/- 0,025 mm (modalità standard) / +/- 0,038 mm (modalità prioritaria di produttività) (3 sigma) cpk≥1.00 |
| V12/H12HS |
: +/- 0,038 (+/- 0,050) mm (3 sigma) cpk≥1.00 |
| H08M/H04S/H04SF |
: +/- 0,040 mm (3 sigma) cpk≥1.00 |
| H08/H04/OF |
: +/- 0,050 mm (3 sigma) cpk≥1.00 |
| H02/H01/G04 |
: +/- 0,030 mm (3 sigma) cpk≥1.00 |
| H02F/G04F |
: +/- 0,025 mm (3 sigma) cpk≥1.00 |
| G.L. |
: +/- 0,100 mm (3 sigma) cpk≥1.00 |
|
Produttività
* La capacità di trasmissione sopra riportata è basata su prove condotte a Fuji. |
| H24G |
: 37,500 CV (modalità prioritaria di produttività) / 35,000 CV (modalità standard) |
| V12 |
: 26.000 cph |
| H12HS |
: 24.500 cph |
| H08 |
: 11.500 cph |
| H04 |
: 6.500 cph |
| H04S |
: 9.500 cph |
| H04SF |
: 10.500 cph |
| H02 |
: 5.500 cph |
| H02F |
: 6.700 cph |
| H01 |
: 4.200 cph |
| G04 |
: 7.500 cph |
| G04F |
: 7.500 cph |
| G.L. |
: 16,363 dph (0,22 sec/dot) |
|
| H24G |
: 37,500 CV (modalità prioritaria di produttività) / 35,000 CV (modalità standard) |
| V12 |
: 26.000 cph |
| H12HS |
: 24.500 cph |
| H08M |
: 13.000 cph |
| H08 |
: 11.500 cph |
| H04 |
: 6.500 cph |
| H04S |
: 9.500 cph |
| H04SF |
: 10.500 cph |
| H02 |
: 5.500 cph |
| H02F |
: 6.700 cph |
| H01 |
: 4.200 cph |
| G04 |
: 7.500 cph |
| G04F |
: 7.500 cph |
| 0F |
: 3.000 cph |
| G.L. |
: 16,363 dph (0,22 sec/dot) |
|
| Parti supportate |
| H24G |
: 0201 a 5 x 5 mm |
Altezza |
: fino a 2,0 mm |
| V12/H12HS |
: 0402 a 7,5 x 7,5 mm |
Altezza |
: fino a 3,0 mm |
| H08M |
: da 0603 a 45 x 45 mm |
Altezza |
: fino a 13,0 mm |
| H08 |
: 0402 a 12 x 12 mm |
Altezza |
: fino a 6,5 mm |
| H04 |
: da 1608 a 38 x 38 mm |
Altezza |
: fino a 9,5 mm |
| H04S/H04SF |
: da 1608 a 38 x 38 mm |
Altezza |
: fino a 6,5 mm |
| H02/H02F/H01/0F |
: da 1608 a 74 x 74 mm (32 x 180 mm) |
Altezza |
: fino a 25,4 mm |
| G04/G04F |
:0402 a 15 x 15 mm |
Altezza |
: fino a 6,5 mm |
|
| Larghezza del modulo |
320 mm |
645 mm |
| Dimensioni della macchina |
L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III)
W: 1900.2 mm, H: 1476 mm |
Caratteristiche del prodotto
Configurare le linee in base allo scopo
I moduli, le teste e le unità di alimentazione possono essere combinati liberamente, in modo che la configurazione ottimale della linea possa sempre essere costruita cambiando la configurazione per corrispondere ai cambiamenti nel tipo di parte e nel modello di prodotto.
È possibile ampliare la capacità solo per il livello necessario aggiungendo moduli e scambiando unità.
Le teste possono essere facilmente scambiate.
Le teste possono essere facilmente scambiate senza attrezzi.
Le teste sono leggere e possono quindi essere rimosse facilmente da un operatore della macchina quando è necessario eseguire manutenzione o risoluzione dei problemi in risposta a problemi.
Funzionamento a lato unico
Si percorre solo una breve distanza per la fornitura e il cambio di parti, per un percorso di lavoro semplice che non richiede tempo o sforzi eccessivi.
Le linee di produzione possono essere configurate liberamente in layout come linee back-to-back o a forma di U.
Manutenzione offline per massimizzare il tempo di produzione
Poiché lo scambio di unità che richiedono manutenzione con unità completamente mantenute può essere eseguito a livello dell'operatore, anche il tempo di fermo può essere notevolmente ridotto.La manutenzione può essere eseguita offline sulle unità rimosse mentre la produzione è ancora in corso.
Gestione dell'ID
Le teste, gli ugelli e gli alimentatori sono tutti gestiti da ID.
I dati di produzione dettagliati relativi ai materiali e alle attrezzature sono conservati nella banca dati, da utilizzare per la gestione della linea, la gestione della manutenzione e la tracciabilità.
Calibrazione automatica
Dopo lo scambio della testa, l'operatore deve semplicemente premere il pulsante START.
può riprendere.
