Linea di produzione di PCB Macchina 6 zone SMT Forno di saldatura a reflusso senza piombo Smd
Introduzione del prodotto:
1.Il design della forma lineare rende il forno molto bello, il controllo a circuito chiuso PLC+PID per ottenere un controllo della temperatura di alta precisione e profili ripetibili.2.Può salvare 50 gruppi di parametri di temperatura e fornire 2 porte extra per il test del profilo.

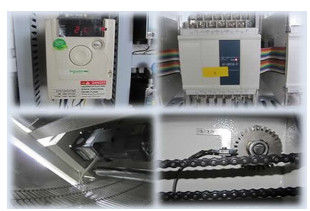

Componente elettrico di marca come l'interruttore Schneider (Germania), il relè della scatola Omron (Giappone).È stabile e non fa rumore..
4La zona superiore, il cofano e il coperchio della scatola elettrica possono essere aperti facilmente.
5Il tunnel interno del forno è realizzato in acciaio inossidabile, che resiste alle alte temperature e è facile da pulire.
6L'intera zona superiore e inferiore sono forzate convezione di aria calda.
7.Cintura a maglia in acciaio inossidabile, la rotaia è dotata di processo indurito per renderla più stabile, e trasportatore a catena e SMEMA.
8.Totalmente soddisfare vari requisiti per la lavorazione senza piombo. progettazione modulare per ottenere una manutenzione rapida e semplice in modo da ridurre il tempo di manutenzione e il costo.
Parametri della macchina:
| Modello | HRM-640 |
| Zone di riscaldamento | 6 zone superiori |
| 6 zone inferiori | |
| Galleria di riscaldamento | 1938 mm |
| Dimensione | L3571*W1200*H1450 |
| Peso netto | Circa 1100 kg |
| Potenza generale | 41 kW |
| Consumo di energia | Circa 8-8 kW |
| Tempo di rampa dalla temperatura ambiente a 260°C | < 15 minuti |
| Tipo di controllo | Touch screen e PLC |
| Metodo di riscaldamento | Convezione di aria forzata completa |
| Controllo della temperatura | Controllo PID a circuito chiuso, azionamento SSR |
| Intervallo di temperatura | Ambiente --350°C |
| Precisione della temperatura | ± 1 °C |
| Uniforme di temperatura | ± 2 °C |
| Frigorifero | una zona di raffreddamento, raffreddatore per il raffreddamento |
| Metodo del trasportatore | Convogliatori a catena e a nastro a maglia |
| Altezza del trasportatore | 900 ± 20 mm |
| Larghezza della fascia di maglie | 450 mm |
| Larghezza massima del PCB | 400 mm |
| Permeabilità al PCB | 30 mm |
| Direzione del trasportatore | Da sinistra a destra |
| Velocità del trasportatore | 0-1000 mm/min |
| Sollevamento a gancio | Altri dispositivi per la produzione di energia elettrica |
| Fornitore di alimentazione | 380v,3ph,50hz |
HRE-640 Sistema di controllo del forno a reflusso privo di piombo
1.Interfaccia completa in inglese, facile da usare, che può accumulare più di 50 gruppi di parametri con consigli di leaded/lead free
2.temperatura/velocità impostata prima della consegna della macchina.
3.La progettazione del programma univoco consente di regolare il consumo di potenza di avvio e di abbassare la corrente di avvio.
4.Interfaccia touchscreen colorata con controller PLC assicurare il funzionamento stabile della macchina.

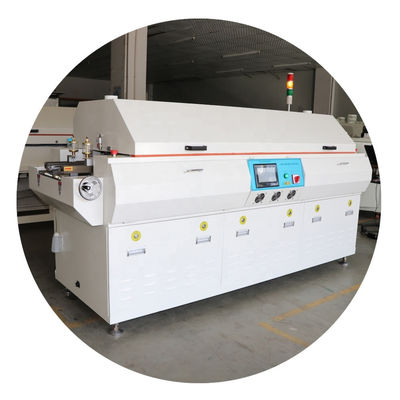

HRE-640 Forno elettrico a reflusso privo di piombo
