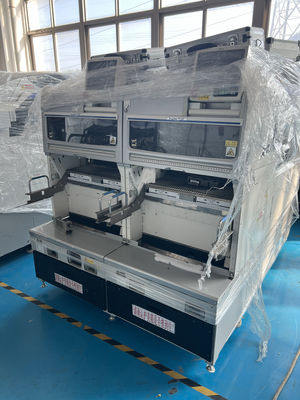

Fuji NXT III M3 M6 Pick And Place Machine Linea di produzione SMT

1

MOQ

Negoziabile

prezzo

Fuji NXT III M3 M6 Pick And Place Machine Linea di produzione SMT

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Condizione: Originale usato

Garanzia: 3 mesi

Applicazione: Linea di produzione SMT

Qualità: 100% di marca

pacchetto: Cassa in legno

Vintage: 2023

Evidenziare:

NXT III Pick Place Machine

,

SCELTA DI FUJI E MACCHINA DEL POSTO

,

Macchina di selezione della linea di produzione SMT

Informazioni di base

Luogo di origine: Giappone

Marca: Fuji

Numero di modello: NXTIII M3/M6

Termini di pagamento e spedizione

Imballaggi particolari: Imballaggio della scatola di legno dell'esportazione

Tempi di consegna: 5-7 giorni

Termini di pagamento: T/T, Western Union, MoneyGram

Galleria

Fuji NXT III M3 M6 Pick And Place Machine Linea di produzione SMT

Descrizione di prodotto

Fuji Smt Line Pick and Place Machine NXT III

Il NXT III è un montatore SMT modulare in grado di fornire la migliore linea ogni volta per le fabbriche che hanno tali tipi di frequenti cambi per la produzione di dispositivi elettronici.

Caratteristiche

Posizionamento ad alta qualità e densità ad alta velocità

Il posizionamento delle parti a densità molto elevata di parti 0201 (008004") è supportato da fotocamere e unità di specifiche standard.in modo che parti molto piccole possano essere posizionate con picchi fini a massima velocità.

Supporto per la collocazione di varie parti

NXT III si occupa del posizionamento di vari tipi di parti, supportando da quelle standard a quelle di forma grande e dispari,e manipolazione delle parti utilizzando vari metodi come il posizionamento di grandi connettori con inserzione di pressione o parti con controllo della pressione della pinza.

67,200 cph/m2 - la migliore produttività al mondo per superficie

La produttività di superficie delle macchine è estremamente importante se si considera la produttività dell'intera fabbrica.rendendo possibile ottenere la massima produttività da un'area limitata.

Testa DX che supporta vari tipi di parti

La testa DX scambierà automaticamente gli utensili in base alle dimensioni delle parti, dai chip ai pezzi di forma grande e dispari, e può essere caricata sui moduli M6 III.Quando i modelli di produzione vengono frequentemente modificati e ci sono cambiamenti nelle miscele di tipi di parti, è possibile regolare il saldo della linea.

Classificazione:

M3 III

M6 III

Dimensioni applicabili dei PCB (LxW)

Da 48 x 48 mm a 250 x 510 mm (doppio trasportatore) *
48 x 48 mm a 250 x 610 mm (singolo trasportatore)
* I doppi trasportatori possono gestire PCB fino a 280 mm. I PCB più grandi di 280 mm devono essere prodotti cambiando il doppio trasportatore in modalità di produzione a corsia singola.

48 x 48 mm a 534 x 510 mm (doppio trasportatore) *
48 x 48 mm a 534 x 610 mm (singolo trasportatore)
* I doppi trasportatori possono gestire PCB fino a 280 mm. I PCB più grandi di 280 mm devono essere prodotti cambiando il doppio trasportatore in modalità di produzione a corsia singola.

Tipi di parti

Fino a 20 tipi di parti (calcolati utilizzando nastro da 8 mm)

Fino a 45 tipi di parti (calcolati utilizzando nastro da 8 mm)

Tempo di caricamento del PCB

Per il doppio trasportatore: 0 sec (funzionamento continuo)
Per il singolo trasportatore: 2,5 sec (trasporto tra i moduli M3 III), 3,4 sec (trasporto tra i moduli M6 III)

Precisione del posizionamento
(Fiducial mark standard)
* La precisione di posizionamento è ottenuta da prove condotte da Fuji.

H24G	: +/- 0,025 mm (modalità standard) / +/- 0,038 mm (modalità prioritaria di produttività) (3 sigma) cpk≥1.00
V12/H12HS	: +/- 0,038 (+/- 0,050) mm (3 sigma) cpk≥1.00
H04S/H04SF	: +/- 0,040 mm (3 sigma) cpk≥1.00
H08/H04	: +/- 0,050 mm (3 sigma) cpk≥1.00
H02/H01/G04	: +/- 0,030 mm (3 sigma) cpk≥1.00
H02F/G04F	: +/- 0,025 mm (3 sigma) cpk≥1.00
G.L.	: +/- 0,100 mm (3 sigma) cpk≥1.00

H24G	: +/- 0,025 mm (modalità standard) / +/- 0,038 mm (modalità prioritaria di produttività) (3 sigma) cpk≥1.00
V12/H12HS	: +/- 0,038 (+/- 0,050) mm (3 sigma) cpk≥1.00
H08M/H04S/H04SF	: +/- 0,040 mm (3 sigma) cpk≥1.00
H08/H04/OF	: +/- 0,050 mm (3 sigma) cpk≥1.00
H02/H01/G04	: +/- 0,030 mm (3 sigma) cpk≥1.00
H02F/G04F	: +/- 0,025 mm (3 sigma) cpk≥1.00
G.L.	: +/- 0,100 mm (3 sigma) cpk≥1.00

Produttività
* La capacità di trasmissione sopra riportata è basata su prove condotte a Fuji.

H24G	: 37,500 CV (modalità prioritaria di produttività) / 35,000 CV (modalità standard)
V12	: 26.000 cph
H12HS	: 24.500 cph
H08	: 11.500 cph
H04	: 6.500 cph
H04S	: 9.500 cph
H04SF	: 10.500 cph
H02	: 5.500 cph
H02F	: 6.700 cph
H01	: 4.200 cph
G04	: 7.500 cph
G04F	: 7.500 cph
G.L.	: 16,363 dph (0,22 sec/dot)

H24G	: 37,500 CV (modalità prioritaria di produttività) / 35,000 CV (modalità standard)
V12	: 26.000 cph
H12HS	: 24.500 cph
H08M	: 13.000 cph
H08	: 11.500 cph
H04	: 6.500 cph
H04S	: 9.500 cph
H04SF	: 10.500 cph
H02	: 5.500 cph
H02F	: 6.700 cph
H01	: 4.200 cph
G04	: 7.500 cph
G04F	: 7.500 cph
0F	: 3.000 cph
G.L.	: 16,363 dph (0,22 sec/dot)

Parti supportate

H24G	: 0201 a 5 x 5 mm	Altezza	: fino a 2,0 mm
V12/H12HS	: 0402 a 7,5 x 7,5 mm	Altezza	: fino a 3,0 mm
H08M	: da 0603 a 45 x 45 mm	Altezza	: fino a 13,0 mm
H08	: 0402 a 12 x 12 mm	Altezza	: fino a 6,5 mm
H04	: da 1608 a 38 x 38 mm	Altezza	: fino a 9,5 mm
H04S/H04SF	: da 1608 a 38 x 38 mm	Altezza	: fino a 6,5 mm
H02/H02F/H01/0F	: da 1608 a 74 x 74 mm (32 x 180 mm)	Altezza	: fino a 25,4 mm
G04/G04F	:0402 a 15 x 15 mm	Altezza	: fino a 6,5 mm

Larghezza del modulo

320 mm

645 mm

Dimensioni della macchina

L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III)
W: 1900.2 mm, H: 1476 mm

DynaHead ((DX)
Numero di ugelli		12	4	1
Trasmissione (cph)		25,000 Funzione di presenza delle parti ON: 24,000	11,000	4,700
Dimensione della parte (mm)		0402 (01005") a 7,5 x 7.5 Altezza: Fino a 3,0 mm	1608 (0603") a 15 x 15 Altezza: Fino a 6,5 mm	1608 (0603") a 74 x 74 (32 x 100) Altezza: Fino a 25,4 mm
Precisione di posizionamento (riferimento basato sul marchio fiduciario)		+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1,00* *+/-0,038 mm ottenuti con posizionamento di chip rettangolare (alto Il progetto è stato realizzato con l'ausilio di un gruppo di ricercatori specializzati nel campo dell'informatica.	+/- 0,040 mm (3σ) cpk≥1.00	+/- 0,030 mm (3σ) cpk≥1.00
Presenza della parte controllo		o	x	o
Parti e accessori fornitura	Nastro	o	o	o
	Coltello	x	o	o
	Scaffale	x	o	o

Sistema di approvvigionamento delle parti
Agenti di alimentazione intelligenti	Supporto per nastri larghi 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 e 104 mm
Altri apparecchi per la produzione di alimenti	4 ≤ Larghezza della parte ≤ 15 mm (6 ≤ Larghezza del bastone ≤ 18 mm), 15 ≤ Larghezza della parte ≤ 32 mm (18 ≤ Larghezza del bastone ≤ 36 mm)
Scaffalature	Dimensioni applicabili del vassoio: 135,9 x 322,6 mm (norma JEDEC) (Unità del vassoio-M),276 x 330 mm (Unità del vassoio-LT), 143 x 330 mm (Unità del vassoio-LTC)

Mostra fotografica:

Fuji NXT III M3 M6 Pick And Place Machine Linea di produzione SMT 1

Fuji NXT III M3 M6 Pick And Place Machine Linea di produzione SMT 2
