Introduzione allo splicing

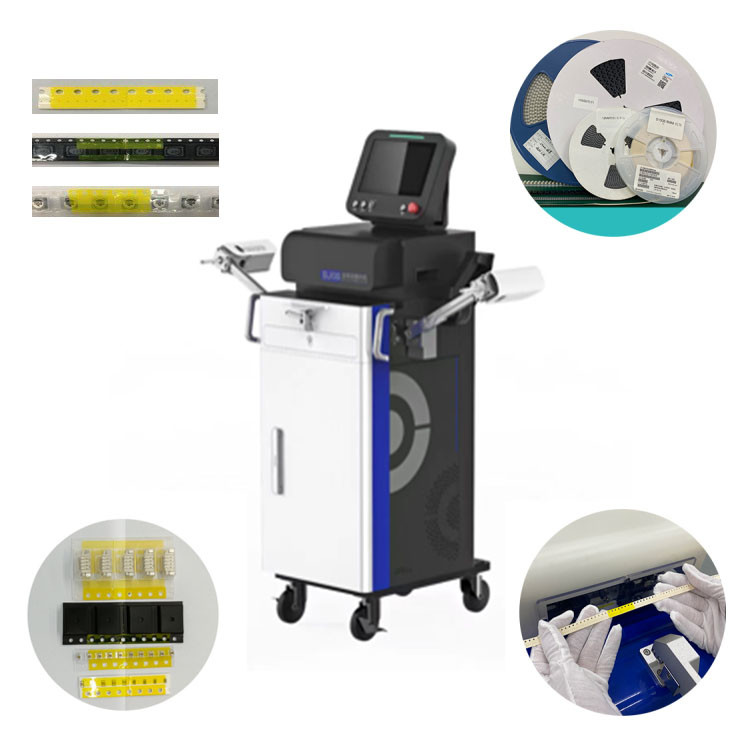

La serie Automatic Splicer 4-24mm, è applicata alla linea di produzione SMT, che può realizzare le funzioni di sostituzione del materiale senza sosta e alimentazione automatica del rullo del nastro.La macchina rileva automaticamente le tasche vuote dei rulli dei componenti, l'allineamento accurato dei vecchi e nuovi nastri e il tasso di passaggio è superiore al 98%, riducendo la dipendenza dal lavoro manuale (non è necessario un operatore esperto di fusione).Risolvere i principali problemi di splicingÈ progettato e programmato con un software per fornire un'associazione accurata e a prova di errori.
Caratteristiche:
1Sostituisce il lavoro manuale per l'incollaggio, adatto per il nastro di incollaggio da 4-24 mm.
2. Ha la funzione di confronto dei codici a barre, rileva le tasche vuote dei rulli dei componenti, confronto di caratteri e caratteri, interfaccia dei sistemi ecc.
3.La qualità dell'allineamento e il rapporto di passaggio sono garanzie, aiutano a migliorare l'efficienza della produzione.
4· Applicato alla linea di produzione SMT, bordo della linea, magazzino
| Tipo | BW-BE04 | BW-BE08 | BW-BE24 |
| Dimensioni | 380*470*1450 mm | 380*470*1450 mm | 400*470*1450 mm |
| Peso | 65 kg | 75 kg | 75 kg |
| Altezza di lavoro | 900 ± 15 mm | 900 ± 15 mm | 930 ± 15 mm |
| Larghezza della bobina | 4 mm bobina di plastica | Rulli di carta e di plastica da 8 mm | 8-24 mm bobina di carta e bobina di plastica |
| Visione CCD | Confronto di stampa di caratteri e caratteri | Confronto di stampa di caratteri e caratteri | Confronto di stampa di caratteri e caratteri |
| Dimensione del componente RC | 01005/0201/0402/0603/0805/1206/1210 | 01005/0201/0402/0603/0805/1206/1210 | 01005/0201/0402/0603/0805/1206/1210 |
| Frequenza di misura | 50Hz-200KHZ | 50Hz-200KHZ | 50Hz-200KHZ |
| Accuratezza di misurazione LCR | 00,05% | 00,05% | 00,05% |
| Risoluzione della schermata | R:0.01Mhms-99.9999Mhms | R:0.01Mhms-99.9999Mhms | R:0.01Mhms-99.9999Mhms |
| C:0.00001pF-9.9999F | C:0.00001pF-9.9999F | C:0.00001pF-9.9999F | |
| CT di splicing | 8-10 secondi (tempo di splicing) | 8-10S (escluso il tempo manuale) | 8-10S (escluso il tempo manuale) |
| Tasso di superamento | 98% | 98% | 98% |
| Interfaccia MES | Sostenuto | Sostenuto | Sostenuto |
| PC |
Tablet per l'industria 10.1 pollice LCD |
Tablet per l'industria 10.1 pollice LCD |
Tablet per l'industria 10.1 pollice LCD |
| Sistema operativo | Win10 | Win10 | Win10 |
| Voltaggio della batteria | Batteria al litio a corrente continua di 48 V | Batteria al litio a corrente continua di 48 V | Batteria al litio a corrente continua di 48 V |
| Tensione di funzionamento nominale | Dc 48V, AC 110-220V | Dc 48V, AC 110-220V | Dc 48V, AC 110-220V |
| Metodo di taglio del rullo | Automaticamente | Automaticamente | Automaticamente |
| Opzione di configurazione |
Strumenti di supporto a doppia bobina AC esterni, stampati
|
Strumenti di supporto a doppia bobina AC esterni, stampati
|
Strumenti di supporto a doppia bobina AC esterni, stampati |
