Introduzione allo splicing

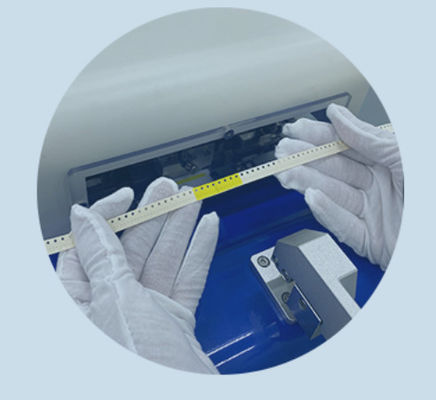

Lo splicing BW-HP24 è stato sviluppato per la linea di produzione automatica SMT, interruttore di linea veloce senza sosta, a prova di errore in tempo reale.Può rilevare automaticamente la posizione della tasca vuota sulla testa e la coda di due rotoli dello stesso componente, taglio e splicing precisi, e tasso di passaggio fino al 99%. Con misurazione RC standard, corrispondenza AOI silkscreen e funzione di rilevamento tasca vuota, riducendo il funzionamento manuale e il costo,migliorare notevolmente la linea di produzione SMT OEE.
Caratteristiche:

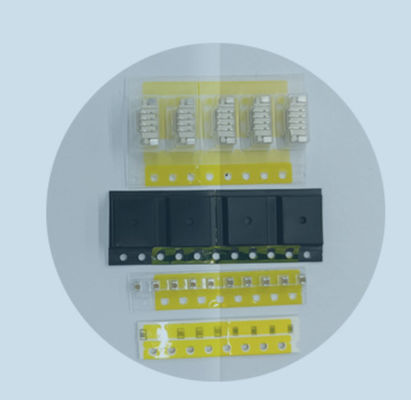

1.OK per nastro di larghezza da 8 a 24 mm;
2.RC misurazione in linea,
3.Può misurare con elevata precisione e piccoli componenti

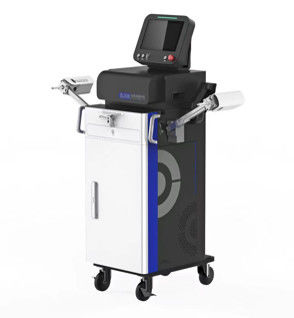

| Tipo | BW-HP24 |
| Dimensioni | 400*470*1450 mm |
| Peso | 95 kg ((batterie non incluse) |
| Altezza di lavoro | 900 ± 15 mm |
| Larghezza della bobina | 8-24 mm Carta * plastica |
| Visione CCD | Altri tipi di prodotto |
| Dimensione del componente RC | 01005/0201/0402/0603/0805/1206/1210 |
| Frequenza di misura | 50Hz-200KHZ |
| Accuratezza di misurazione LCR | 00,05% |
| Risoluzione della schermata | R:0.01Mhms-99.9999Mhms |
| C:0.00001pF-9.9999F | |
| CT di splicing | 8-10S (escluso il tempo manuale) |
| Tasso di superamento | 99% |
| Interfaccia MES | Sostenuto |
| IPC | IPC, 10 ′ pannello tattile |
| Sistema operativo | Win10 |
| Voltaggio della batteria | Batteria al litio a corrente continua di 48 V |
| Tensione di funzionamento nominale | Dc 48V, AC 110-220V |
| Metodo di taglio del rullo | Automaticamente |
| Opzione di configurazione |
Strumenti di supporto a doppia bobina AC esterni, stampati
|
