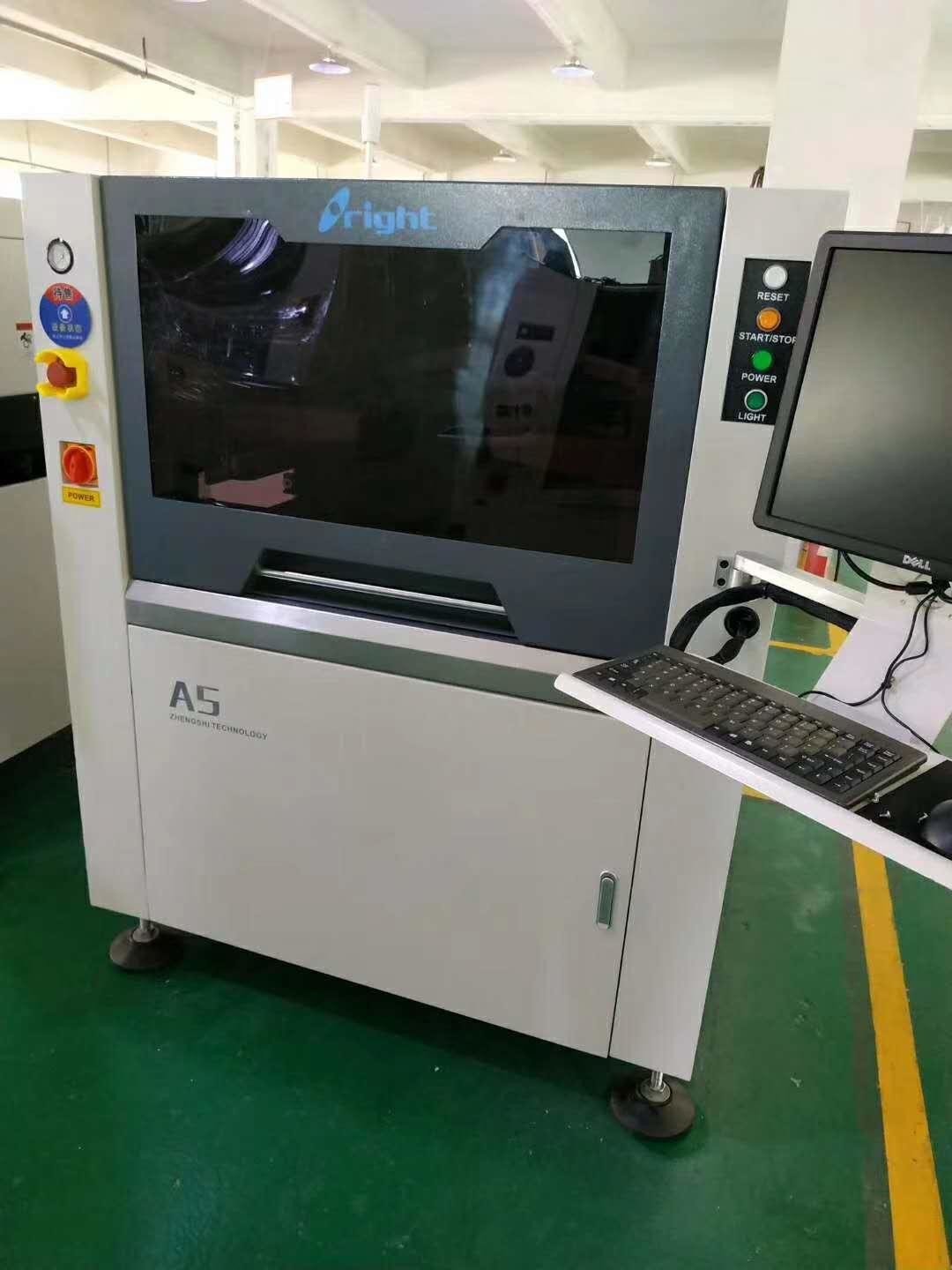

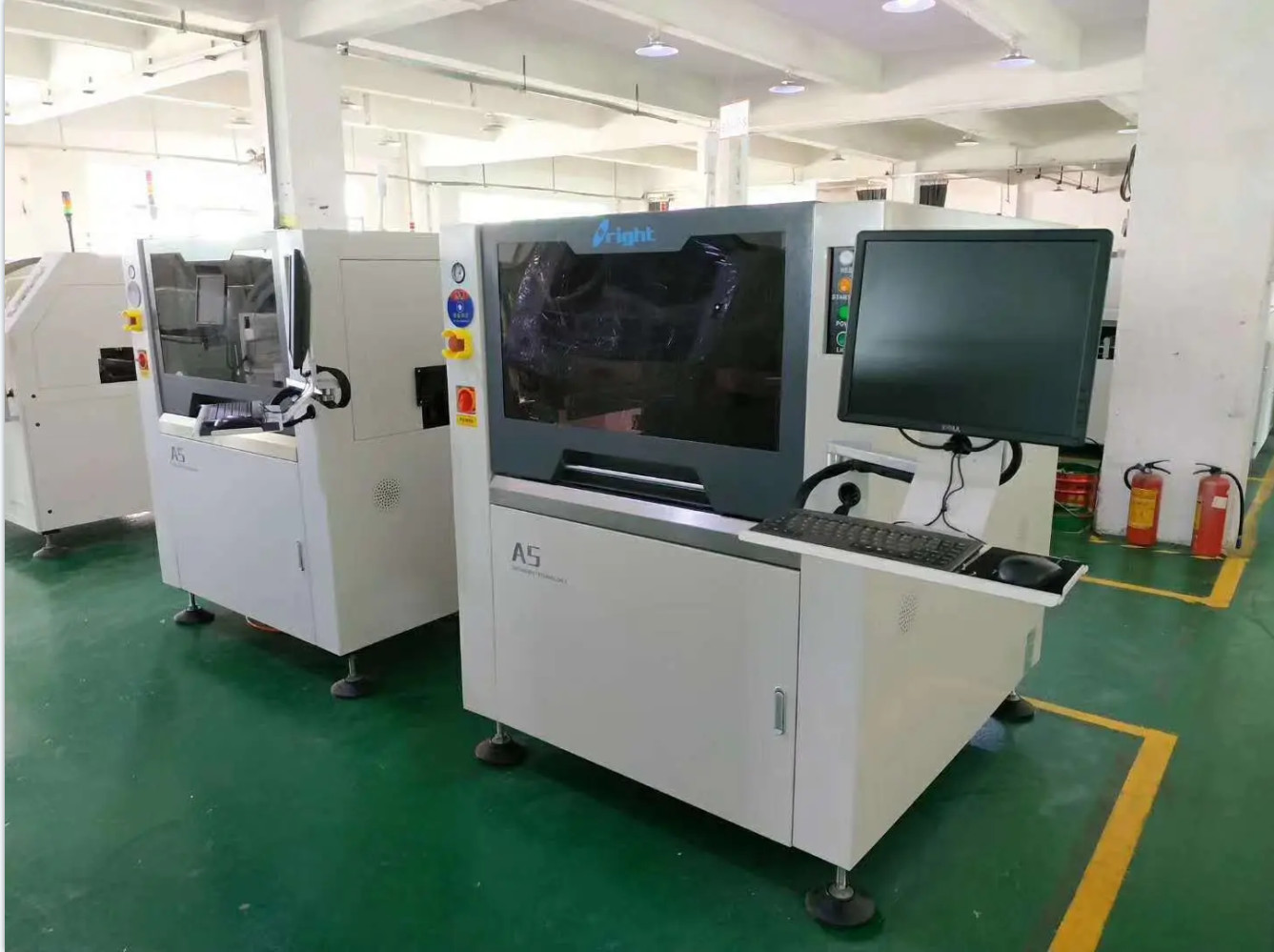

Stampatrice a stencil a PCB completamente automatica
Descrizione del prodotto:
progettazione umanizzata;
Ampia gamma di applicazioni, forte versatilità;
sistema di pulizia automatica a spruzzo unico;
Struttura di risparmio di carta per asciugamani altamente efficiente e a risparmio energetico;
sistema di elaborazione delle immagini unico;
modalità di produzione di stampa intelligente;
Distanza di stampa: 400*340mm/510*340mm;
adottare la piattaforma di collegamento triasse internazionale comune UVW;
dimensioni della macchina:1220X1355X1500 mm;
Opzioni della macchina: funzione di aggiunta automatica di stagno, funzione di rilevamento automatica del tappo dello stencil, funzione di distribuzione automatica, funzione di feedback della pressione dello squeegee;
Funzione automatica MSE/SPI in linea Funzione automatica di controllo di temperatura e umidità.
Parametro dell'apparecchiatura:
|
SCrane Frames: |
370*370mm~737*737mm |
|
Pensiero: |
25 ~ 40 mm |
|
Dimensione del PCB ((min~max) |
50*50~400*340 mm |
|
Spessore del PCB |
0.4~6 mm |
|
Fabbricazione a base di PCB |
< 1% |
|
Altezza di trasporto |
900±40 mm |
|
Direzione del trasporto |
Sinistra a destra o destra a sinistra |
|
Velocità di trasporto |
Max 1500 mm/s Programmabile |
|
Testa di stampa |
Due teste di stampa motorizzate indipendenti |
|
Velocità della spazzatura |
6 ~ 200 mm/sec |
|
Angolo di squeegee |
60°/55°/45° |
|
Tipo di squeegee |
Acciaio inossidabile (standard) |
|
Separazione con stencil |
0.1~20 mm/sec Programmabile |
|
Sistema di pulizia |
Dry/Wet/Vacuum ((Programmabile) |
|
Intervalli di regolazione della tabella |
X: ± 10 mm Y: ± 10 mm |
|
CCD FOV |
8*6 mm |
|
Ispezione della pasta di saldatura |
Norma di ispezione 2D |
|
Accuratezza di ripetizione della posizione |
± 0,025 mm |
|
Tempo di ciclo |
< 7s (esclusi la stampa e la pulizia) |
|
Cambiamento di prodotto |
< 5 minuti |
|
Necessaria aria |
4.5~6 kg/cm2 |
|
Peso della macchina |
Circa 1000 kg |
|
Dimensioni della macchina |
1220*1355*1500 |
Servizio mondiale
Per l'installazione della fabbrica SMT, possiamo fare per voi:
1Forniamo una soluzione SMT completa per voi.
2Forniamo la tecnologia di base con le nostre attrezzature.
3Forniamo il servizio tecnico più professionale.
4Abbiamo una ricca esperienza nella realizzazione di fabbriche SMT.
5Possiamo risolvere qualsiasi questione sulla SMT.
